Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 1 Driftsäkerhet
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
1.2 Säkerhetsanordningar
1 - 15
1.2.2 Beröringsskydd av in- och utmatningsband
FARA
Beröringsskyddet måste alltid sättas på samma höjd med bearbetade kretskort. I detta fall måste mellanrum-
met mellan beröringsskyddet och skyddskenan vara så litet som möjligt.
Beröringsskyddet monteras på in- och utmatningsband av kretskorttransportör.
Höjden av beröringsskyddet skall inställas med hjälp av långstigar så att de bearbetade kretskorten kan trans-
porteras genom maskinen.

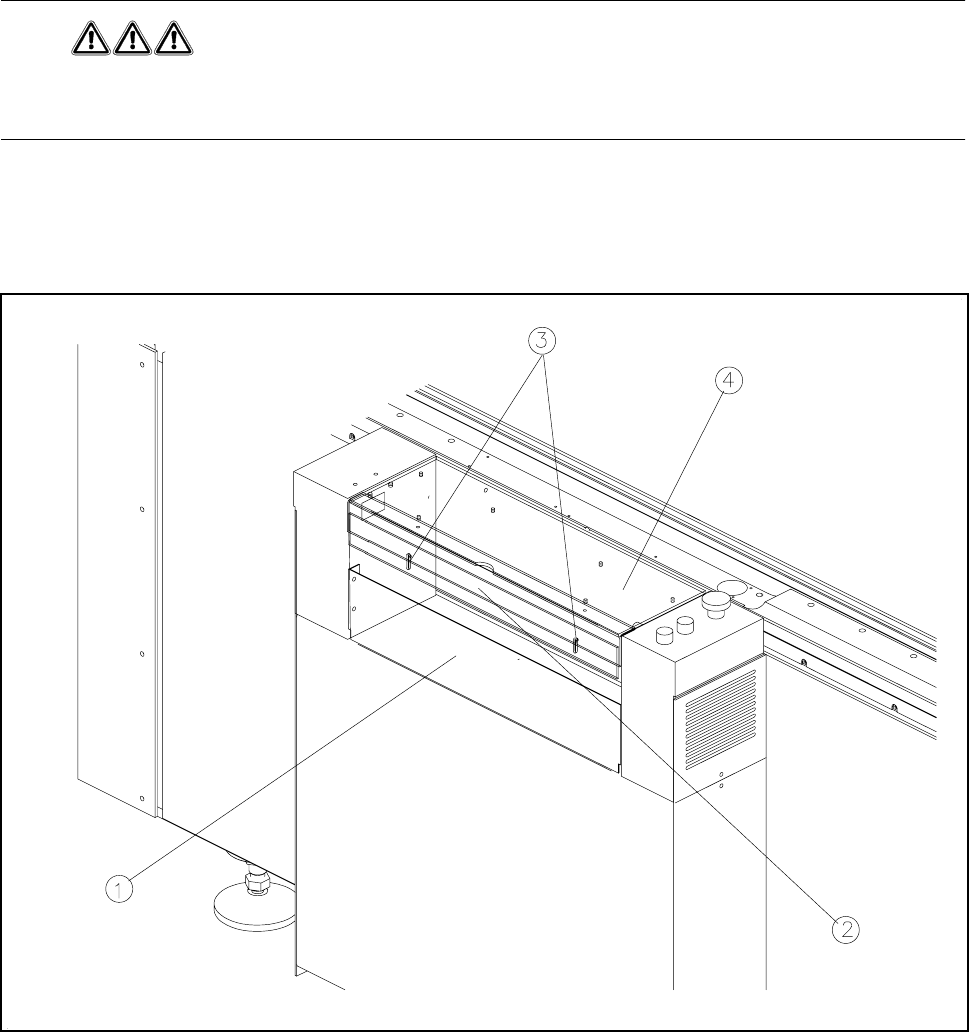

Bild 1.2.3 Beröringsskydd vid SIPLACE 80S20/F
4
/F
4
-6/F
5
- Text till Bild 1.2.3
1 Skyddskena (fast monterad) 2 Beröringsskydd (justerbar)
3 Långstigar för höjdjustering 4 Täckkåpa
1 Driftsäkerhet Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
1.2 Säkerhetsanordningar
1 - 16
1.2.3 NÖDSTOPP-knapp, skyddskåpkopplare och nyckelbrytare

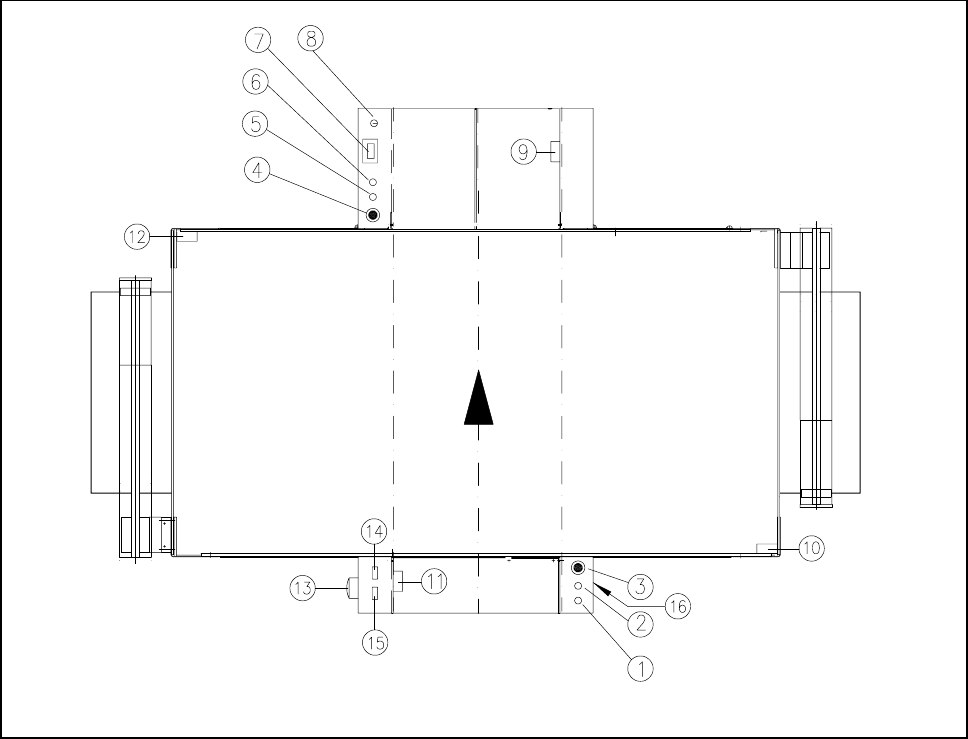

Bild 1.2.4 Monteringsplatserna för knappen och skyddsäkerthetskombinationerna K1, K2
- Text till Bild 1.2.4
1 Stopp-knapp
2 Start-knapp
3 NÖDSTOPP-knapp
4 NÖDSTOPP-knapp
5 Start-knapp
6 Stopp-knapp
7 Komponenträkneverk
8 Nyckelbrytare öppnad: ställning 0 för normaldrift
stängd: ställning I för serviceändamål
9 Skyddskåpbrytare (Utgångstransport, 00303617-xx)
10 Skyddskåpbrytare (höger, 00321417-xx)
11 Skyddskåpbrytare (ingångstransport, 00303614-xx)
12 Skyddskåpbrytare (vänster, 00321416-xx)
13 Huvudbrytare
14 Skyddssäkerhetskombination K1
15 Skyddssäkerhetskombination K2
16 Tryckluftsenhet
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 1 Driftsäkerhet
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
1.2 Säkerhetsanordningar
1 - 17
1.2.3.1 Funktionsbeskrivning
l NÖDSTOPP-knapp
Styrningen av NÖDSTOPP-knappen (Pos. 3 eller Pos 4. på Bild 1.2.4) skall koppla av motorspänningen för
portalaxlarna. Portalaxlarna är kraftlösa och betyder ingen fara mera.
OBSERVERA
Placeringen skall avbrytas och skall, därefter maskinen är igen funktionsfunktionsduglig, fortsättas eller avbry-
tas.
l Skyddskåpsbrytare
Om ett skyddskåp är öppet (se Pos. 9, 10, 11 eller 12 på Bild 1.2.4), stoppar portalaxlarna omedelbart. Porta-
laxlarna är kraftlösa och ställer ingen fara mera.
l Nyckelbrytare:
Om nyckelbrytaren är (Pos. 8 på Bild 1.2.4) stängd (ställning
I
), kan stjärnan taktas med en låg hastighet med
öppna skyddskåp. Portalaxlarna är kraftlösa och ställer ingen fara mera.
OBSERVERA
För normaldriften blir nyckelbrytaren öppen, vilket betyder ställningen 0.
VARNING
Endast kvalificerad och utbildad personal får öppna skyddskåporna med den stängda nyckelbrytaren
(ställning
I
).
1.2.3.2 Lägesmeddelandena och aktionerna att utföras
Under placeringsdriften kan följande meddelanden utkommas på bildskärmen. På spalten 2 angivna aktioner
skall då utföras.
Läge Bildskärmmeddelandena Utförd aktion
NÖDSTOPP-knapp tryckts på NÖDSTOPP styrt ...
Maskinstopp. Öppna knappen
Öppna den tryckta NÖDSTOPP-knappen
(Pos. 3 eller 4 på Bild 1.2.4)
Tryck på Start-knappen Tryck på den gröna Start-knappen
(Pos. 2 eller 5 på Bild 1.2.4)
Skyddskåpet öppnats Stäng skyddsplåtet Stäng skyddskåpet
(Pos. 9, 10, 11 eller 12 på Bild 1.2.4)
Tryck på Start-knappen Tryck på den gröna Start-knappen
(Pos. 2 eller 5 på Bild 1.2.4)
Tab. 1.2 - 1 Bildskärmmeddelandena med den tryckta NÖDSTOPP-knappen och med det öppnade skyddskåpet
