1 Driftsäkerhet Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
1.2 Säkerhetsanordningar
1 - 18
1.2.4 Säkerhetsslipning
I automaterna SIPLACE 80S-20/F
4
/F
4
-6/F
5
finns det två separata säkerhetskretsar, som skall övervakas
genom skyddsäkerhetskombinationerna K1 och K2. Bägge skyddsäkerhetskombinationerna bryts i strömmat-
ningen (se Pos. 14 och 15 i Bild 1.2.4).
FARA
Automaterna i SIPLACE-familjen matas med nätspänningen 3x400VAC ± 10%, 50/60Hz.
Delar i denna anläggning leder livsfarliga spänningar - också med den stängda huvudbrytaren. En ovidkom-
mande aktion med dessa automater kan därför leda till död eller en svår kroppsskada såsom betydande sak-
skador.
Iaktta därför de gällande olycksförhindrings- och VDE-instruktionerna (särskilt VDE 0113) och instruktionerna
i ditt land.
Endast kvalificerad och utbildad personal får öppna skyddsplåten för spänningsmatningen.
Skyddsäkerhetskombinationerna K1 och K2 övervakar följande kretsar:
K1: NÖDSTOPP -krets, säkerhetsslipning av komponentväxelbord och våffelpackväxlaren,
skyddskåpsbrytaren och programfrigörnigen
K2: NÖDSTOPP -krets, K1 skyddsäkerhetskombinationen, programfrigörningen och nyckelbrytaren
Vid felfunktioner kopplas K1 och K2 av. Nätspänningen i starkströmtransformatorn för portalaxelmotorernas
matning skall avbrytas. Stjärnmotorn i revolverhuvudet skall matas med en från 70V till10V reducerad spän-
ning. Placeringshuvudens dp- och dR-axlarna skall vidare matas med en spänning på 30V. Följande tabell
visar olika lägen av K1 och K2 samt deras inflytande på axlarna och kretskorttransportkomponenterna.
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 1 Driftsäkerhet
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
1.2 Säkerhetsanordningar
1 - 19
Bild 1.2.5 SIPLACE 80S-20/F
4
/F
4
-6/’F
5
säkerhetsslipning
Start-knapp tryckts på
NÖDSTOPP-brytare
tryckts?
Skyddskåp öppnats?
Nyckelbrytaren
stängd (ställningI)?
Nej
Säkerhetsslipning för
komponentbord avbrutits?
Ja
Nej
Nej
Ja
Ja
Nej
Aktiv
K1 *) Ja
K2 *) Ja
Spänning
y-axel 100 V
x-axel 100 V
Stjärnaxel 100 V
dp-axel 30 V
z-axel 30 V
Aktiv
KK-transport Ja
KK-fästning Ja
Breddinställning Ja
KK-anslag Ja
Bandskärutrust. Ja
Ja
Aktiv
K1 *) Nej
K2 *) Ja
Spänning
y-axel 0 V
x-axel 0 V
Stjärnaxel **) 10 V
dp-axel 30 V
z-axel 30 V
Aktiv
KK-transport Ja
KK-fästning Nej
Breddinställning Ja
KK-anslag Nej
Bandskärutrust. Nej
Aktiv
K1 *) Nej
K2 *) Nej
Spänning
y-axel 0 V
x-axel 0 V
Stjärnaxel **) 10 V
dp-axel 30 V
z-axel 30 V
Aktiv
KK-transport Nej
KK-fästning Nej
Breddinställning Nej
KK-anslag Nej
Bandskärutrust. Nej
*) K1, K2 skyddssäkerhetskombination
**) Maximalström skall begränsas med ett motstånd av 4,7 Ohm.
Tryckluft
min. 5,1 bar?
Ja
Nej
1 Driftsäkerhet Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
1.2 Säkerhetsanordningar
1 - 20
1.2.5 Berörningsskydd vid komponentbordens ställplatser
FARA
Som förutsättning för driftsäkerheten skall alla uppställningsplatser vara försedda med transportörer. Om inte
ett tillräckligt antal transportörer står till förfogande skall istället för transportören “transportören Dummy-Fee-
der” installeras.
I det här fallet har du följande varianter till förfogande:
Artikelnr.: 00116820-01 SIPLACE beröringsskydd för 1 avställningsplats
Artikelnr.: 00116821-01 SIPLACE beröringsskydd för 6-10 avställningsplatser
Artikelnr.: 00116822-01 SIPLACE beröringsskydd för 11-20 avställningsplatser

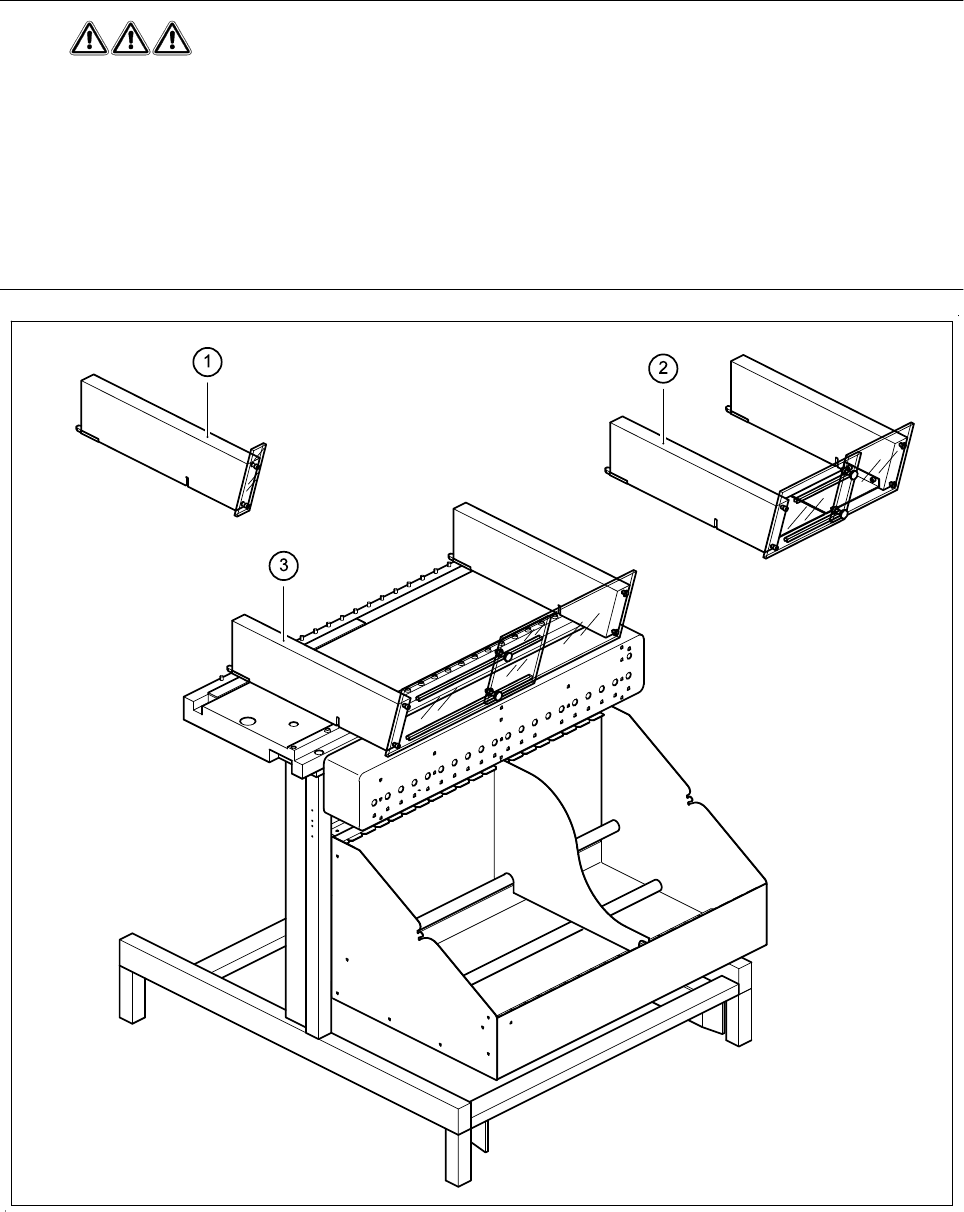

Bild 1.2.6 Beröringsskydd
- Text till Bild 1.2.6
1 Beröringsskydd för 1 avställningsplats 2 Beröringsskydd för 6-10 avställningsplatser
3 Beröringsskydd för 11-20 avställningsplatser
