1 Driftsäkerhet Skötselinstr uktion SIPLACE 80S-20/F4/F4-6/F5 Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 1.2 Säkerhetsanordningar 1 - 20 1.2.5 Berörningsskydd vid komponentbord ens ställplatser FARA Som föruts …
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 1 Driftsäkerhet
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
1.2 Säkerhetsanordningar
1 - 19
Bild 1.2.5 SIPLACE 80S-20/F
4
/F
4
-6/’F
5
säkerhetsslipning
Start-knapp tryckts på
NÖDSTOPP-brytare
tryckts?
Skyddskåp öppnats?
Nyckelbrytaren
stängd (ställningI)?
Nej
Säkerhetsslipning för
komponentbord avbrutits?
Ja
Nej
Nej
Ja
Ja
Nej
Aktiv
K1 *) Ja
K2 *) Ja
Spänning
y-axel 100 V
x-axel 100 V
Stjärnaxel 100 V
dp-axel 30 V
z-axel 30 V
Aktiv
KK-transport Ja
KK-fästning Ja
Breddinställning Ja
KK-anslag Ja
Bandskärutrust. Ja
Ja
Aktiv
K1 *) Nej
K2 *) Ja
Spänning
y-axel 0 V
x-axel 0 V
Stjärnaxel **) 10 V
dp-axel 30 V
z-axel 30 V
Aktiv
KK-transport Ja
KK-fästning Nej
Breddinställning Ja
KK-anslag Nej
Bandskärutrust. Nej
Aktiv
K1 *) Nej
K2 *) Nej
Spänning
y-axel 0 V
x-axel 0 V
Stjärnaxel **) 10 V
dp-axel 30 V
z-axel 30 V
Aktiv
KK-transport Nej
KK-fästning Nej
Breddinställning Nej
KK-anslag Nej
Bandskärutrust. Nej
*) K1, K2 skyddssäkerhetskombination
**) Maximalström skall begränsas med ett motstånd av 4,7 Ohm.
Tryckluft
min. 5,1 bar?
Ja
Nej
1 Driftsäkerhet Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
1.2 Säkerhetsanordningar
1 - 20
1.2.5 Berörningsskydd vid komponentbordens ställplatser
FARA
Som förutsättning för driftsäkerheten skall alla uppställningsplatser vara försedda med transportörer. Om inte
ett tillräckligt antal transportörer står till förfogande skall istället för transportören “transportören Dummy-Fee-
der” installeras.
I det här fallet har du följande varianter till förfogande:
Artikelnr.: 00116820-01 SIPLACE beröringsskydd för 1 avställningsplats
Artikelnr.: 00116821-01 SIPLACE beröringsskydd för 6-10 avställningsplatser
Artikelnr.: 00116822-01 SIPLACE beröringsskydd för 11-20 avställningsplatser
Bild 1.2.6 Beröringsskydd
- Text till Bild 1.2.6
1 Beröringsskydd för 1 avställningsplats 2 Beröringsskydd för 6-10 avställningsplatser
3 Beröringsskydd för 11-20 avställningsplatser
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 1 Driftsäkerhet
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
1.3 Restspänningar i servoinstötningen och avlastningstider vid urkoppling av automaten
1 - 21
1.3 Restspänningar i servoinstötningen och
avlastningstider vid urkoppling av automaten
Om NÖDSTOPP-brytaren har tryckts på eller automaten urkopplats, skall elektrolytkondensatorerna avlastas
över omkopplingsbara motstånd på avlastningskortet (00308443-xx) inom kort tid till ofarliga restspänningar.
Du kan ha uttag för spänningar vid mätdosan 001 - 009 vid spänningmätningsenheten i servoinstötningen.
FARA
Automaterna i SIPLACE-familjen matas med nätspänningen 3x400VAC ± 10%, 50/60Hz.
Delar i denna anläggning leder livsfarliga spänningar - också vid stängd huvudbrytaren. En ovidkommande
aktion med dessa automater kan därför leda till död eller en svår kroppsskada såsom betydande sakskador.
Iaktta därför de gällande olycksförhindrings- och VDE-instruktionerna (särskilt VDE 0113).
Endast kvalificerad och utbildad personal får öppna skyddsplåten för servoinstötningen.

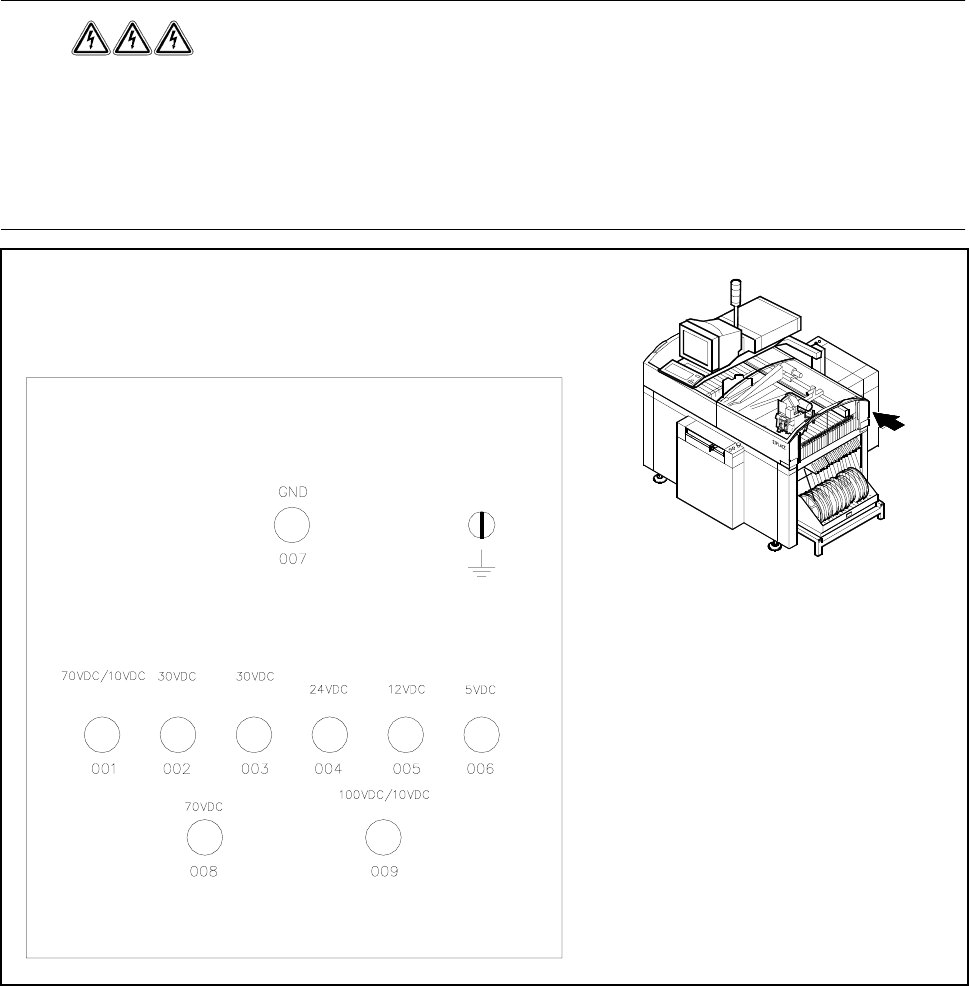

Bild 1.3.1 Mätdosan vid spänningsmätningsenheten i servoinstötningen
avkpplat påkopplat
Servo-
instötning
