1 Driftsäkerhet Skötselinstr uktion SIPLACE 80S-20/F4/F4-6/F5 Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 1.4 Avstängning av tryckluftsmatning och trycksänk ning 1 - 24

Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 1 Driftsäkerhet
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
1.4 Avstängning av tryckluftsmatning och trycksänkning
1 - 23
1.4 Avstängning av tryckluftsmatning och trycksänk-
ning
Driftstrycket av tryckluften har ställts fast på 5,1 bar. Det får svänga mellan värdena 5,0 och 5,3 bar.
Läget för tryckluftsenhen visas av Pos. 4 på Bild 1.4.1. Du kan avbryta tryckluftsmatningen till automaten med
stängkranan (Pos. 1 på Bild 1.4.1).
- Ta bort locket.
- Sväng stängkranans manöverspak (Pos. 1 på Bild 1.4.1) från den vertikala till den horisontala ställningen.
- Iaktta drifttrycksmanometern och manometern för anslagets tryckluftsmatning (Pos. 2 och 3 på Bild 1.4.1)
I en stoppad automat sjunker trycket till 0 bar inom 1 min.

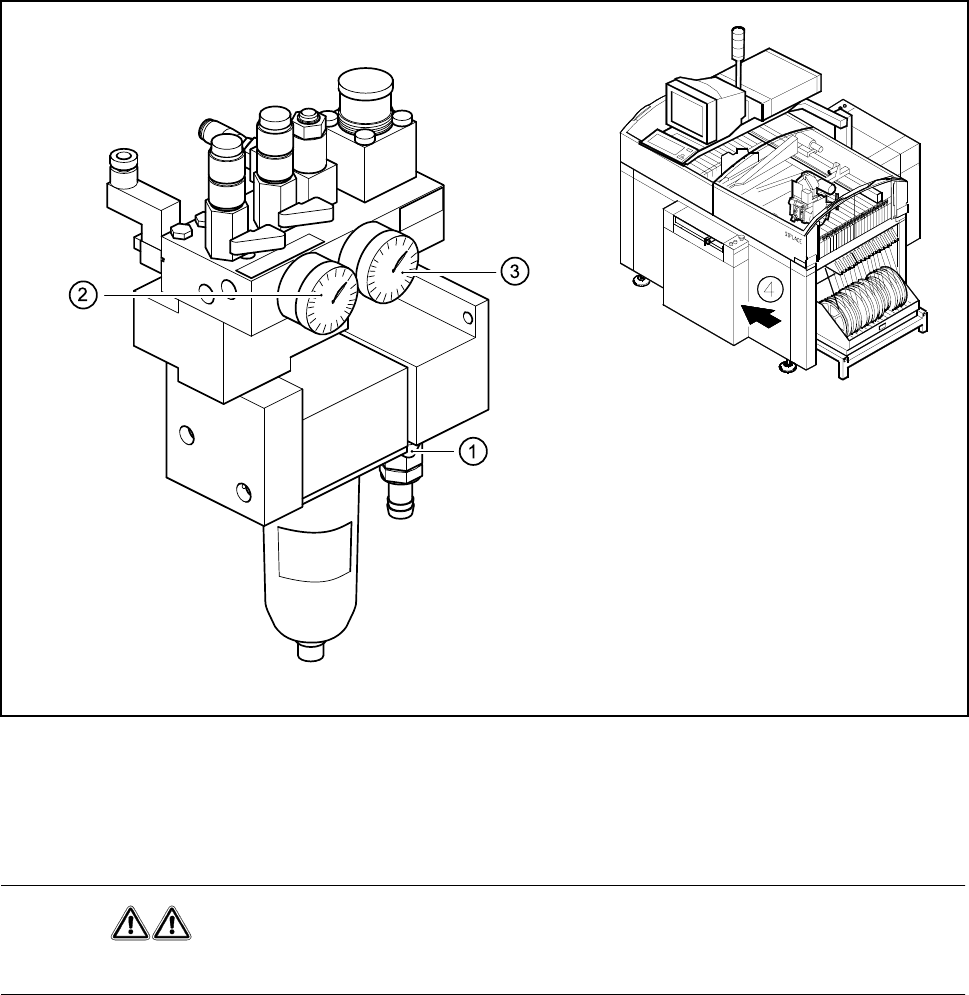

Bild 1.4.1 Tryckluftsenhet vid automaten
- Text till Bild 1.4.1
1 Stängkranans manöverspak i ställningen ’STÄNGD’ 2 Drifttrycksmanometer
3 Manometer för anslagets drifttryck 4 Tryckluftsenhetens position vid automaten
VARNING
Lösgör aldrig tryckluftsledningar, som står under tryck. Det finns en olycksfara!
1 Driftsäkerhet Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
1.4 Avstängning av tryckluftsmatning och trycksänkning
1 - 24

Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 1 Driftsäkerhet
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
1.5 Energiläget i automaten efter tillslagning av huvudbrytaren
1 - 25
1.5 Energiläget i automaten efter tillslagning av
huvudbrytaren
FARA
Automaterna i SIPLACE-familjen matas med nätspänningen 3x400VAC ± 10%, 50/60Hz.
Delar i denna anläggning leder livsfarliga spänningar - också med den stängda huvudbrytaren. En ovidkom-
mande aktion med dessa automater kan därför leda till död eller en svår kroppsskada såsom betydande sak-
skador.
Iaktta därför de gällande olycksförhindrings- och VDE-instruktionerna (särskilt VDE 0113).
Bara respektive kvalificerad och utbildad personal får öppna skyddsplåten för styr- och servoinstötningen.

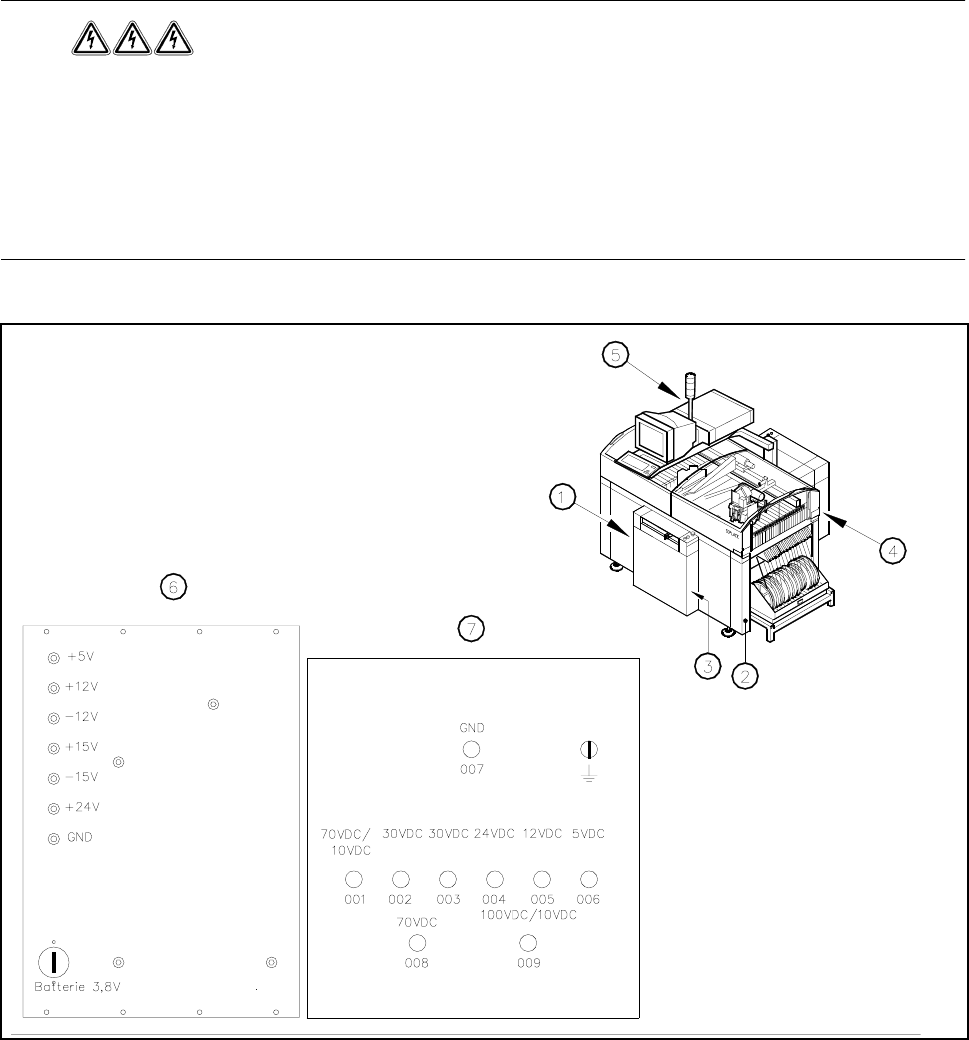

Bild 1.5.1 Läget av styrinstötningen, servoinstötningen, huvudbrytaren, serviceuttag och tryckluftsenhet vid automaten
- Text till Bild 1.5.1
1 Huvudbrytare Q1 2 Serviceuttag
3 Tryckluftsenhet 4 Servoinstötning
5 Styrinstötning 6 Mätenhet servoinstötning
7 Mätenhet servoinstötning
avkopplat påkopplat
