2 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 2.1 Visningar och driftselement vid automaten Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 2 - 6 2.1.3 Monitor (touch-screen) Monitorn s t…
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 2 Inledning och grundbegrepp
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 2.1 Visningar och driftselement vid automaten
2 - 5
2.1.2 Tangentbord
Tangentbordet för SIPLACE 80S-20/F
4
är ett ultratunnt, IBM kompatibelt kompakt tangentbord med integre-
rad mus (rkörkula). Tangentbordet och musen är standardmedel för inmatning i styrprogrammet Windows
som används till stationsdatorn.

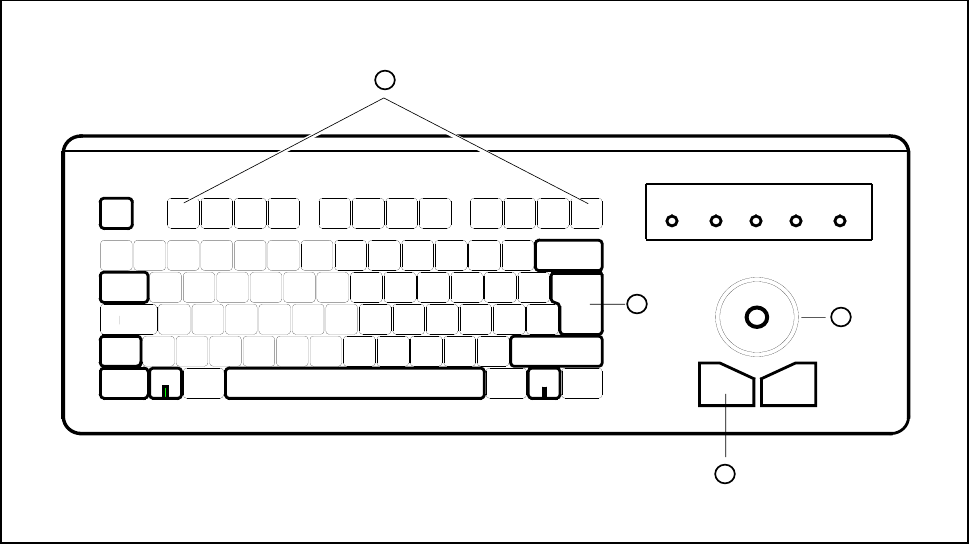

Bild 2.1.2 Tangentbord och tangentpositioner
- Text till Bild 2.1.2
1 ENTER-tangent 2 Vänster mustangent
3 Markörkula 4 Funktionstangenter F1 till F12
LASER
PROG
ESC
TAB
1
Q
F1
CTRL
Scroll Pad TrackballNum Caps
F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12
1
2
3
4
2 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5
2.1 Visningar och driftselement vid automaten Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
2 - 6
2.1.3 Monitor (touch-screen)
Monitorns touch-screen fungerar som styrinstrument för driftsmenyerna till SIPLACE 80S20/F
4
via operativ-
systemet MS-Windows. Genom beröring direkt på bildskärmens funktionssymboler kan funktioner väljas och
utföras. Fingret för muspekaren över bildskärmen.
AKTAS
Skydda bildskärmen mot fukt och för stor hetta (solljus, värmeelement).
Blockera inte ventilationsspringorna.
Försök aldrig att ta bort höljet.
Häll inte vätskor på monitorn, låt inte föremål ramla ner genom monitorns öppningar.
Kontrollera att driftspänningen är rätt inställd.
AKTAS
Med varje monitor levereras en separat skötselinstruktion. Beakta deras drifts-, varnings- och säkerhetsin-
struktioner.
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 2 Inledning och grundbegrepp
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 2.1 Visningar och driftselement vid automaten
2 - 7
2.1.4 Stationsdator
Stationsdatorn till SIPLACE 80S20/F4 är en IBM-kompatibel PC. Hårdvaran är en mindre desktopmodell.
Bild 2.1.3 Desktop dator
- Text till Bild 2.1.3
1 3,5" diskettstation 2 CD-ROM-station
