00191161-01 - 第83页

Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 2 Inledning och grundbegrepp Utgåva 03/98 CE SWE fr. o.m. programversion SR.404.xx 2.1 Visningar och dri ftselement vid automaten 2 - 7 2.1.4 Stationsdator Stations datorn ti …

2 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5

2.1 Visningar och driftselement vid automaten Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx

2 - 6

2.1.3 Monitor (touch-screen)

Monitorns touch-screen fungerar som styrinstrument för driftsmenyerna till SIPLACE 80S20/F

via operativ-

systemet MS-Windows. Genom beröring direkt på bildskärmens funktionssymboler kan funktioner väljas och

utföras. Fingret för muspekaren över bildskärmen.

AKTAS

Skydda bildskärmen mot fukt och för stor hetta (solljus, värmeelement).

Blockera inte ventilationsspringorna.

Försök aldrig att ta bort höljet.

Häll inte vätskor på monitorn, låt inte föremål ramla ner genom monitorns öppningar.

Kontrollera att driftspänningen är rätt inställd.

AKTAS

Med varje monitor levereras en separat skötselinstruktion. Beakta deras drifts-, varnings- och säkerhetsin-

struktioner.

Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 2 Inledning och grundbegrepp

Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 2.1 Visningar och driftselement vid automaten

2 - 7

2.1.4 Stationsdator

Stationsdatorn till SIPLACE 80S20/F4 är en IBM-kompatibel PC. Hårdvaran är en mindre desktopmodell.

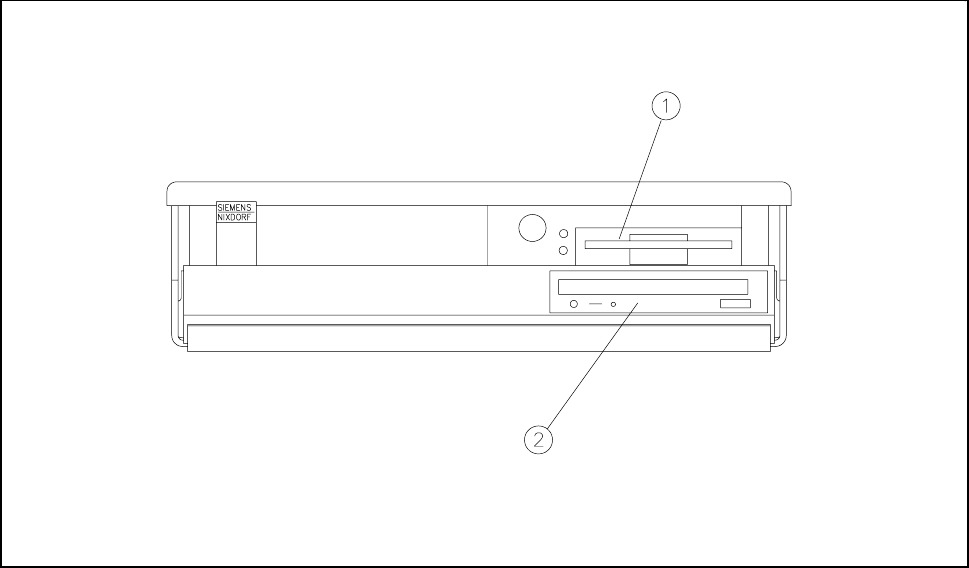

Bild 2.1.3 Desktop dator

- Text till Bild 2.1.3

1 3,5" diskettstation 2 CD-ROM-station

2 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5

2.1 Visningar och driftselement vid automaten Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx

2 - 8

2.1.5 Streckkodsläsare (extrautrustning)

Streckkodsläsaren är en snabb och pålitlig hjälp under produktionsprocessen för att läsa av komponent-

streckkoder från komponentspolar och spårstreckkoder från streckkodslisten på automaten. Genomförd inläs-

ning av varje datasats kvitteras med en akustisk signal.

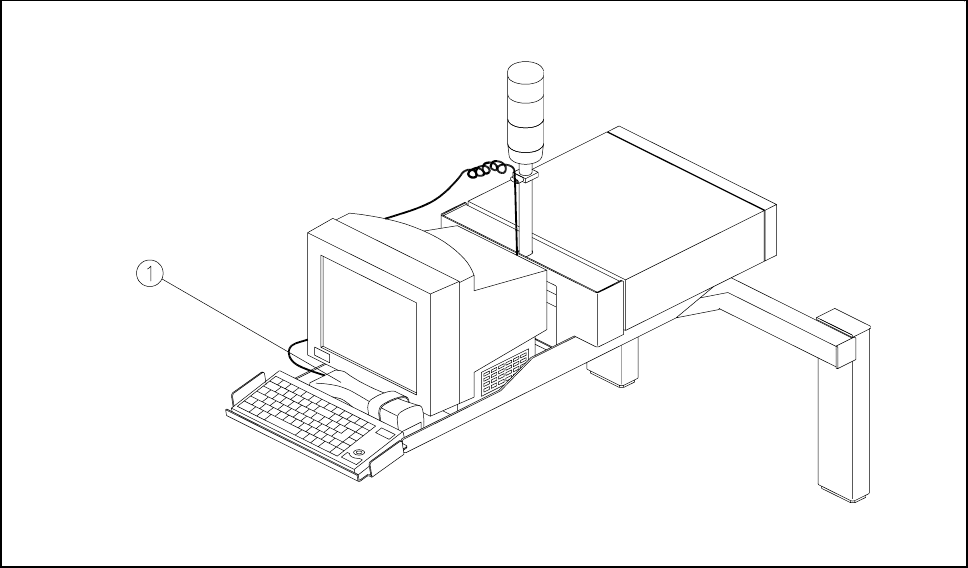

Bild 2.1.4 Streckkodsläsare

- Text till Bild 2.1.4

1 Streckkodsläsare
