2 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 2.1 Visningar och driftselement vid automaten Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 2 - 10 2.1.7 Huvudfelindikering För varje p ort…

Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 2 Inledning och grundbegrepp

Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 2.1 Visningar och driftselement vid automaten

2 - 9

2.1.6 Strömbrytare på automaten

Bild 2.1.5 visar läget för huvudströmbrytare, strömbrytare för kåpan, knappar för START och STOPP, NÖD-

STOPP-knapp, och nyckelströmbrytare på automaten:

VARNING

Nyckelströmbrytaren får endast låsas upp av kvalificerad personal för service- och underhållsarbeten.

Nyckeln skall skyddas mot obehörig användning. I annat fall kan svåra personskador eller skador på automa-

ten bli följden.

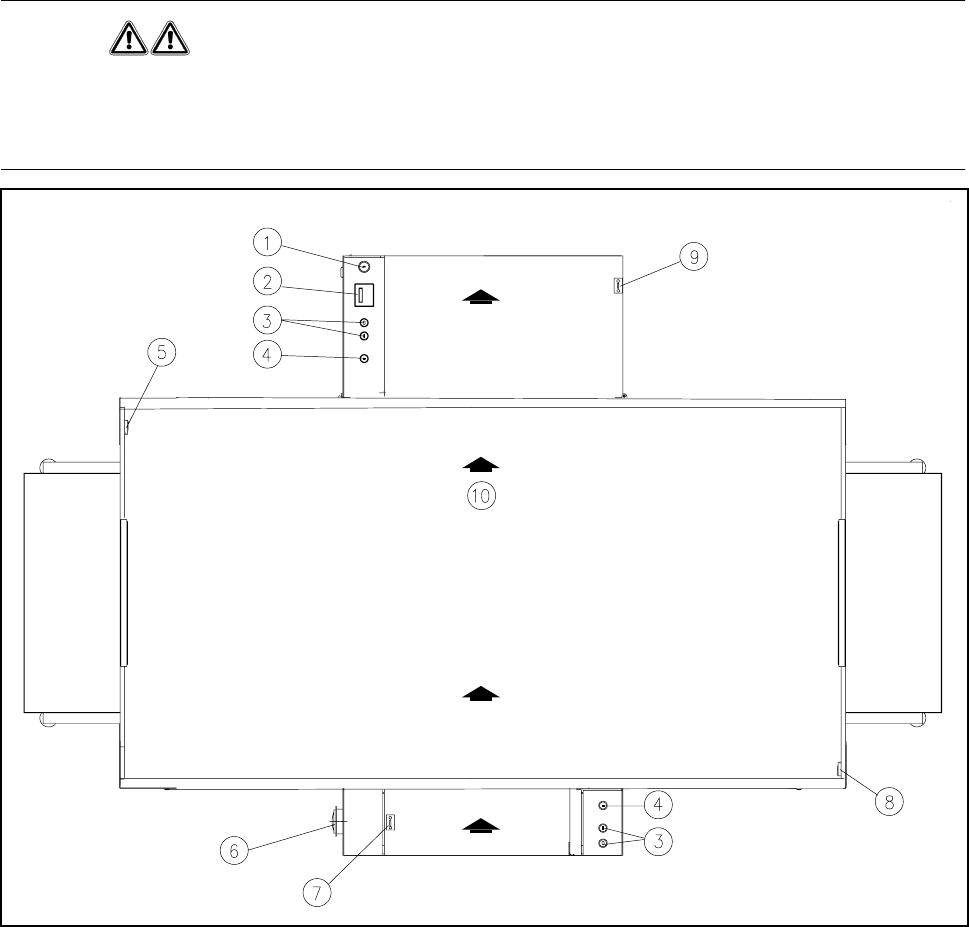

Bild 2.1.5 Strömbrytarnas läge på automaten

- Text till Bild 2.1.5

1 Nyckelströmbrytare 2 Komponenträknare

3 START och STOPP-knappar 4 NÖDSTOPP-knapp

5 Skyddsbrytare, vänster 6 Huvudbrytare

7 Skyddsbrytare täckkåpa inmatningsband 8 Skyddsbrytare, höger

9 Skyddsbrytare täckkåpa utmatningsband 10 Transportriktning

2 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5

2.1 Visningar och driftselement vid automaten Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx

2 - 10

2.1.7 Huvudfelindikering

För varje portal finns en huvudfelindikeringslampa. Den undre lampan indikerar fel på portal 1 och den övre

lampan indikerar fel på portal 2.

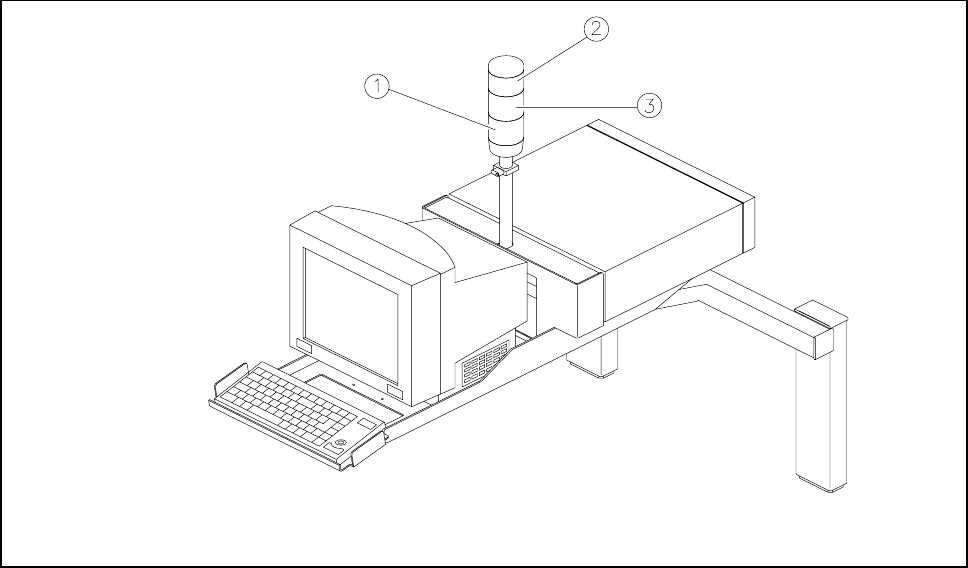

Bild 2.1.6 Huvudfelindikering

- Text till Bild 2.1.6

1 Huvudfelindikeringslampa (vit), portal 1 (avställningsplats 3/4)

2 Huvudfelindikeringslampa (vit), portal 2 (avställningsplats 1/2)

3 Driftsindikatorlampa (grön)

2.1.7.1 Funktionsbeskrivning

- Driftsindikatorn kontinuerligt på

Automaten är i gång

- Driftsindikatorn blinkar

Automaten väntar på ett kretskort på ingångsbandet eller automaten väntar, att utgångsbandet blir fritt.

- Huvudfelindikeringen blinkar

I respektive portal är en eller flera spår tomma. Automaten fortsätter att använda resterande komponenter.

- Huvudfelindikeringen lyser konstant

Ett fel har uppstått vid respektive portal. Automaten har stannat.

- Båda huvudfelindikeringarna lyser konstant

Ett fel har uppstått i hela automaten. Automaten har stannat.

Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 2 Inledning och grundbegrepp

Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 2.2 Grunder och struktur av operatörsyta

2 - 11

2.2 Grunder och struktur av operatörsyta

Användarstyrningen och framställningen av driftsmenyerna för SIPLACE 80S20/F4 realiseras genom MS-

Windows NT 4.0, och baseras på MS-Windows standard.

2.2.1 Att arbeta med markörkula respektive touch-screen

Markörkulan med musknappen är placerad på tangentbordet (se Bild 2.1.2).

Med markörkulan respektive fingret flyttas markören över bildskärmen till menyer, menyrubriker, ikoner (funk-

tionsväljare) eller aktiveringsrutor, vilka kan väljas respektive utföras med den vänstra musknappen. Dessa

funktioner kan även väljas och utföras med hjälp av fingret direkt på bildskärmen (touch-screen). Denna

åtgärd kallas i efterföljande kapitel för “klicka”.

2.2.2 Indelning av bildskärmen

Bild 2.2.1 Indelning av bildskärmen

- Text till Bild 2.2.1

1 Menyrad 2 Titelfält

3 Arbetsfönster 4 Maskinstatus

5 Statusfält 6 Symbolfält

7 Statusrad
