Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 2 Inledning och grundbegrepp
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 2.2 Grunder och struktur av operatörsyta
2 - 15
2.2.2.5 Symbolfält och statusrad
Symbolfältet innehåller ikoner (programfunktionsväljare) genom vilka skärmframställning eller objekt kan väl-
jas.
Ställs markören på en ikon visas en hjälptextruta vid den aktuella ikonen.
Bild 2.2.5 Exempel på symbolfält och statusrad
- Text till Bild 2.2.5
1 Hjälptextruta 2 Ikoner (funktionsväljare) för undermenyer
3 Info. om markerad meny och ikon.
I statusfältet visas kort information om den aktuella meny respektive ikon som markerats, men ännu inte
utförts, med musknappen eller genom fingerberöring på skärmen.
1
2
3
2 Inledning och grundbegrepp Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5
2.2 Grunder och struktur av operatörsyta Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx
2 - 16
2.2.3 Meddelande- och inmatningsrutor
När menyer och funktioner väljs samt utförs, kan olika meddelanden eller inmatningsrutor komma upp på
skärmen, vilka beskrivs närmare i detta avsnitt.
I skötselinstruktionen visar fingret på bildskärmen var åtgärder eller inmatningar skall göras.
OBSERVERA
Meddelande-,inmatningsrutor o.s.v. kan framträda på bildskärmen så att övertäckt text ändå kan läsas.
2.2.3.1 Varnings/meddelanderuta

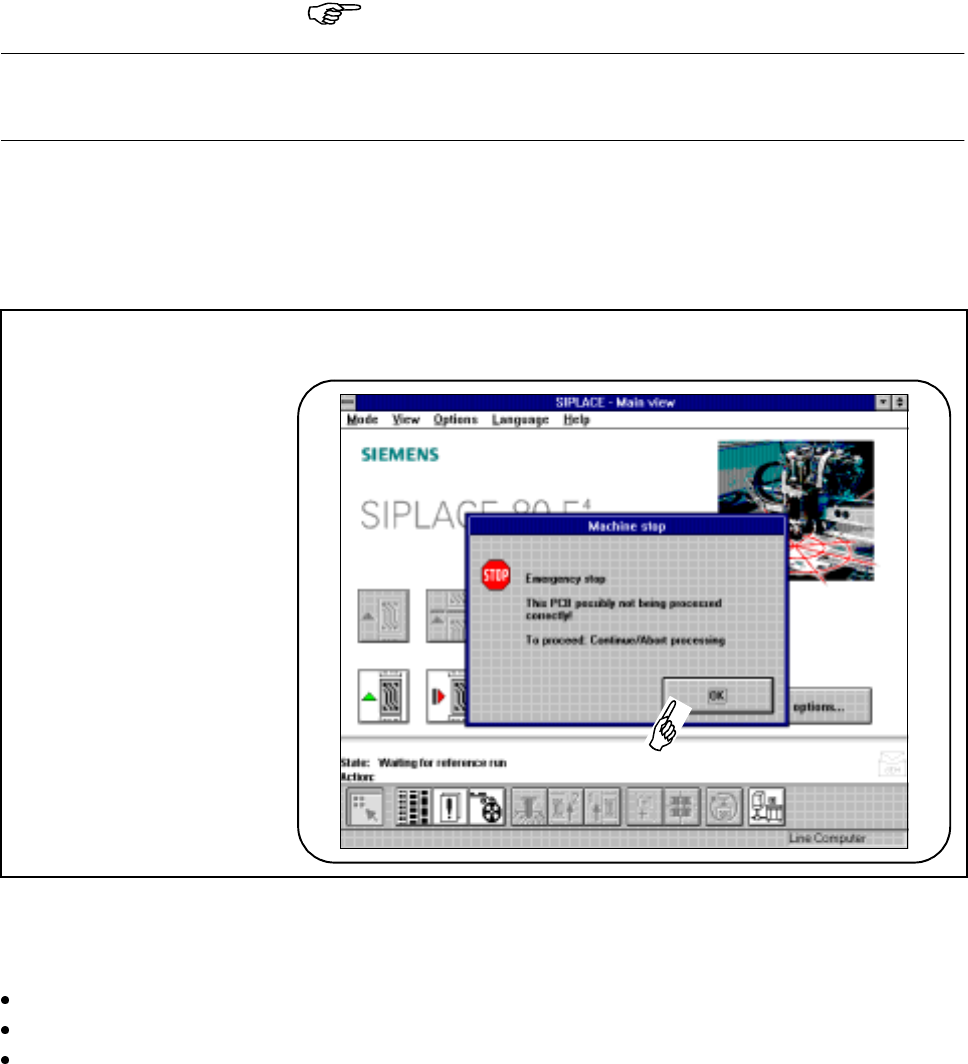

Bild 2.2.6 Exempel på varnings/meddelanderuta
Varnings- och meddelanderutan visar vilken åtgärd som genomförts på maskinen, samt erforderlig åtgärd för
operatören.
Beakta meddelandet i varnings-/meddelanderutan.
Klicka på aktiveringsrutan OK.
Genomför den anmodade åtgärden.
Skötselinstruktion SIPLACE 80S-20/F4/F4-6/F5 2 Inledning och grundbegrepp
Utgåva 03/98 CE SWE fr.o.m. programversion SR.404.xx 2.2 Grunder och struktur av operatörsyta
2 - 17
2.2.3.2 Inmatningsruta
I inmatningsrutorna matar operatören in data i ett inmatningsfält.

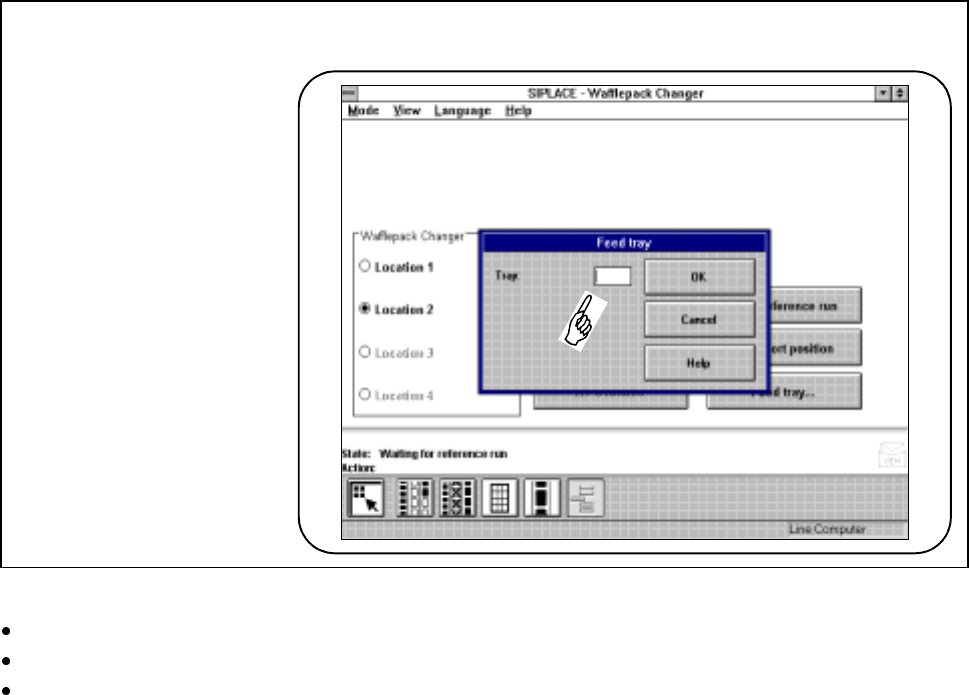

Bild 2.2.7 Exempel på inmatningsruta
Placera markören i inmatningsfältet.
Skriv erforderlig data i inmatningsrutan.
Bekräfta inmatningen genom att klicka på aktiveringsrutan OK. Klicka på aktiveringsrutan Avbryt (Cancel)
om inmatningen skall avbrytas, eller klicka på Hjälp (Help) för att få fram hjälptext om den aktuella inmat-
ningen utan att inmatningen avbryts (se kapitel 8 i den engelska huvuddokumentationen).
