MD500 高性能矢量型变频器
外形尺寸
W
A2
D
W1
H1
H
ØD1
62
A1
B1
B2
T10~T12 外型尺寸及安装尺寸示意图（不含交流输出电抗器）
T10~T12 外型尺寸及安装尺寸示意图（含交流输出电抗器）
体积
安装孔位 mm(in.) 外型尺寸 mm(in.)
安装孔径
mm(in.)
重量
kg(lb)
A1 A2 B1 B2 H H1 W W1 D D1
T10（不含交流输出电抗器）
240
(9.5)
150
(5.9)
1035
(40.8)
86
(3.4)
1086
(42.8)
1134
(44.7)
300
(11.8)
360
(14.2)
500
(19.7)
Φ13(0.5)
110
(242.5)
T10（含交流输出电抗器）
240
(9.5)
150
(5.9)
1035
(40.8)
424
(16.7)
1424
(56.1)
1472
(58.0)
300
(11.8)
360
(14.2)
500
(19.7)
Φ13(0.5)
160
(352.7)
T11（不含交流输出电抗器）
225
(8.9)
185
(7.3)
1175
(46.3)
97
(3.8)
1248
(49.2)
1284
(50.6)
330
(13.0)
390
(15.4)
545
(21.5)
Φ13(0.5)
155
(341.7)
T11（含交流输出电抗器）
225
(8.9)
185
(7.3)
1175
(46.3)
435
(17.1)
1586
(62.5)
1622
(63.9)
330
(13.0)
390
(15.4)
545
(21.5)
Φ13(0.5)
215
(474.0)
T12（不含交流输出电抗器）
240
(9.5)
200
(7.9)
1280
(50.4)
101
(4.0)
1355
(53.4)
1405
(55.4)
340
(13.4)
400
(15.8)
545
(21.5)
Φ16(0.6)
185
(407.9)
T12（含交流输出电抗器）
240
(9.5)
200
(7.9)
1280
(50.4)
432
(17.0)
1683
(66.3)
1733
(68.3)
340
(13.4)
400
(15.8)
545
(21.5)
Φ16(0.6)
245
(540.1)
H
W D ØD1A1
A2
W1
H1
62
B1
B2
- 11 -
体积
安装孔位
mm(in.)
外型尺寸
mm(in.)
安装孔径
mm(in.)
重量
kg(lb)
A1 A2 B1 B2 C1 C2 C3 H H1 W D D1 D1
T13
660
(26.0)
73.5
(2.9)
450
(17.7)
85
(3.3)
125
(4.9)
104
(4.1)
136
(5.4)
1800
(70.9)
2100
(82.7)
805
(31.7)
610
(24.0)
680
(26.8)
Φ15
(0.6)
530
(1168.4)
H
A1
A2
4
-
ØD1
H1
W
D
D1
B1
B2
C1
C2
C3
MD500 高性能矢量型变频器
外形尺寸

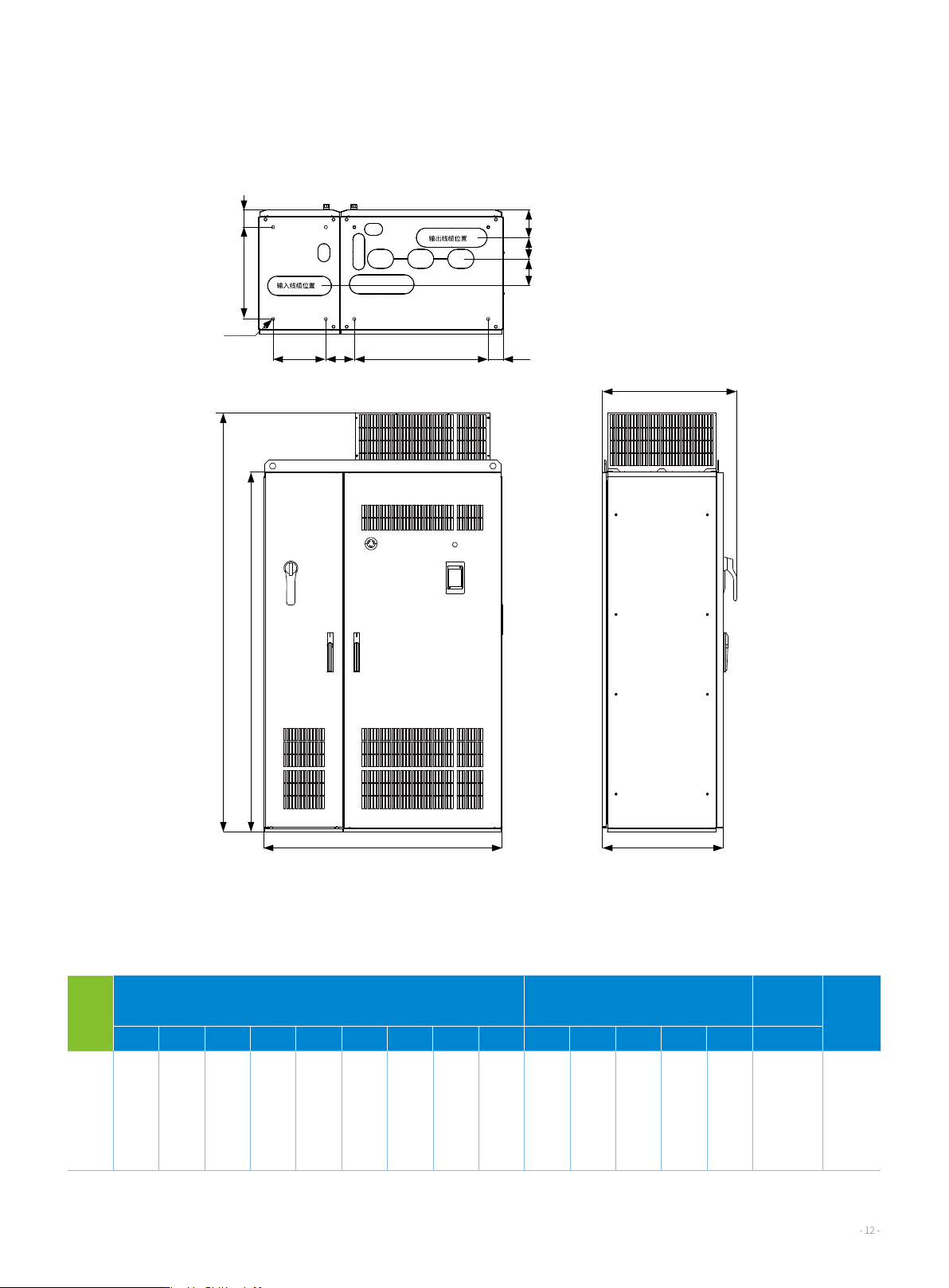

T13 外型尺寸及安装尺寸示意图（不带辅助配电柜）
- 12 -
体积
安装孔位
mm(in.)
外型尺寸
mm(in.)
安装孔径
mm(in.)
重量
kg(lb)
A1 A2 A3 A4 B1 B2 C1 C2 C3 H H1 W D D1 D1
T13
660
(26.0)
73.5
(2.9)
260
(10.2)
140
(5.5)
450
(17.7)
85
(3.3)
132
(5.2)
104
(4.1)
136
(5.4)
1800
(70.9)
2100
(82.7)
1205
(47.5)
610
(24.0)
680
(26.8)
Φ15
(0.6)
730
(1609.4)
W D
H
H1
D1
A1
A4
A3
4-ØD1
A2
B1
B2
C1
C2
C3
MD500 高性能矢量型变频器
外形尺寸
T13 外型尺寸及安装尺寸示意图（带辅助配电柜）
