3.9 흡착율 경고
이 화면은 , 흡착율경고 기능을 사용하고 있는 경우에 표시합니다 . 부품흡착율의 저하 를 부품별 , 헤드별로
확인할 수 있습니다 . 각각의 탭을 조작하여 표시를 전환합니다 .
흡착율은 , 탑재그룹 실장후에 리얼타임으 로 갱신됩니다 . 다만 , 해당부품 또는 헤드가 미사용일 경우 , 그 행
은 표시되지 않습니다 . 운전중의 흡착율의 상태는 , 행의 색깔로 판별할 수 있습니다 .
■ 표시색 표
행 색깔 상태 흡착율 내용
흰색 100%~[ 주의 ( 황색 )]% 흡착율이[ 주의 ( 황색 )]%<x( 흡착율 )
≦
100% 일때 .
황색 주의 [ 주의 ( 황색 )]%~[ 경고 ( 적색 )]% 흡착율이[ 경고 ( 적색 )]%<x( 흡착율 )
≦
[ 주의 ( 황색 )]% 일때 .
적색 경고 [ 경고 ( 적색 )]%~0% 흡착율이0%
≦
x( 흡착율 )
≦
[ 경고 ( 적색 )]% 일때 .
분홍색 체크중 임의
흡착율이[ 경고 ( 적색 )]% 의범위에있을경우 ,[ 개별체크 ]
버튼이나[ 전체체크 ] 버튼을클릭함으로 ,그행이「적색」→「분
홍색」으로변화합니다 .이상태일때 ,정지제어설정이되어있
을경우에도운전정지는되지않습니다 .
n
요점
[ ] 내 % 의 수치 변경은 , 장비설정내의 항목이므로 , 관리자 레벨의 권한이 필요합니다 .
「부품별 정보」탭
모니터 : 흡착율 경고
부품별 정보
28316 -M1- 00
No.
부품번호 ( 부품정보데이터 No.) 를표시합니다 .
테이블
이부품을사용하는테이블을표시합니다 .
세팅위치
이부품이세팅되어있는피더의세팅위치를표시합니다 .
부픔명
부품명칭을표시합니다 .
피더타입
사용하고있는피더타입을표시합니다 .
흡착율 (%)
부품별흡착율을표시합니다 .아래와같은식으로산출합니다 .1-([ 에러횟수 ] ÷ [ 소비수 ])= 흡착율
3-19
3
모니터 : 흡착율 경고
헤드별 정보
28317-M1- 0 0
대상 테이블을 표시합니다 .
사용하고 있는 헤드의 번호를 표시합니다 .
사용하고 있는 헤드의 타입을 표시합니다 .
헤드별 흡착율을 표시합니다 . 아래와 같은 식으로 산출합니다 .
1-([ 에러횟수 ] ÷ [ 소비수 ])= 흡착율
흡착율에 이상이 생긴 부품 (「적색」으로 표시된 행 ) 중에서 임의의 부품 ( 행 ) 을 선택하여 , 이 버튼을 누르면 , 그 부품이
「체크중 상태」가 됩니다 .
이 버튼을 누르면 , 흡착율에 이상이 생긴 부품 (「적색」으로 표시된 행 ) 모두가 「체크중 상태」로 됩니다 .
3-20
3
■ 「체크중 상태」란
체크중상태란 ,[ 개별체크 ] 버튼또는[ 전체체크 ] 버튼을클릭함으로서 ,그시점의흡착율을기억하여 ,이후의흡착율이
개선혹은악화했을경우에색깔변화로알려주는것입니다 .이것에의해 ,흡착율에이상이생긴부품에대하여 ,그시점
의흡착율을기억 ( 체크중상태 ),그후에 ,이상원인을제거하고동작했을때 ,개선된경우는「분홍색→황색」으로변화
됩니다 .또한 ,흡착율이더욱악화된경우 ,「분홍색→적색」으로변화하여개선이적절치않음을나타냅니다 .흡착율에
동반한색의상태추이에대하여 ,주의 ( 황색 )=99.00%,경고 ( 적색 )=95.00% 으로설정되어있는경우를예로 ,아래그
림에나타냅니다 .

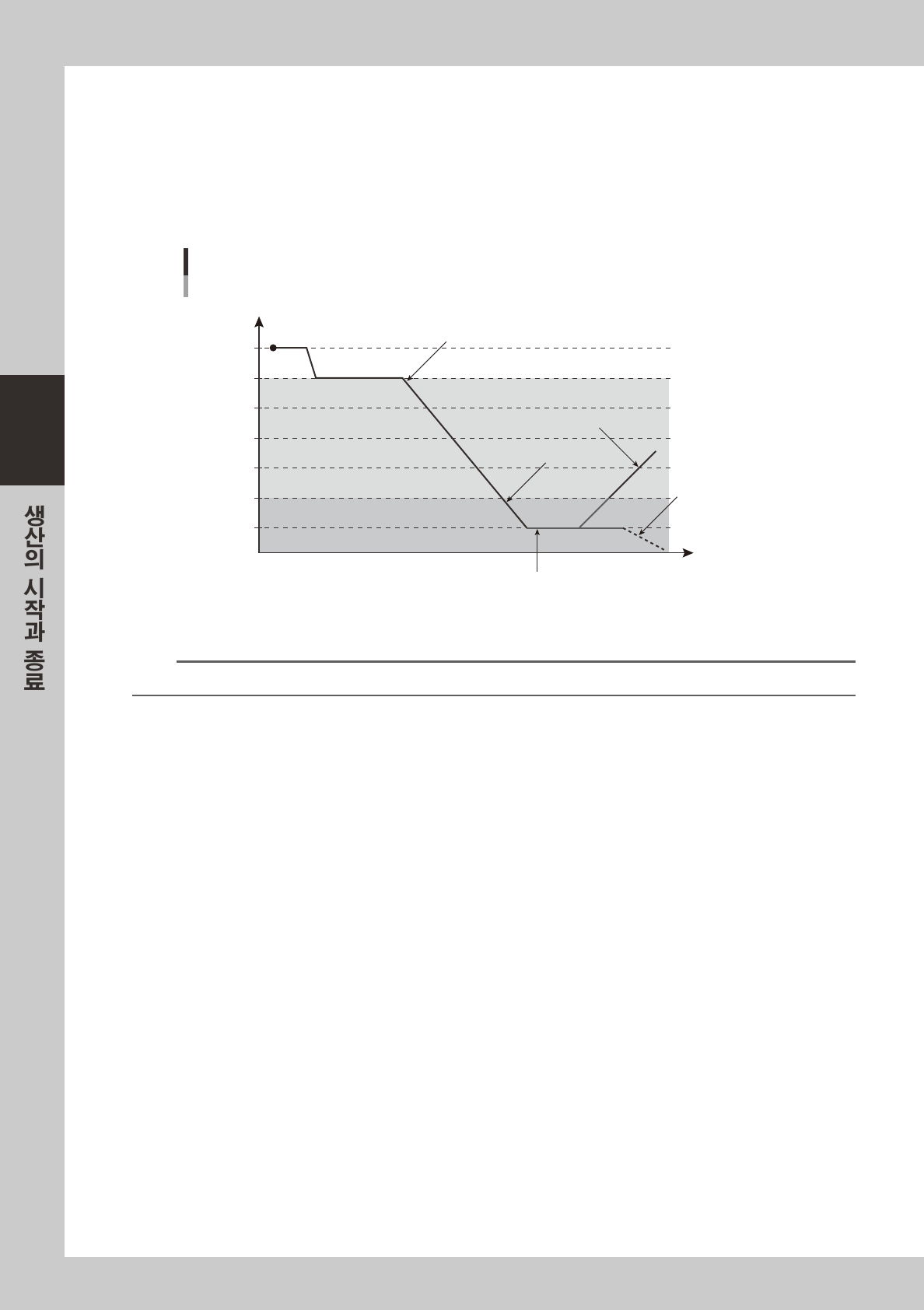

흡착율 변화에 동반하는 색의 상태추이
100
99
98
97
96
95
94
흡착율%
시간
황색으로 변화
시작(백색)
황색으로 변화(개선)
적색으로 변화
적색으로 변화(악화)
[체크] 버튼 ON
분홍색으로 변화
체크중 상태 시작
27301-M1- 00
참고
「체크중 상태」의 행은 , 그 시점의 흡착율을 기억하여 , 그 이후의 흡착율 추이에 대하여 색의 변화처리를 합니다 .
