Appendix 부 록 목 차 A1. 사 양 A-1
3-21
3
3.10 코플러체커

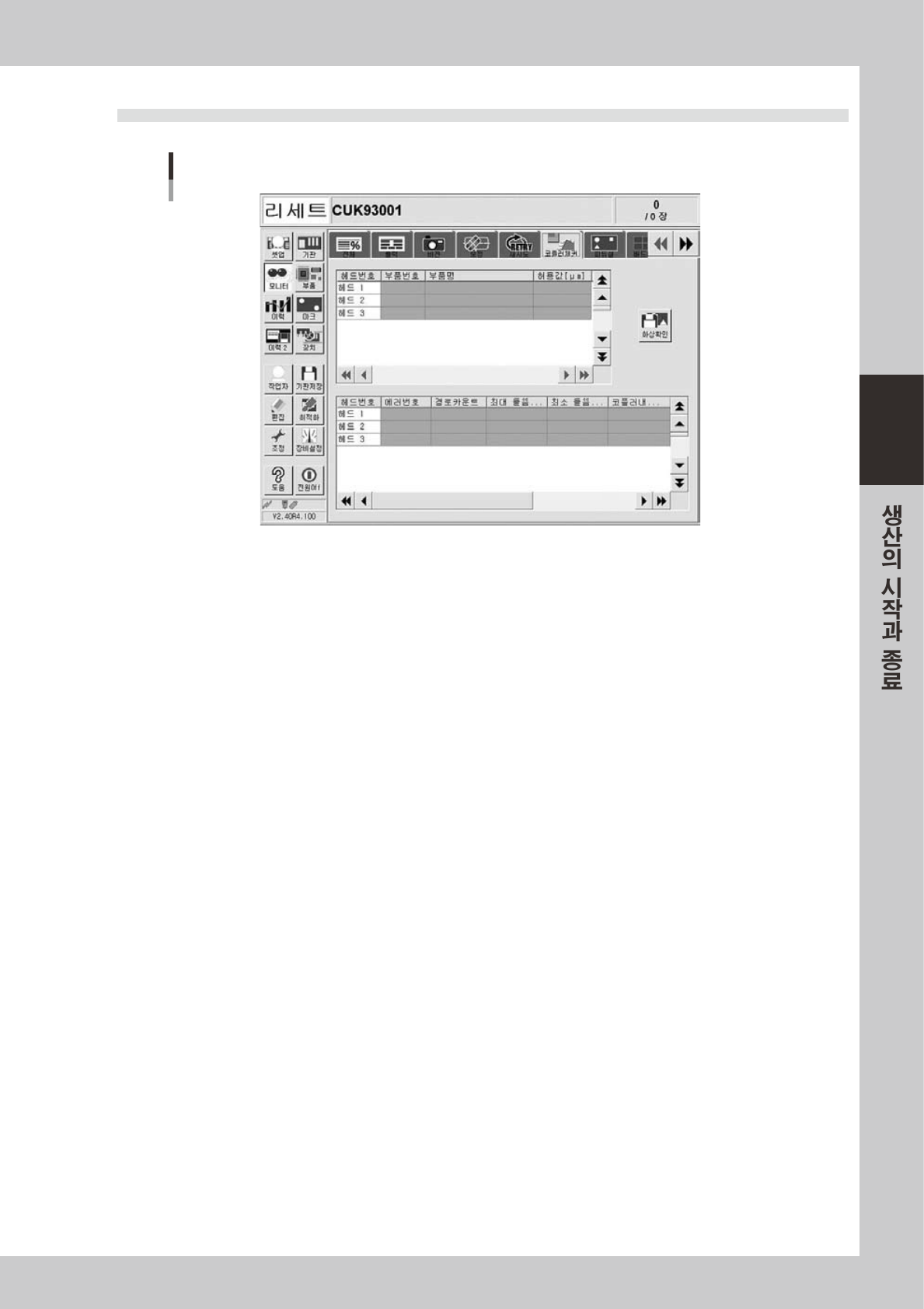

모니터 : 코플러체커
28318 -M1- 0 0
헤드번호
사용중인헤드번호가표시됩니다 .
부품번호
사용중인부품번호가표시됩니다 .
부품명
사용중인부품명이표시됩니다 .
허용값 [ ㎛ ]
부품정보에서설정한코플러내리티허용값이표시됩니다 .
에러번호
코플러내리티에러의번호가표시됩니다 .
경로카운트
코플러내리티체크중의촬상회수가표시됩니다 .
최대 들뜸량 검출위치
리드들뜸량의최대값으로서 ,측정된리드번호가표시됩니다 .
최소 들뜸량 검출위치
리드들뜸량의최소값으로서 ,측정된리드번호가표시됩니다 .
코플러내리티 [ ㎛ ]
코플러내리티측정결과가표시됩니다 .
최대 들듬량 [ ㎛ ]
리드들뜸량의최대값이표시됩니다 .
최소 들뜸량 [ ㎛ ]
리드들뜸량의최소값이표시됩니다 .
인식면 높이 [mm]
인식면높이가표시됩니다 .( 부품아래면의높이 )
A-1
A1. 사양
■ YG 시리즈 사양 일람
항목
내용
YG88R YG100R
YG200
(YG200L)
YG30 0
운전시의주위온도
기능보증：15~35℃ , 정도보증：20~28℃
운전시의주위습도 20~90％ ( 결로없을것 ), 최적값：50~6 0％
소음도 73.9dB 73.9dB 75.2dB 72.0dB
공급전원사양 삼상AC200/208/220/240/380/416V± 10％50/60Hz
평균소비전력
0.72kW( 본체만 )
0.90kW(+dYTF),0.96kW(+sATS)
1.0kW(1.1kW)
2.6kW
전원케이블 ( 도체단면도 )
3.5 ㎟이상 6.0 ㎟이상
과전압구분 (Over voltageCategory)
*1
categor yIII
오염정도 (PollutionDegree)
*1
degree2
공급에어압의사양
*2
0.55Mpa
350nl/min
0.55Mpa
400nl/min
0.55Mpa
500nl/min
기판반송높이
*3
900 ｍｍ± 10 ｍｍ
데이터
장착점수
*4
10,000 포인트
부품종류 255 종류 / 기판
피듀셜수
*5
128 조 / 기판
1
✽
:IEC60664-1 에준해서
2
✽
: 에어드라이어 ,에어필터처리의청정
•
건조상태
3
✽
: 바닥에서반송벨트상면까지의거리
4
✽
: 단 ,기판수 ,블록수 ,피듀셜수로감소
5
✽
:2 점피듀셜의경우
c
주의
생산할기판에슬릿등이있는경우는 ,컨베이어의각기판센서로검출할수없을가능성이있습니다 .
n
요점
상기 이외의 사양에 관한 자세한 내용은 사양서를 참조해 주십시오 .
