1-3 1 ■ 기 기 간 접 속 컨 넥 터 ( 기 기 간 입 출 력 신 호 ) 마 운 터는 ,  후 장 비 에 서  신호를  받 으면  기판 을  내보 내고 ,  다 른  기 판 을  받기 위해  앞 장 비에  신호를  보냅니다 .  N E X T I N T E R FA C E  컨넥 터는  후 장 비와  접속 하고 ,  P R E V I O U S  I N …

1-2

■ 표시등

현재장비의상태를녹 / 황 / 적색등으로표시합니다 .

상태 예 녹색 적색 황색

워밍업 ,자동운전중

점등 ..... .....

비상정지시 ..... 점등 .....

시스템계열에러발생시



버저ON

•

오버커런트

•

2 차리미트오버

..... 점등 .....

운전 ,기판데이터계열에러발생시



버저ON

•

흡착에러 ,인식에러



•

데이터체크에러

..... ..... 점등

부품사용불능상태

•

부품소진 ,TC 도어 Open



•

대차 OFF 등

..... ..... 점멸

논스톱일괄교환대차하강시 ( 운전중 ) ( 옵션장착시 )

..... ..... 점멸

덤프스테이션풀경고 ( 옵션장착시 )

..... ..... 점멸

■ 버저

기계의이상이나에러발생등을버저로알려줍니다 .( 버저에부착된링을좌우로돌려음량을조절할수있습니다 .)

■ 안전커버

이커버를열면비상정지와같은상태가되어 ,기계가동작을멈추게됩니다 .운전중에는이커버를닫은상태로

사용해주시기바랍니다 .

■ 압력표시계

공급에어압력（상단）과에어다운검출압력（하단）이표시되어있습니다 .압력조정밸브와표시계안의에어다운검출

압력조정버튼으로각각의수치가아래와같이표시되도록해주십시오 .

ᆞ공급에어압력（상단） ：0.55MPa

ᆞ에어다운검출압력（하단） ：0.4MPa

■ 헤드부

선단에장착되어있는노즐로부품의흡착및 ,탑재를실행합니다 .기판의마크를인식하기위한카메라도장착되어

있습니다 .( 본장「3. 헤드부」참조 )

■ 정면패널

패널내부에시스템마더보드를비롯하여 ,전원보드 ,서보제어보드 ,비젼보드 ,CD-ROM드라이브등으로구성되어

있습니다 .운전중에는반드시닫은채로사용해주십시오 .

■ 메인스위치

기계의전원을ON/OFF 하기위한스위치입니다 .오른쪽으로돌리면전원이ON 됩니다 .

주의

전원을다시켤경우에는 ,약2 초이상기다린후에켜주십시오 .

1-3

■ 기기간 접속 컨넥터 ( 기기간 입출력 신호 )

마운터는 ,후장비에서신호를받으면기판을내보내고 ,다른기판을받기위해앞장비에신호를보냅니다 .

NEXTINTERFACE컨넥터는후장비와접속하고 ,PREVIOUSINTERFACE컨넥터는앞장비와접속합니다 .

표준인우→좌의기판흐름의경우 ,우측판넬안에PREVIOUSINTERFACE 가 ,좌측판넬안에NEXTINTERFACE 가

배치되어있습니다 .

기기간 접속 컨넥터

PREVIOUS INTERFACENEXT INTERFACE

Connector : AMP 206043-1 (14-pin receptacle)

27101-M1-0 0

■ 피더세트부

주로테이프피더를세팅합니다 .상세한내용은「4.1피더플레이트로부터공급」을참조해주십시오 .

■ 부품보급 지시등 ( 옵션 )

전후어느쪽에서에러가발생하였는지 ,또는부품을보급할지노란색으로점등해서지시합니다 .

1-4

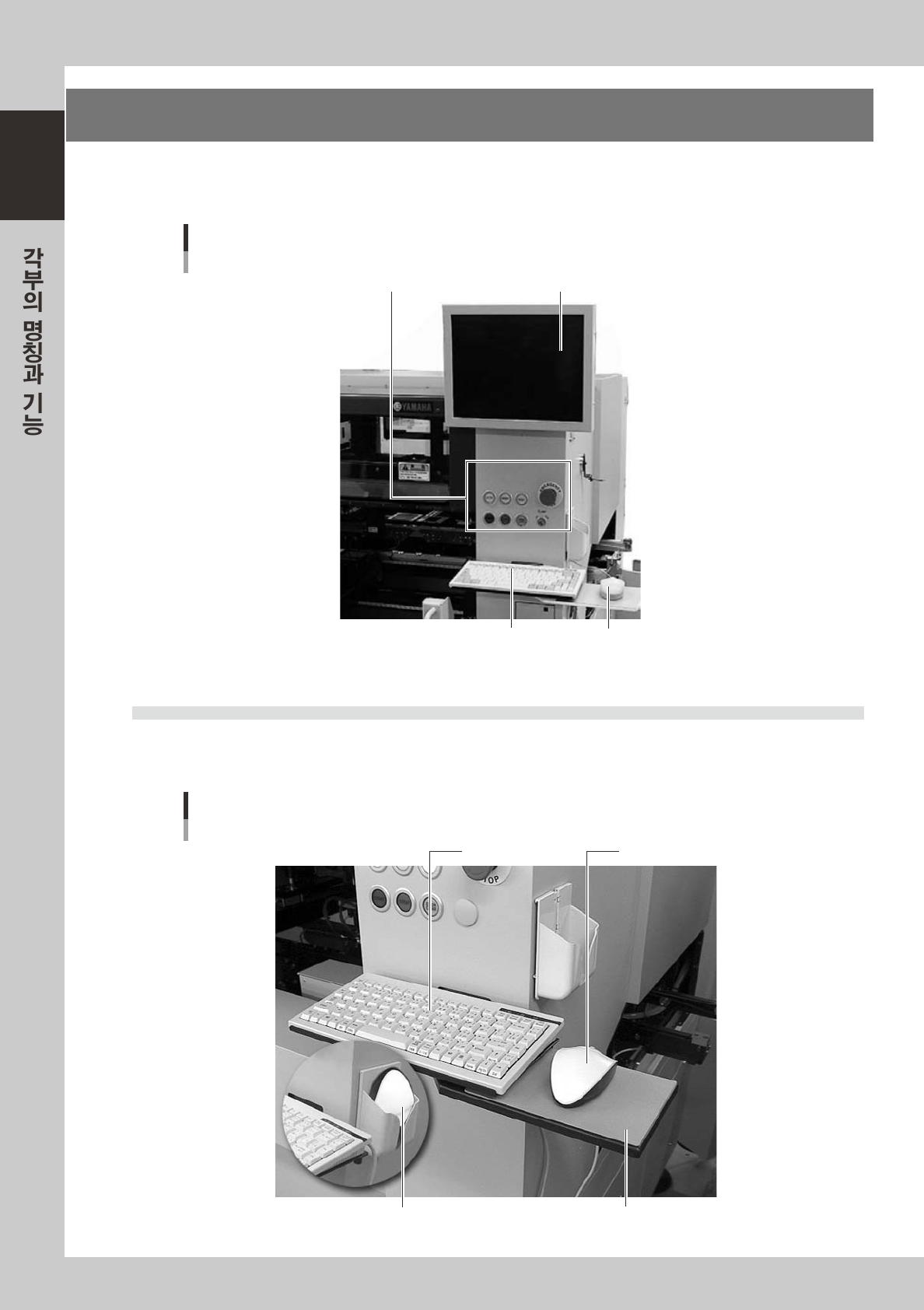

2. 조작

•

입력부

본장비의정면과후면 ( 후면은옵션사양 ) 에조작 ,데이터입력에사용하는오퍼레이션패널버튼 ,키보드 ,마

우스가장착되어있습니다 .이러한것들의기능에대해설명합니다 .

조작�입력부

오퍼레이션 디스플레이

마우스

키보드

오퍼레이션 패널버튼

27102-M1-0 0

2.1 키보드와 마우스

본 장비는 조작과 데이터편집 등에 사 용하기 위한 키보드와 마우스가 표준장착되어 있습니다 . 화면상의 아

이콘 버튼과 파라미터 항목을 선택할 때에는 마우스커서를 맞춰 마우스의 왼쪽버튼을 누 릅니다 .

키보드와 마우스

키보드 마우스

마우스와 마우스 패드를 격납한 상태

마우스 패드

27103-M1-0 0
