1-4 1 2 . 조 작 • 입 력 부 본 장 비의 정면과 후 면 ( 후 면은 옵 션사 양 ) 에 조작 , 데이터 입력 에 사 용 하 는 오 퍼레이션 패널버튼 , 키보 드 , 마 우스 가 장 착 되 어 있습 니다 . 이러한 것들 의 기능 에 대해 설명합 니다 . 조작�입력부 오퍼레이션 디스플레이 마우스 키보드 오퍼레이션 패널…
1-3
1
■ 기기간 접속 컨넥터 ( 기기간 입출력 신호 )
마운터는 ,후장비에서신호를받으면기판을내보내고 ,다른기판을받기위해앞장비에신호를보냅니다 .
NEXTINTERFACE컨넥터는후장비와접속하고 ,PREVIOUSINTERFACE컨넥터는앞장비와접속합니다 .
표준인우→좌의기판흐름의경우 ,우측판넬안에PREVIOUSINTERFACE 가 ,좌측판넬안에NEXTINTERFACE 가
배치되어있습니다 .
기기간 접속 컨넥터
PREVIOUS INTERFACENEXT INTERFACE
Connector : AMP 206043-1 (14-pin receptacle)
14
11
12
7
4
8
3
1
14
11
12
7
4
8
1
3
27101-M1-0 0
■ 피더세트부
주로테이프피더를세팅합니다 .상세한내용은「4.1피더플레이트로부터공급」을참조해주십시오 .
■ 부품보급 지시등 ( 옵션 )
전후어느쪽에서에러가발생하였는지 ,또는부품을보급할지노란색으로점등해서지시합니다 .
1-4
1
2. 조작
•
입력부
본장비의정면과후면 ( 후면은옵션사양 ) 에조작 ,데이터입력에사용하는오퍼레이션패널버튼 ,키보드 ,마
우스가장착되어있습니다 .이러한것들의기능에대해설명합니다 .
조작�입력부
오퍼레이션 디스플레이
마우스
키보드
오퍼레이션 패널버튼
27102-M1-0 0
2.1 키보드와 마우스
본 장비는 조작과 데이터편집 등에 사 용하기 위한 키보드와 마우스가 표준장착되어 있습니다 . 화면상의 아
이콘 버튼과 파라미터 항목을 선택할 때에는 마우스커서를 맞춰 마우스의 왼쪽버튼을 누 릅니다 .
키보드와 마우스
키보드 마우스
마우스와 마우스 패드를 격납한 상태
마우스 패드
27103-M1-0 0
1-5
1

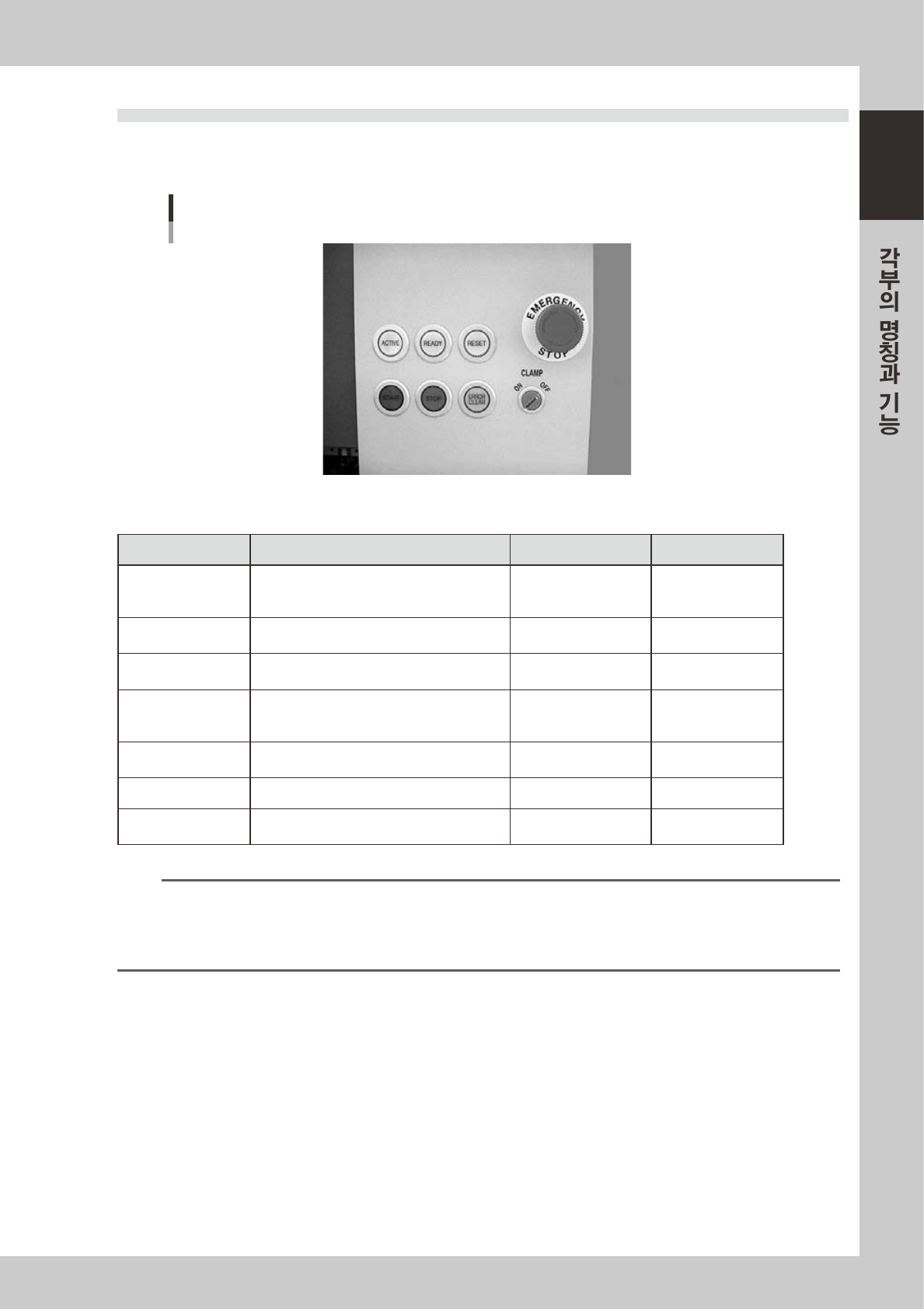

2.2 오퍼레이션 패널버튼
오퍼레이션 패널버튼은 , 본 장비의 정면과 후면 ( 후면은 옵션 ) 에 배치되어 있으며 장비를 조작할 때에 자 주
사용하는 명령을 실행할 수 있습니다 . 각 버튼은 ON 일때 점등합니다 .
오퍼레이션 패널버튼
2710 4 -M1- 00
■ 오퍼레이션 패널버튼의 기능과 상태
버튼명 용도 소등 점등
ACTIVE
이조작용패널버튼을유효하게합니다 .
앞뒤에버튼이있는장비에서는동시에사용할
수없습니다 .
ᆞ장기기동후
ᆞ다른테이블권한있슴
ᆞ테이블권한있슴
RE ADY 비상정지를해제하고 ,서보 ON 합니다 .
ᆞ SERVOOFF
( 모터동력 OFF)
ᆞ SERVOON
( 모터동력 ON)
RESET
운전을정지하고 ,기판생산준비상태로되돌립
니다 .
ᆞ보통운전시 ,정지시 ᆞ RESET 완료시
START 기판데이터에따라부품의실장을합니다 . ᆞ정지시
ᆞ보통운전시
[ 점멸 ]
일시정지 ,스텝운전시
STOP
운전을중단합니다 .(「START」버튼으로재개
합니다 .)
ᆞ보통운전시 ᆞ에러발생시
ERRORCLEAR 에러발생시의버저와화면을클리어합니다 . ᆞ보통운전시 ᆞ에러발생시
EMERGENCYSTOP
이버튼을누르면비상정지상태로됩니다 .
해제할때는오른쪽으로돌립니다 .
n
요점
[ACTIVE] 버튼은 장비의 전후에 배치되어 있으나 , 동시에 양쪽을 ON 할 수는 없습니다 . [READY][START][ERROR
CLEAR] 및 [RESET] 버튼은 같은 패널의 [ACTIVE] 버튼이 ON 으로 되어 있을때만 유효합니다 .( 단 , [STOP] 버튼은
어떤 상태에서도 사용가능합니다 .)
키보드는 , 정면 패널의 [ACTIVE] 버튼이 ON 으로 되어 있을때만 유효합니다 .
