1-7 1 3 . 1. 2 8 연 멀 티 헤 드 ( 표 준 ) 타 입 8 연 멀 티 헤 드 B ( 정밀 헤 드 ) 타 입 도 A ( F N C ) 타 입 과 똑 같 이 8 개 의 부 품 흡 착 • 탑 재 헤 드를 갖고 있 습 니다 . 헤 드번 호는 , 장 비 정면 에 서 볼 때 우 측 부 터 1 에 서 8 입 니다 . 각 헤 드 에 장착 된 노 즐 피 치 는 16 m m 로 , 피 더 장착 …
1-6
1

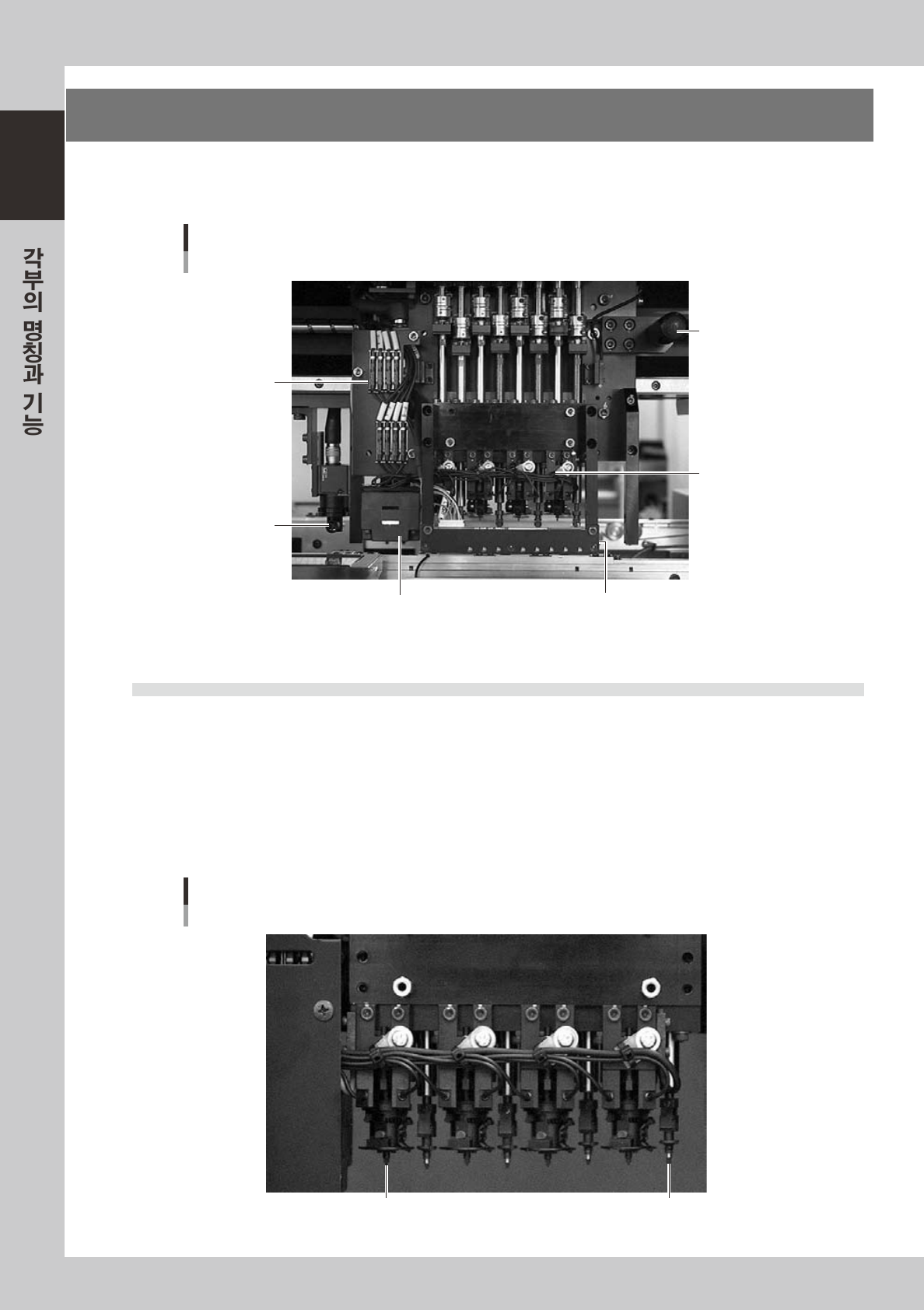

3. 헤드부
헤드부는장비의XY 축상에탑재되어있으며부품의흡착이나실장을합니다 .아래에헤드부의구성이나노즐
종류에대해설명합니다 .
헤드부
커버를 벗긴 상태
사이드뷰 카메라용 조명
(옵션)
8연 멀티헤드
헤드이동용 핸들
노즐식별센서
피듀셜카메라 조명유니트
사이드뷰 카메라
(X축 고정)
27105-M 1-0 0
3.1 부품흡착
ㆍ
탑재헤드
3.1.1 8 연 멀티헤드 (FNC) 타입
8 연 멀티헤드 (FNC) 타입은 8 개의 부품흡착•탑재헤드를 갖고 있습니다 . 헤드번호는 , 장비 정면에서 볼
때 우측부터 1 에서 8 입니다 . 각 헤드에 장착된 노즐피치는 16mm 로 , 피더 장착구멍과 같은 피치로 되어
있습니다 .
8 연 멀티헤드 (FNC) 타입의 2, 4, 6, 8 번 헤드에는 , 플라잉 노즐 체인지 (FNC) 기능이 장착되어
있으며 , 헤드 이동중에 노즐 체인지를 합니다 .
8연 멀티헤드
헤드 8
헤드 1
FNC타입
27106 -M1- 00
1-7
1

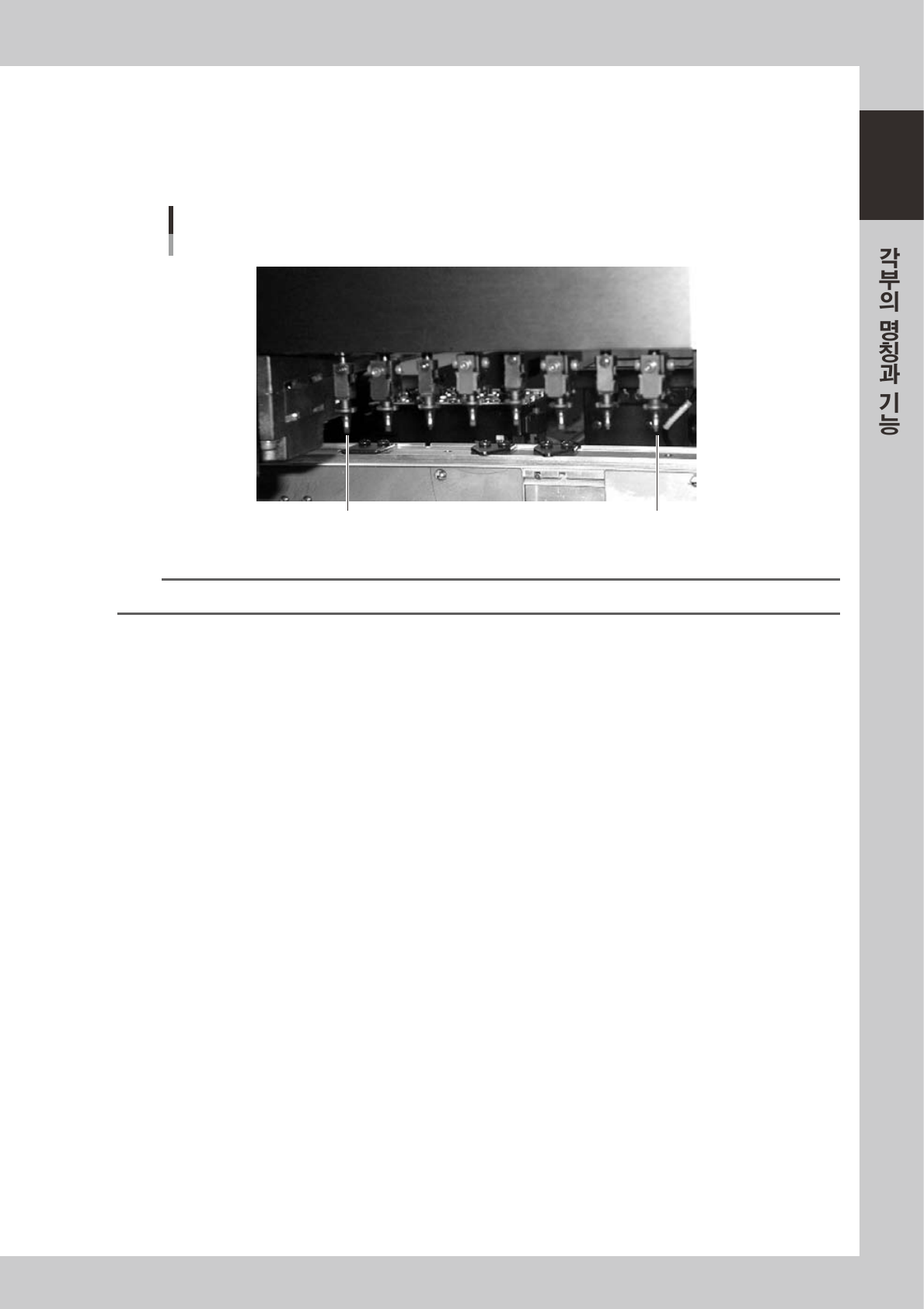

3.1.2 8 연 멀티헤드 ( 표준 ) 타입
8 연 멀티헤드 B( 정밀헤드 ) 타입도 A(FNC) 타입과 똑같이 8 개의 부품흡착•탑재헤드를 갖고 있습니다 .
헤드번호는 , 장비 정면에서 볼 때 우 측부터 1 에서 8 입니다 . 각 헤드에 장착된 노즐피치는 16mm 로 ,
피더 장착구멍과 같은 피치로 되어 있습니다 .
8연 멀티헤드
헤드 8 헤드 1
(표준)타입
27107-M1- 0 0
n
요점
상기의 헤드에 있어서 1, 3, 5, 7 헤드는 , 롤러 락 클램프 기구를 채용해서 노즐의 유지가 강화되었습니다 .
1-8
1

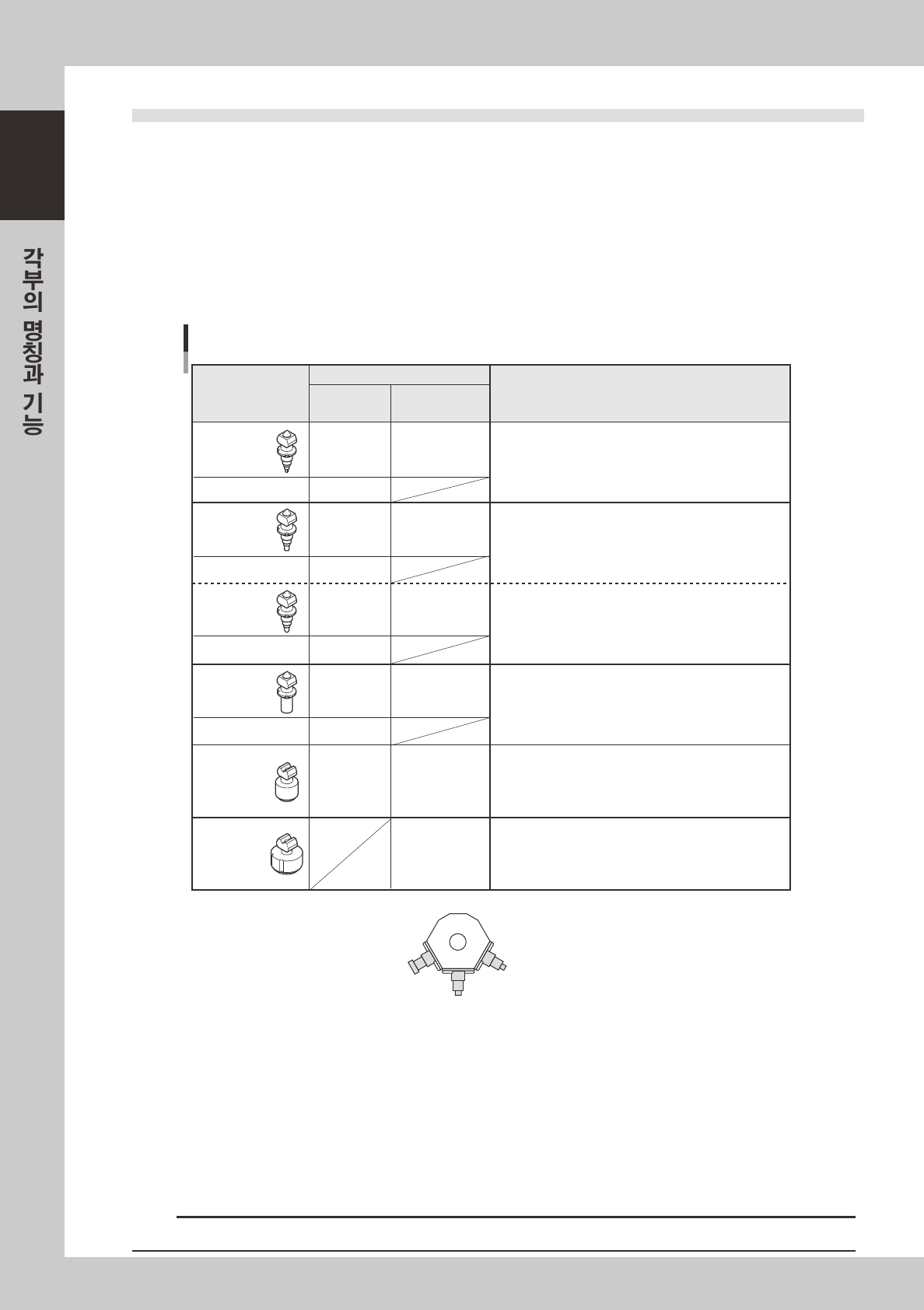

3.2 노즐종류
부품 흡착을 안정적으로 하기 위해서는 부품에 대응하는 노즐을 사용할 필요가 있습니다 .
여기서는 각 헤드에 장착가능한 노즐에 대해 설명합니다 .
3.2.1 8 연 멀티헤드용 노즐
8 연 멀티헤드 (FNC) 타입에서는 , 1, 3, 5, 7 번 헤드에 5 종류의 노즐 ( 타입 A) 을 선택하여 장착할 수
있습니다 . 2, 4, 6, 8 번 헤드에는 플라잉 노즐체인지 (FNC) 용 노즐 ( 타입 F) 이 장착 되어 있습니다 .
8 연 멀티헤드 ( 표준 ) 타입에서는 , 6 종류의 노즐 ( 타입 A) 에서 헤드에 따라 선택하여 장착할 수
있습니다 . ( 수동교환 )
타입 211A
8연 멀티
FNC타입
8연 멀티
표준타입
1, 3, 5, 7
모든 헤드
8연 멀티헤드 타입노즐
타입 212 F
타입 213F 타입 211F
2
1
3
4532~7343사이즈부품과 SOP10mm, 및 □5~16mm QFP 등
SOP20~30mm와 □10mm~□30mm인 QFP와 BGA 등
□16~ □54mm 컨넥터와 □24~ □54mm QFP와 BGA 등
노즐타입
장착가능 헤드No.
대응부품 예
0603~1005사이즈 부품, 미니몰드 트랜지스터 등
1608~3216사이즈 부품, 미니 트랜지스터 등
1608~3216사이즈 부품, 미니 트랜지스터 등
1 ~ 3 : 인덱스홀더 No.
* 타입 212와 타입 219 노즐은, 어느 한 쪽만을 사용합니다. 타입 212를 선택한 경우, 212A와 212F 밖에 사용할 수
없습니다.
1, 3, 5, 7
모든 헤드
모든 헤드
모든 헤드
모든 헤드
2, 4, 6, 8
1, 3, 5, 7
1, 3, 5, 7
2, 4, 6, 8
1, 3, 5, 7
2, 4, 6, 8
1, 3, 5, 7
2, 4, 6, 8
타입 211F
타입 212A
타입 212F
타입 219A)
(타입 219F)
타입 213A
타입 213F
타입 214A
타입 215A
27108-M1-0 0
타입 A 노즐
타입A노즐 (211A,212(219)A,213A,214A) 은 ,8 연멀티헤드B( 정밀헤드 ) 타입모두에장착할수있습니다 .
또한 ,8 연멀티헤드A(FNC)타입에서는 ,헤드1,3,5 에장착할수있습니다 .
타입215A노즐은 ,8 연멀티헤드B( 정밀헤드 ) 타입만장착할수있습니다 .
타입 F 노즐
8 연멀티헤드FNC타입에서는 ,헤드2,4,6 의끝에플라잉노즐체인지(FNC)기능이장착되어있습니다 .
각헤드에3 종류의노즐( 타입211F,212F또는219F,213F) 을장착할수있습니다 .
c
주의
노즐은본기 (YG100R)전용입니다 .다른장비에는사용하지마십시오 .
