1-9 1 3 . 3 노 즐 스 테 이 션 ( 옵 션 ) 노 즐 스 테이 션이 겸 비 되어 있 으면 , 자 동교 환 을 하기 위 한 각 종 노 즐 을 장 착 할 수 있 습 니다 . Y G 10 0 R A 에 서 는 , 헤 드 1 , 3 , 5 , 7 노 즐 을 자 동 교 환 할 수 있 습 니 다 .( 헤 드 2 , 4 , 6 , 8 은 불 가 ) Y G 10 0 R B 에 서는 , 모든 헤 …
1-8
1
3.2 노즐종류
부품 흡착을 안정적으로 하기 위해서는 부품에 대응하는 노즐을 사용할 필요가 있습니다 .
여기서는 각 헤드에 장착가능한 노즐에 대해 설명합니다 .
3.2.1 8 연 멀티헤드용 노즐
8 연 멀티헤드 (FNC) 타입에서는 , 1, 3, 5, 7 번 헤드에 5 종류의 노즐 ( 타입 A) 을 선택하여 장착할 수
있습니다 . 2, 4, 6, 8 번 헤드에는 플라잉 노즐체인지 (FNC) 용 노즐 ( 타입 F) 이 장착 되어 있습니다 .
8 연 멀티헤드 ( 표준 ) 타입에서는 , 6 종류의 노즐 ( 타입 A) 에서 헤드에 따라 선택하여 장착할 수
있습니다 . ( 수동교환 )
타입 211A
8연 멀티
FNC타입
8연 멀티
표준타입
1, 3, 5, 7
모든 헤드
8연 멀티헤드 타입노즐
타입 212 F
타입 213F 타입 211F
2
1
3
4532~7343사이즈부품과 SOP10mm, 및 □5~16mm QFP 등
SOP20~30mm와 □10mm~□30mm인 QFP와 BGA 등
□16~ □54mm 컨넥터와 □24~ □54mm QFP와 BGA 등
노즐타입
장착가능 헤드No.
대응부품 예
0603~1005사이즈 부품, 미니몰드 트랜지스터 등
1608~3216사이즈 부품, 미니 트랜지스터 등
1608~3216사이즈 부품, 미니 트랜지스터 등
1 ~ 3 : 인덱스홀더 No.
* 타입 212와 타입 219 노즐은, 어느 한 쪽만을 사용합니다. 타입 212를 선택한 경우, 212A와 212F 밖에 사용할 수
없습니다.
1, 3, 5, 7
모든 헤드
모든 헤드
모든 헤드
모든 헤드
2, 4, 6, 8
1, 3, 5, 7
1, 3, 5, 7
2, 4, 6, 8
1, 3, 5, 7
2, 4, 6, 8
1, 3, 5, 7
2, 4, 6, 8
타입 211F
타입 212A
타입 212F
타입 219A)
(타입 219F)
타입 213A
타입 213F
타입 214A
타입 215A
27108-M1-0 0
타입 A 노즐
타입A노즐 (211A,212(219)A,213A,214A) 은 ,8 연멀티헤드B( 정밀헤드 ) 타입모두에장착할수있습니다 .
또한 ,8 연멀티헤드A(FNC)타입에서는 ,헤드1,3,5 에장착할수있습니다 .
타입215A노즐은 ,8 연멀티헤드B( 정밀헤드 ) 타입만장착할수있습니다 .
타입 F 노즐
8 연멀티헤드FNC타입에서는 ,헤드2,4,6 의끝에플라잉노즐체인지(FNC)기능이장착되어있습니다 .
각헤드에3 종류의노즐( 타입211F,212F또는219F,213F) 을장착할수있습니다 .
c
주의
노즐은본기 (YG100R)전용입니다 .다른장비에는사용하지마십시오 .
1-9
1

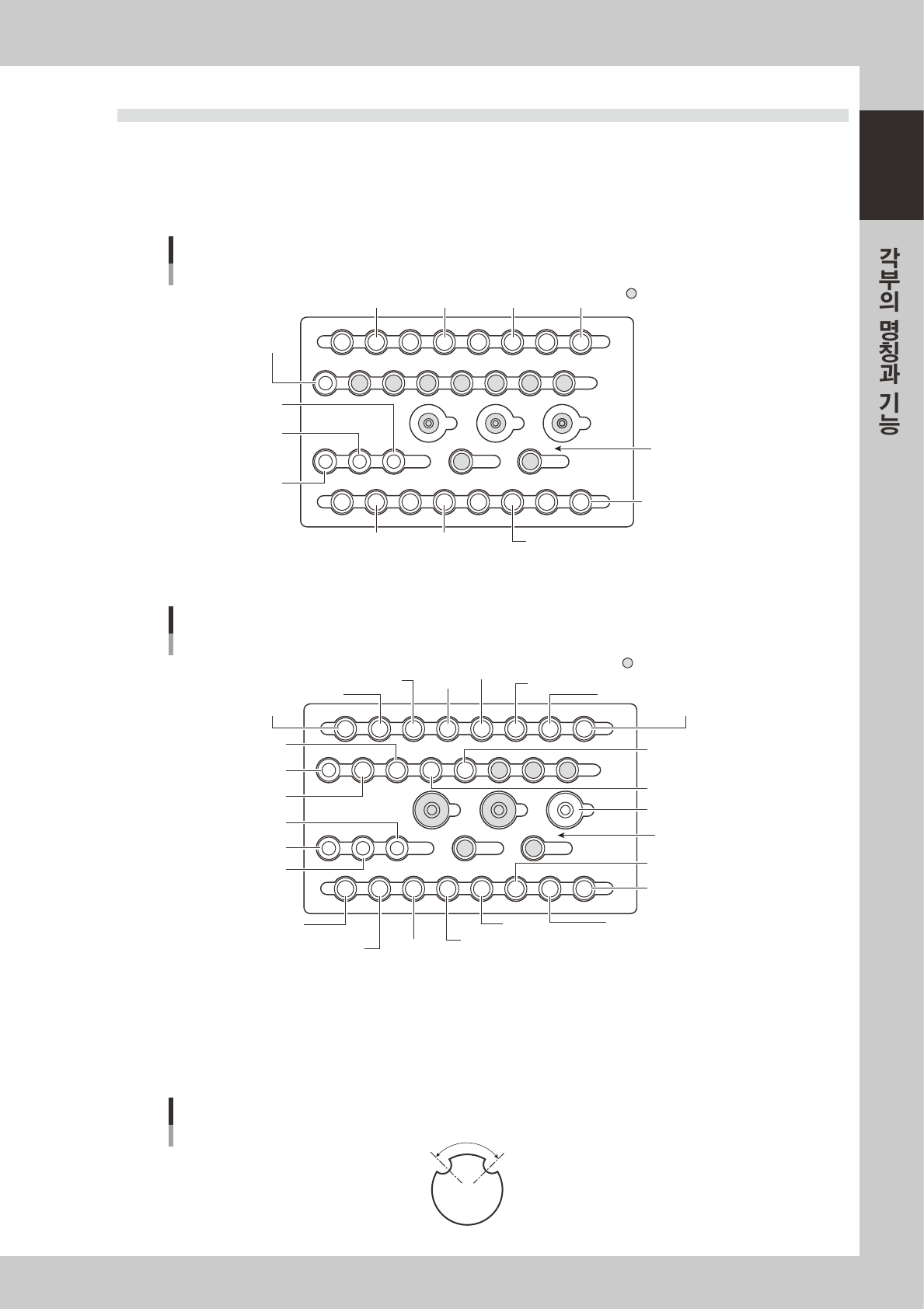

3.3 노즐스테이션 ( 옵션 )
노즐 스테이션이 겸비되어 있으면 , 자동교환 을 하기 위한 각종 노즐 을 장착할 수 있습니다 .
YG100RA 에서는 , 헤드 1, 3, 5, 7 노즐을 자 동교환 할 수 있습니다 .( 헤드 2, 4, 6, 8 은 불가 )
YG100RB 에서는 , 모든 헤드에서 노즐 을 자동교환 할 수 있습니다 .
노즐 스테이션과 대응하는 헤드 및 노즐타입은 아래와 같습니다 .
YG100R 노즐스테이션
FNC 타입용
13141516
17
20
252627
28
29303132
21222324
1819
9101112
5678 1234
헤드1
타입 211A
헤드5
타입 214A
헤드7
타입 214A
헤드1
타입 212(219)A
헤드3
타입 212(219)A
헤드5
타입 212(219)A
헤드7
타입 212(219)A
헤드3
타입 214A
헤드1
타입 214A
헤드3
타입 211A
헤드5
타입 211A
헤드7
타입 211A
특주노즐 장소
스테이션 No.
27109 -M1- 0 0
YG100R 노즐스테이션
표준 타입용
13141516
17
20
252627
28
29303132
21222324
1819
9101112
5678 1234
헤드1
타입 211A
헤드1
타입 215A
헤드2
타입 211A
헤드5
타입 214A
헤드7
타입 214A
헤드6
타입 213A
헤드2
타입 213A
헤드4
타입 213A
헤드8
타입 213A
헤드2
타입 212(219)A
헤드1
타입 212(219)A
헤드3
타입 212(219)A
헤드4
타입 212(219)A
헤드5
타입 212(219)A
헤드6
타입 212(219)A
헤드7
타입 212(219)A
헤드8
타입 212(219)A
헤드3
타입 214A
헤드1
타입 214A
헤드3
타입 211A
헤드4
타입 211A
헤드5
타입 211A
헤드7
타입 211A
헤드8
타입 211A
헤드6
타입 211A
특수노즐 장소
스테이션 No.
27110 -M1- 0 0
■ 노즐 홈 각도에 대하여
YG100R 의노즐에는 ,스테이션의수납위치를구별하기위해서 ,아래그림과같은홈이있습니다 .
각도θ를홈각도라부릅니다 .211A,212A노즐의홈각도는각각90°,60°가됩니다 .213A,215A,
특수노즐의홈각도는120°가됩니다 .
노즐홈 각도
Q
27111-M1- 00
1-10
1

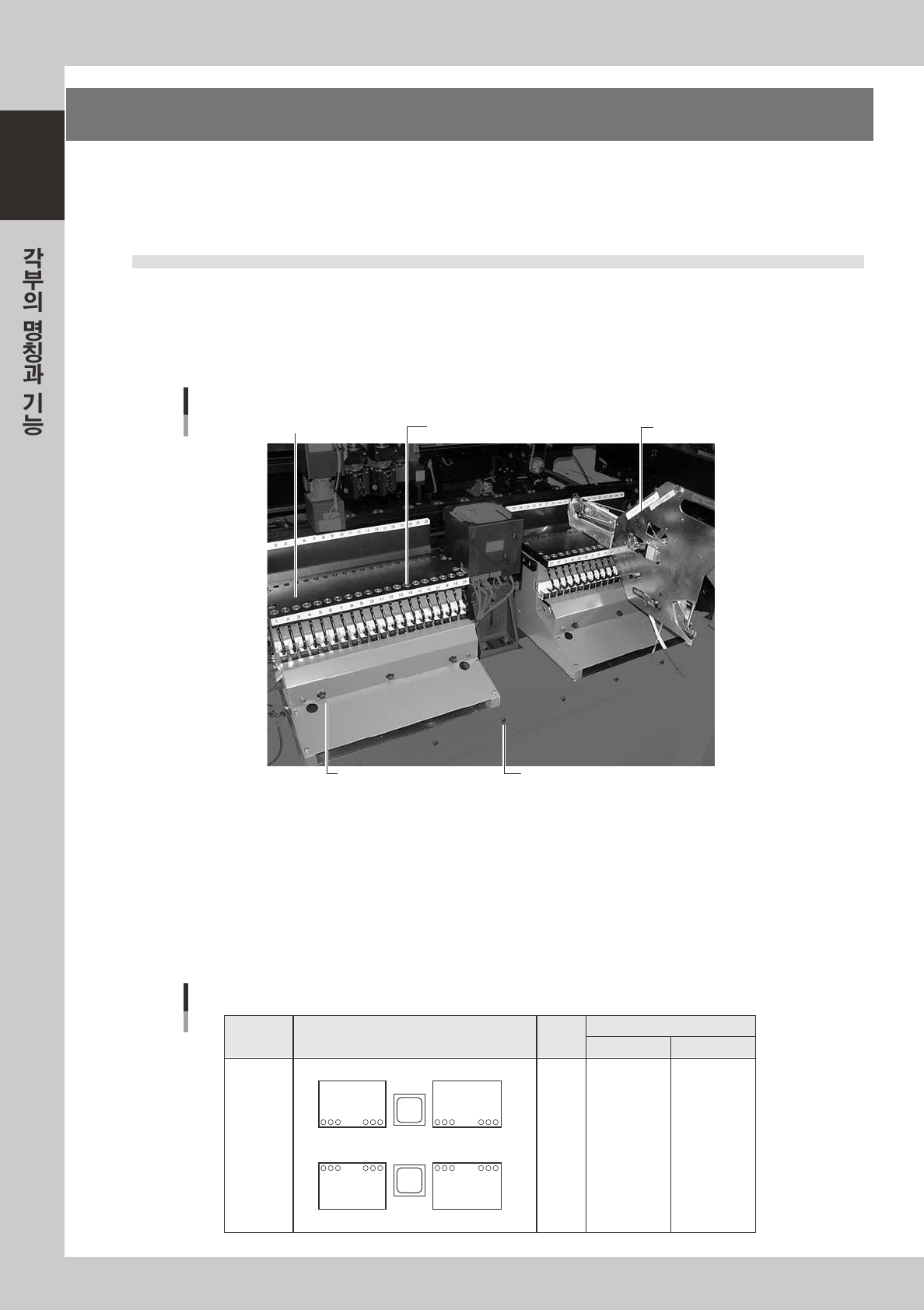

4. 부품공급부
부품공급수단에는 ,피더플레이트상의테이프피더로부터공급하는방법과 ,외부공급장치인트레이로부터공
급하는방법이있습니다 .피더세트부에는 ,테이프피더등을장착하는피더플레이트 ,옵션기기를구동하기위
한전원컨넥터나에어컨넥터가장착되어있습니다 .
4.1 피더 플레이트로부터 공급
4.1.1 고정 피더 플레이트
테이프피더 , 벌크피더 , 스틱피더는 피더플레이트 상에 장착되어 , 마운터에서 공급되는 에어압력에 의해 구
동합니다 .
피더부
피더 구동용 에어 취입구
피더 플레이트
전원컨넥터
에어컨넥터
테이프피더 (별매)
27112-M1-0 0
전원컨넥터
스틱피더등의옵션기기용전원컨넥터입니다 .
에어컨넥터
스틱피더 ,에어건등의옵션기기용의에어컨넥터입니다 .외경Ø4 의에어튜브를접속해서 ,본체로부터의에어를
옵션기기에공급합니다 . 피더플레이트의배치와세트번호는 ,장비의사양에따라다릅니다 .아래그림과같이대표적인
배치를표시합니다 .헤드부의형상과X 축가동범위의관계상 ,각헤드에는사용할수없는피더가있습니다 .
장비의각헤드에서사용할수있는피더세트번호는다음과같습니다 .
1
2
3
4
5
6
7
8
8 ~ 48
7 ~ 47
6 ~ 46
5 ~ 45
4 ~ 44
3 ~ 43
2 ~ 42
1 ~ 41
101 ~ 141
102 ~ 142
103 ~ 143
104 ~ 144
105 ~ 145
106 ~ 146
107 ~ 137
108 ~ 148
1
24
25
48
148
125
124
101
세트번호
구성 헤드타입
앞쪽 뒤쪽
피더 플레이트 구성
양측고속
일괄교환
27113-M1-0 0
