1-15 1 4 . 2 . 2 s A T S 본체 s A T S 의 각 부 의 명 칭과 기능 에 대 해 서 설 명합 니 다 . sATS본체 팔레트 삽입측 1. 매거진 도어 2. 비상정지버튼 4. 도어 스위치 3. DOOR 인디케이터 5. 팔레트 인디케이터 2 7118 - M1- 0 0 1. 매 거 진 도 어 이 도 어를 열 어 서 , 팔 레트 또 는 매 거진을 교환 합 …
1-14
1
7. 팔레트 인디케이터
부품정보에설정되어있는팔레트번호가점등하여 ,팔레트상의트레이부품이없어지면팔레트번호가점멸합니다 .( 아래
표참조 )각매거진에15 등씩 ,합계60 등의인디케이터가있습니다 .
새팔레트를세팅한후 ,점멸하고있는인디케이터버튼을눌러서리세트합니다 .
■ 팔레트 인디케이터 번호와 매거진의 관계
팔레트 인디케이터 번호 매거진
1
〜
15 스테이지 1 의매거진 1
16
〜
30 스테이지 1 의매거진 2
101
〜
115 스테이지 2 의매거진 1
116
〜
130 스테이지 2 의매거진 2
■ 팔레트 인디케이터 점등 패턴
팔레트의 상태 부품의 상황 점등상태
1 개의팔레트에1 종류의부품
부품보충완료
점등
부품소진 점멸
부품사용중
점등
1 개의팔레트에여러종류의부품
팔레트상의모든부품보충완료
점등
팔레트상의모든부품의소진
점멸
복수부품중적어도1 종류가부품소진
점멸
기판데이터에서사용할부품이지정되어있지않다 .
소등
8. 컨베이어 동작 스위치
AUTO/MANUAL: 컨베이어동작의AUTO/MANUAL 모드를전환합니다 .
CHECK: 컨베이어동작을MANUAL 모드로해서기판의육안검사를할때사용합니다 .

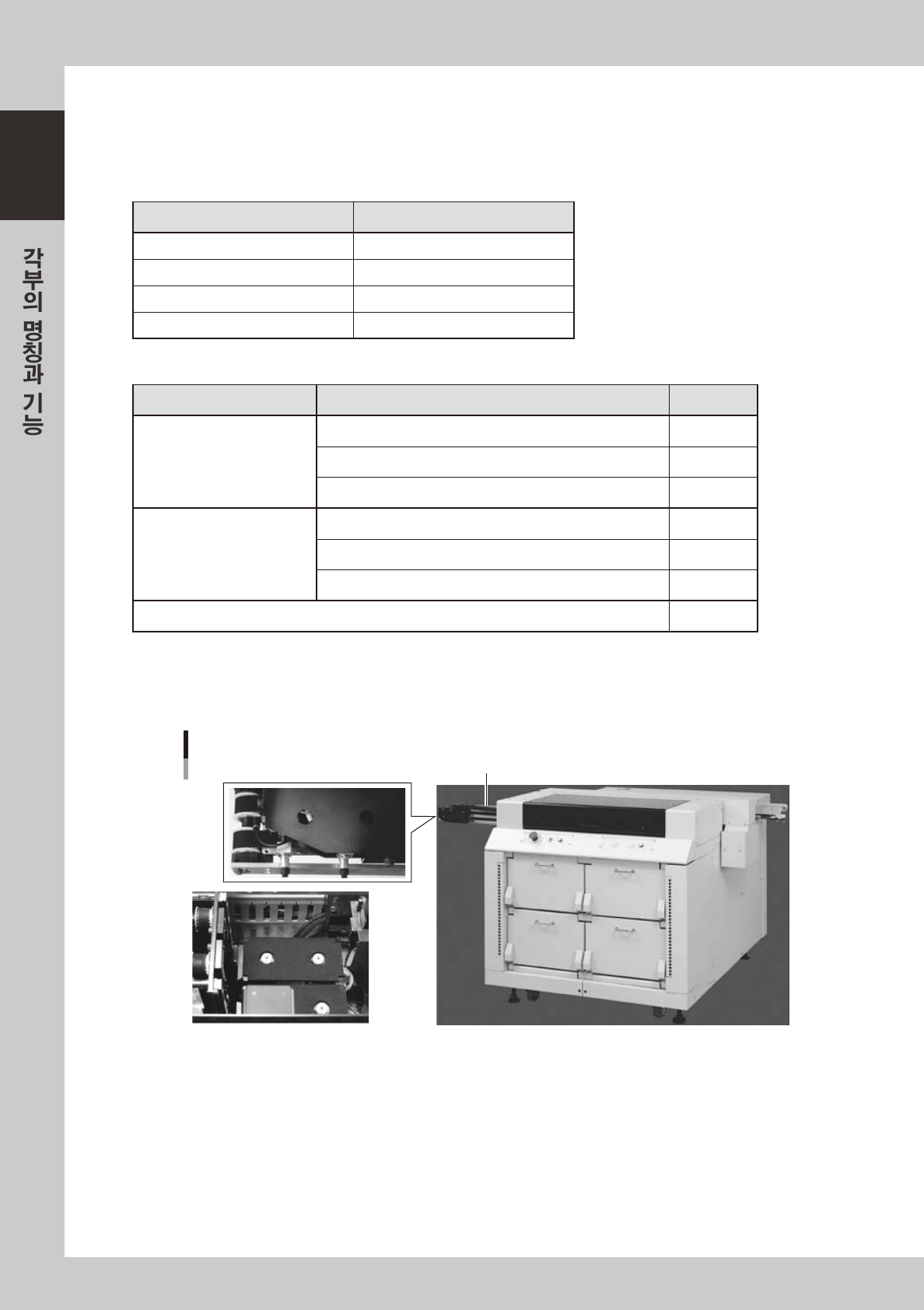

이동탑재 헤드•중계 스테이션
3. 중계 스테이션（마운터 측）
2. DX축
1. 이동탑재 헤드
27117-M1- 00
1. 이동탑재 헤드
dYTF 는2 연이동탑재헤드2 대를갖추고있습니다 .팔레트상의트레이부품을흡착해서마운터측의중계스테이션에
공급합니다 .
2. DX 축
이동탑재헤드를dYTF 와중계스테이션의사이를왕복이동시킵니다 .
3. 중계 스테이션 ( 마운터 측 )
dYTF 의이동탑재헤드로부터부품을받는중계스테이션입니다 .2 연흡착포인트를가진중계스테이션이2 대갖추어져
있어 ,마운터의헤드가부품을흡착할때상승합니다 .
1-15
1

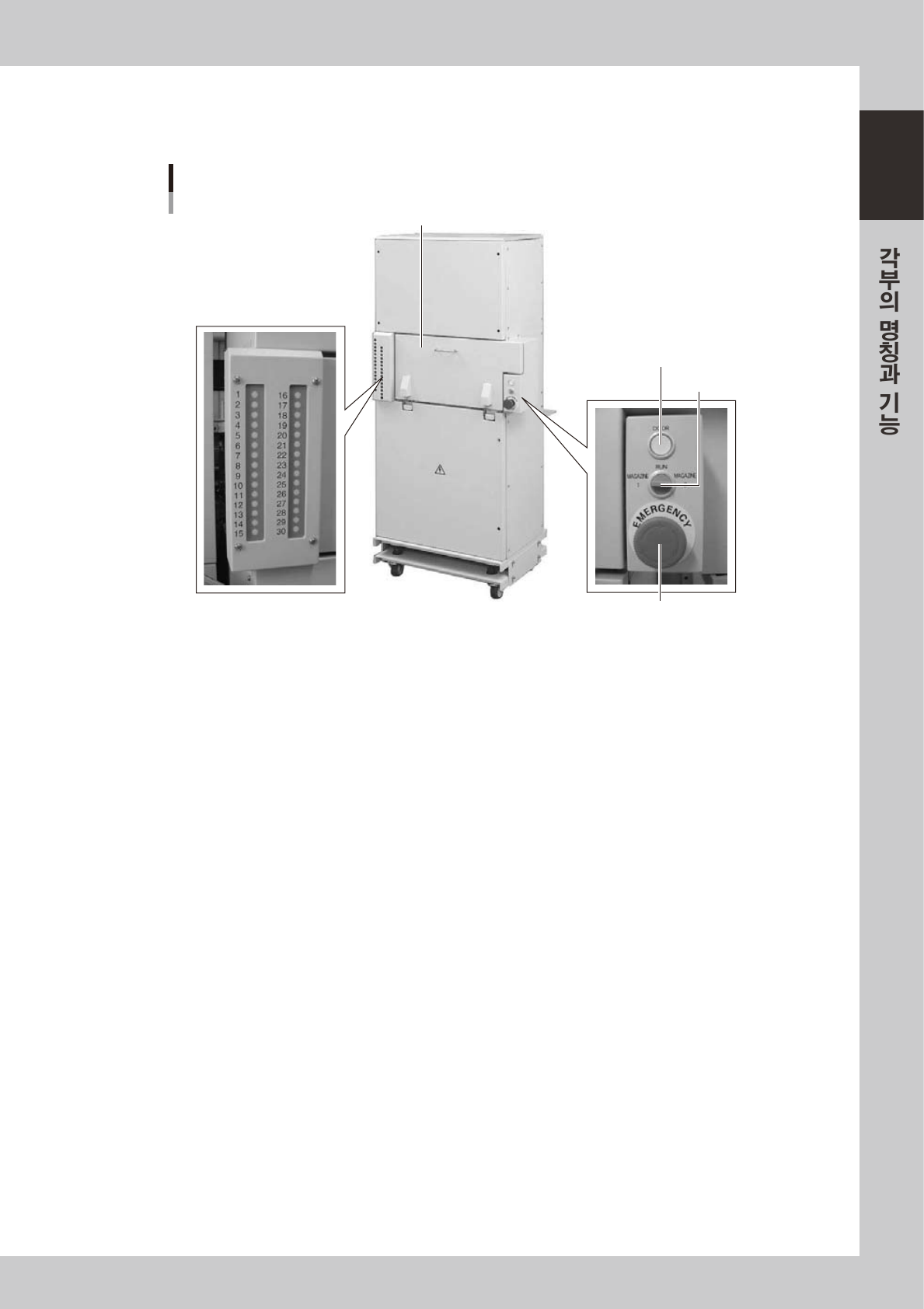

4.2.2 sATS 본체
sATS 의 각부의 명칭과 기능에 대해서 설명합니다 .
sATS본체
팔레트 삽입측
1. 매거진 도어
2. 비상정지버튼
4. 도어 스위치
3. DOOR 인디케이터
5. 팔레트 인디케이터
27118-M1- 00
1. 매거진 도어
이도어를열어서 ,팔레트또는매거진을교환합니다 .매거진은상하로두개를 ( 매거진 1,매거진 2) 수납할수있습니다 .
2. 비상정지버튼
이버튼을누르면비상정지상태로됩니다 .마운터의비상정지버튼과같은기능을합니다 .
3. DOOR 인디케이터
매거진도어가잠겨있을때에점등하고 ,잠금이해제되면소등합니다 .
4. 도어 스위치
이스위치를「MAGA ZINE1」또는「MAGAZINE2」로하면 ,매거진도어를열수있습니다 .[RUN] 으로하면매거진
도어가잠겨서열수없게됩니다 .
매거진1 을교환할때에는「MAGAZINE1」,매거진2 를교환할때에는「MAGAZINE2」를선택하여주십시오 .
1-16
1
5. 팔레트 인디케이터
부품정보에설정되어있는팔레트번호가점등하여 ,팔레트위의트레이부품이없어지면그팔레트번호가점멸합니다 .
( 아래표참조 )1
〜
15 가매거진 1,16
〜
30 이매거진 2 의팔레트인디케이터입니다 .
새팔레트를세팅한후 ,점멸하고있는인디케이터버튼을눌러서리세트합니다 .
■ 팔레트 인디케이터 번호와 매거진의 관계
팔레트 인디케이터 번호 매거진
1
〜
15 스테이지 1 의매거진 1
16
〜
30 스테이지 1 의매거진 2
■ 팔레트 인디케이터 점등 패턴
팔레트의 상태 부품의 상황 점등상태
1 개의팔레트에1 종류의부품
부품보충완료
점등
부품소진 점멸
부품사용중
점등
1 개의팔레트에여러종류의부품
팔레트상의모든부품보충완료
점등
팔레트상의모든부품의소진
점멸
복수부품중적어도1 종류가부품소진
점멸
기판데이터에서사용할부품이지정되어있지않다
소등
