4.2.3 wATS 본체
마운터 본체의 뒷면에 장착되어 있는 wATS 의 각부의 명칭과 기능에 대해서 설명합니다 .

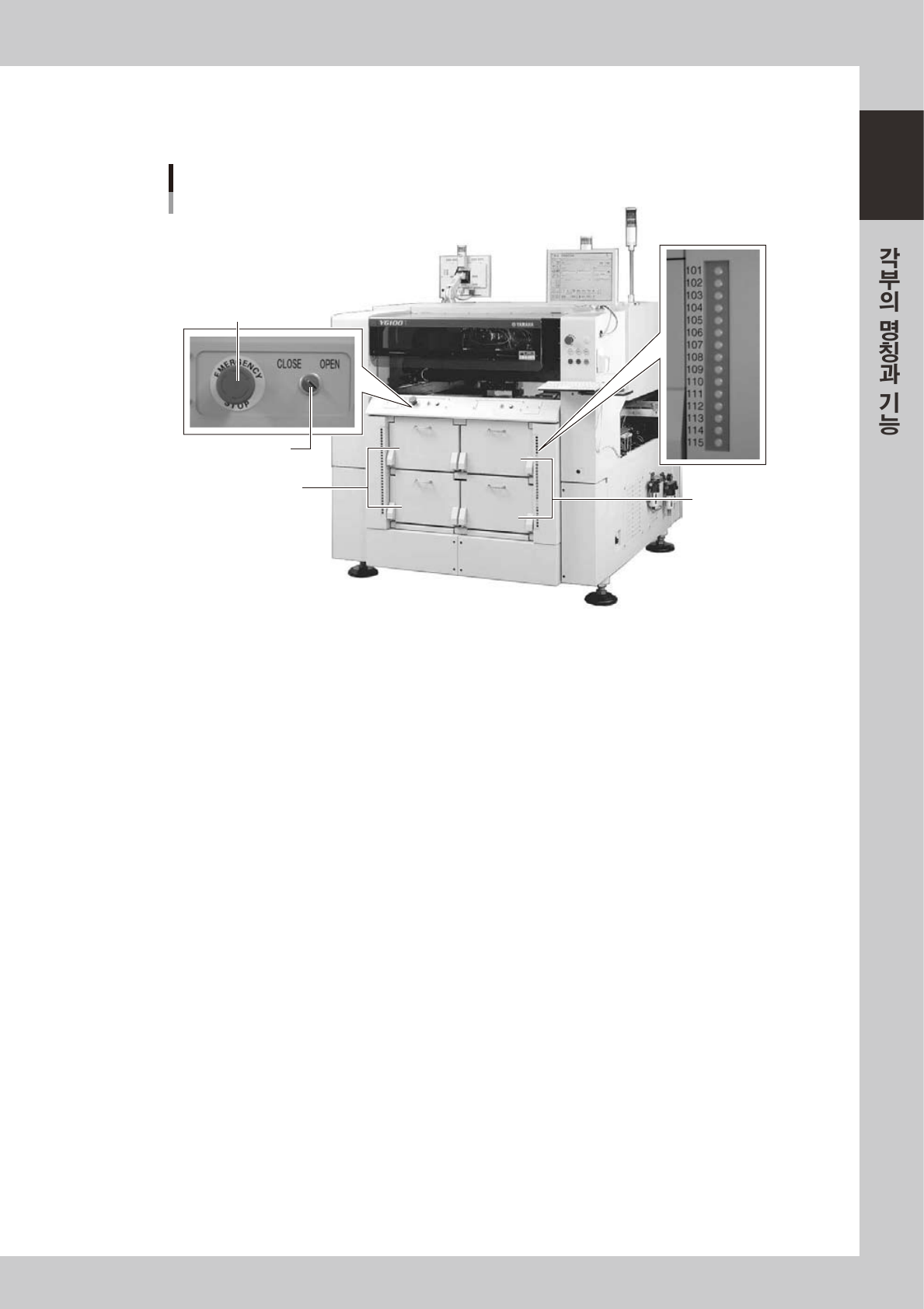

ｗATS본체
마운터 뒷면
1. 매거진 도어
（스테이지1 용）
5. 팔레트 도어 인디케이터
2. 매거진 도어
（스테이지2 용）
4. 도어 스위치
3. 비상정지버튼
27119-M1-0 0
1. 매거진 도어 ( 스테이지 1 용 )
이도어를열어서 ,스테이지 1(AutoTray) 의팔레트또는매거진을교환합니다 .윗쪽이매거진 1,아래쪽이매거진 2 가
됩니다 .
2. 매거진 도어 ( 스테이지 2 용 )
이도어를열어서 ,스테이지 2(AutoTray) 의팔레트또는매거진을교환합니다 .윗쪽이매거진 1,아래쪽이매거진 2 가
됩니다 .
3. 비상정지버튼
이버튼을누르면비상정지상태로됩니다 .마운터의비상정지버튼과같은기능을합니다 .
4. 도어 스위치
이스위치를「Open」으로하면도어잠금이해제되어 ,매거진도어를열수있습니다 .[CLOSE] 로하면매거진도어가
잠겨서 ,스위치램프가점등합니다 .스테이지 1 과스테이지 2 에서각각독립해서조작할수있습니다 .
1-18
1
5. 팔레트 인디케이터
부품정보에설정되어있는팔레트번호가점등하여 ,팔레트위의트레이부품이없어지면그팔레트번호가점멸합니다 .
( 아래표참조 )각매거진15 등씩 ,합계60 등의인디케이터가있습니다 .
새팔레트를세팅한후 ,점멸하고있는인디케이터버튼을눌러서리세트합니다 .
■ 팔레트 인디케이터 번호와 매거진의 관계
팔레트 인디케이터 번호 매거진
1
〜
15 스테이지 1 의매거진 1
16
〜
30 스테이지 1 의매거진 2
101
〜
115 스테이지 2 의매거진 1
116
〜
130 스테이지 2 의매거진 2
■ 팔레트 인디케이터 점등 패턴
팔레트의 상태 부품의 상황 점등상태
1 개의팔레트에1 종류의부품
부품보충완료
점등
부품소진 점멸
부품사용중
점등
1 개의팔레트에여러종류의부품
팔레트상의모든부품보충완료
점등
팔레트상의모든부품의소진
점멸
복수부품중적어도1 종류가부품소진
점멸
기판데이터에서사용할부품이지정되어있지않다 .
소등
1-19
1
5. 컨베이어 유니트와 부품인식 장치
기판을고정하기위해사용하는컨베이어유니트에대해설명합니다 .
4
5
2
1
7 6
3
컨베이어 유니트
뒤에서 본 사진
2712 0-M1- 00
1. 메인스톱퍼
컨베이어내에반입된기판은메인스톱퍼에서정지합니다 .( 더블스톱퍼는옵션 )
2. 푸쉬업 플레이트
푸쉬업상에푸쉬업핀을설치하고 ,기판을아래방향에서부터서포트합니다 .
3. 푸쉬업 핀
푸쉬업상에설치하고 ,기판을아래방향으로부터고정합니다 .
4. 기판누름 플레이트
기판고정시에위에서부터기판의틀을누릅니다 .
5. 클램프식 기판고정 유니트
기판의틀을아래방향으로부터끼워고정합니다 .
6. 멀티 카메라
부품인식용카메라로 ,앞뒤에한대씩장착되어있습니다 .
7. 코플러내리티 체커 ( 옵션 )
멀티카메라와연동해서부품의리드또는BGA 의리니어리티와코플러내리티를측정합니다 .
