소프트웨어화면의기본적인구성과조작방법을설명합니다 .기계조작을하기전에읽어주시기바랍니다 .
2.1 조작화면의 기본구성
YG 시리즈 조작화면은 「스테이터스에리어」 「버튼에리어」 「프리에리어」로 구성되어 있습니다 .
버튼 에리어 1
버튼 에리어 3
버튼 에리어 2
스테이터스 에리어
프리 에리어

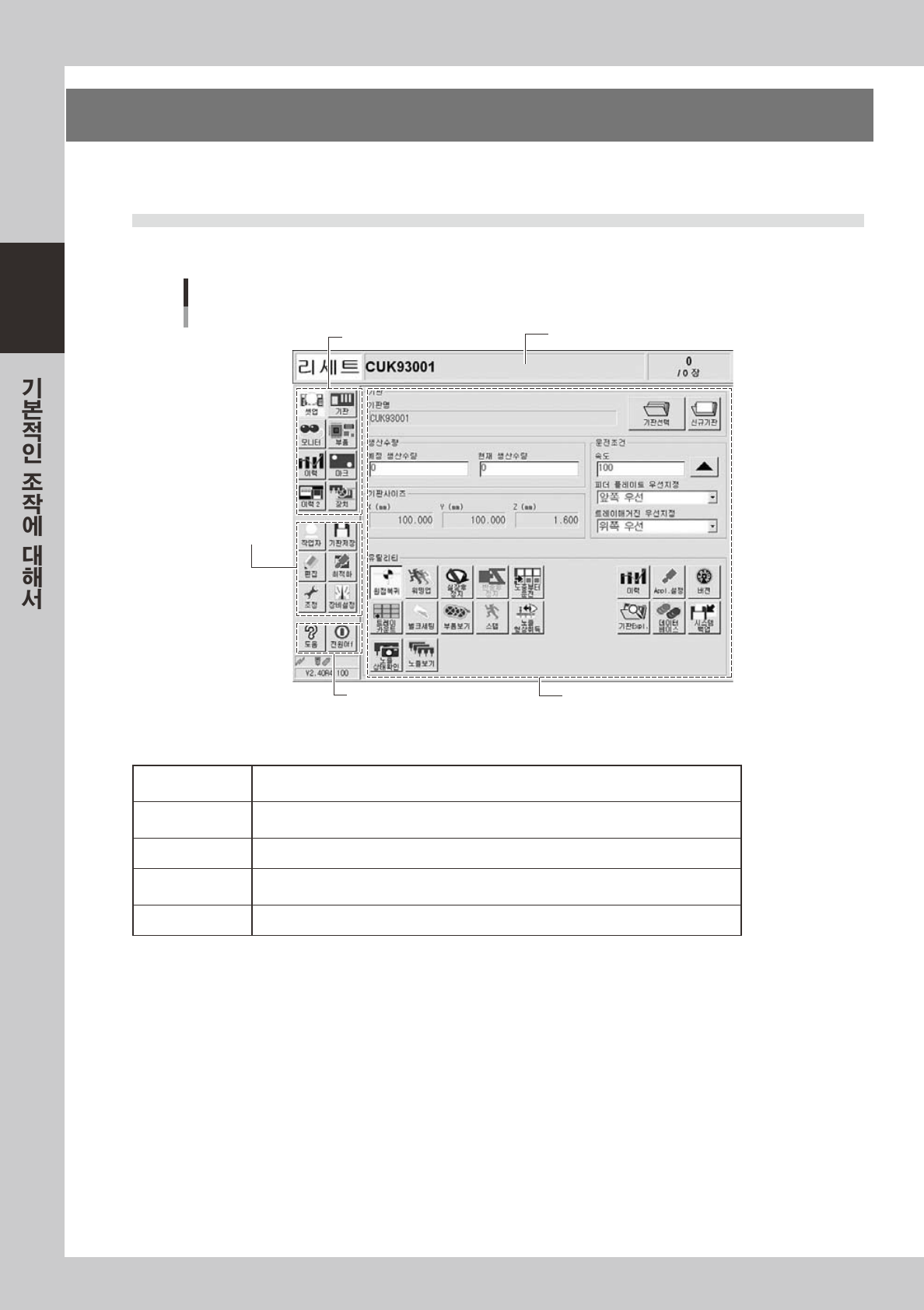

화면구성 예
셋업화면
28 2 00-M1-0 0
■ 화면상의 에리어
스테이터스 에리어
좌측끝에현재의기계상태 ,중앙에선택되어있는기판명 ,우측끝에기판의생산수량을
표시합니다 .
버튼에리어 1
조작상의주요메뉴를선택할수있습니다 .선택한버튼에따라「프리에리어」의화면
내용이바 뀝니다 .
버튼에리어 2 보조적인기능을불러내기위한버튼입니다 .
버튼에리어 3
도움화면을불러내기위한[ 도움 ] 버튼과기계의전원을OFF 로하기위한[ 전원 Off]
버튼이있습니다 .
프리에리어 메뉴버튼에서선택된조작화면이표시됩니다 .
2-9
2

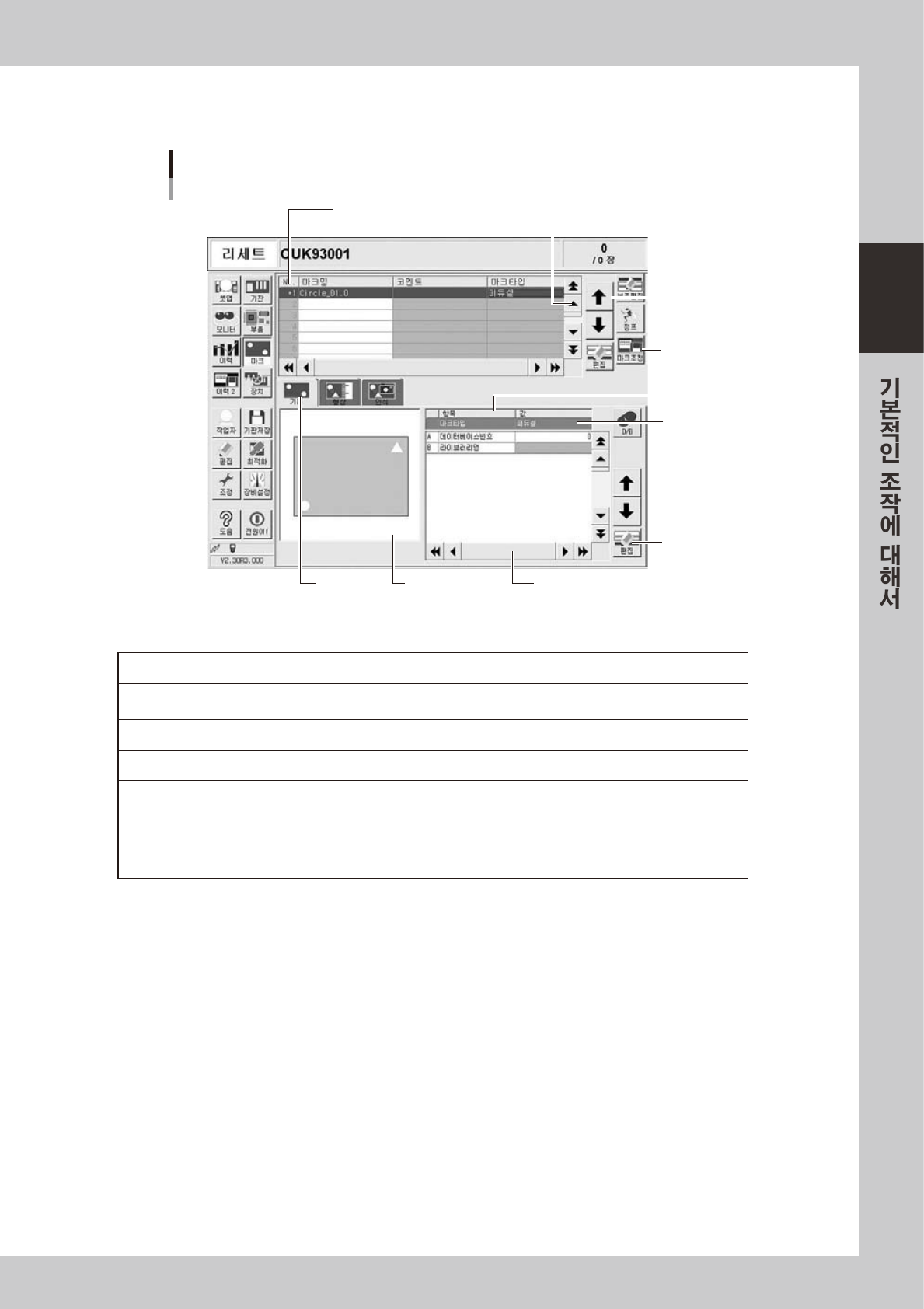

■ 각종 버튼과 입력박스
조작화면상에는각종버튼 ,선택탭 ,입력박스가사용되고있습니다 .
행이동 버튼
세로 스크롤바&버튼
조작화면 예
조작버튼
편집버튼
가로 스크롤바&버튼
보조화면
선택탭
파라미터 리스트
파라미터 입력란
데이터No.리스트
마크화면
28 2 01-M1- 00
■ 화면상의 기타 버튼
선택탭 이탭을선택하면파라미터입력화면의전환이가능합니다 .
파라미터 입력란
파라미터의선택과입력을실행합니다 .키보드조작시에는 ,더블클릭하면편집가능합니다 .
터치패널조작시는화면우측아래의[ 편집 ]버튼을눌러편집박스를팝 업시켜입력합니다 .
스크롤바&버튼 데이터 No. 리스트와파라미터리스트에미처다표시되지않은항목을보고자할때사용합니다 .
행이동 버튼 데이터 No. 리스트와파라미터리스트내의커서행을상하로이동시킵니다 .
조작버튼 목적에따른다음의조작화면과박스가열립니다 .
편집버튼 선택되어있는항목과파라미터의편집대화창을표시합니다 .
보조화면
파라미터의입력에도움이되는정보를일러스트등으로표시합니다 .
파라미터리스트와보조화면내의알파벳은서로대응하고있습니다 .
2-10
2
2.2 셋업화면

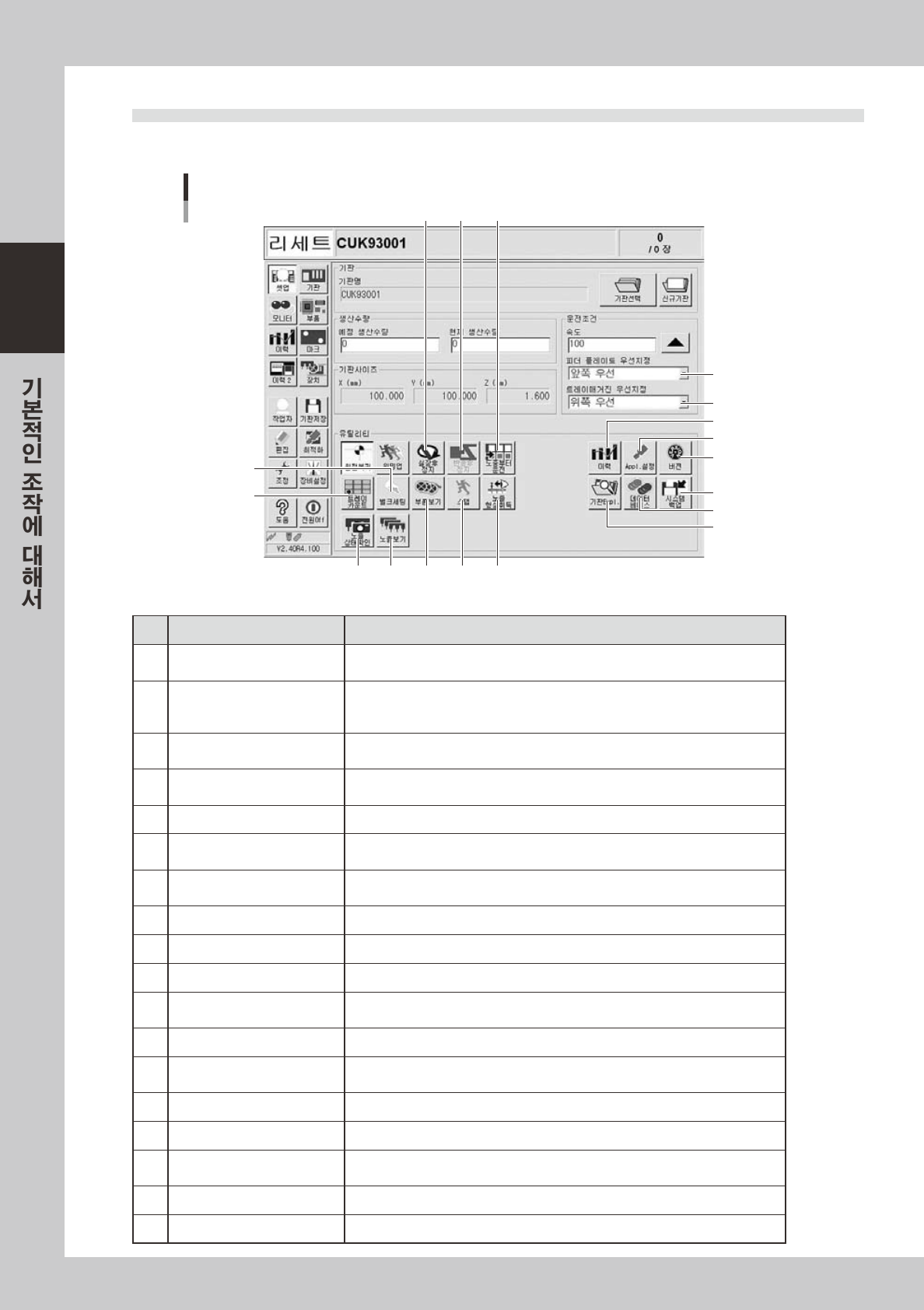

「셋업」화면에서 표시되는 각 버튼의 내용과 기능에 대해서 설명합니다 .
「셋업」화면
1
2
3
4
5
6
7
8
9
10 11
12
131415
16
17
18
28 2 02 -M1-0 0
버튼명 기능
1 피더플레이트우선지정
대체부품설정시에유효로되는기능으로 ,우선지정안함 ,앞쪽우 선 ,뒤쪽우선 ,
자동교환 ( 우선안함 )( 앞쪽우선 )( 뒤쪽우선 ) 의선택을할수있습니다 .
2 트레이매거진우선지정
트레이매거진타입의트레이체인저를겸비하고있을경우 ,매거진간의대체부품설
정이되어있을때 ,유효한기능입니다 .우선지정안함 ,위쪽우선 ,아래쪽우선 ,
자동교환 ( 우선안함 )( 위쪽우선 )( 아래쪽우선 ) 의선택을할수있습니다 .
3 이력
생산이력의저장및이력 1,2 의항목중에서필요한것을선택해서저장 ,리세트 ,
미디어의제거를실행할수있습니다 .
4 Appl. 설정
장비의화면표시에관한설정이나 ,작업자의추가 / 삭제 ,비밀번호의설정등을실
행할수있습니다 .
5 버전 어플리케이션 ,시스템등의버전정보가표시되어있습니다 .
6 시스템백업
장비가가동하기위해필요한기계좌표 ,정도정보 ,옵션장비정보 ,기준좌표등의
장비복원에필요한테이터의백업이나 ,복원조작을할수있습니다 .
7 데이터베이스
생산에필요한부품이나 ,마크정보에관한데이터베이스의백업이나복원및데이
터베이스의소재장소의설정을할수있습니다 .
8 기판Expl. 기판데이터의이동이나 ,백업 ,복원복사등을할수있습니다 .
9 실장후정지 실장결과등을확인 ,다음장비로의기판반송을정지시킬수있습니다 .
10 반송후정지 실장한기판을다음장비로반출한후 ,장비를정지시킬수있습니다 .
11 도중부터운전
실장중 ,어떠한원인으로정지시켜 ,리세트된후 ,계속해서다음탑재위치부터실
장을재개할경우에사용합니다 .
12 노즐형상취득 칩부품용노즐선단의형상을취득할때사용합니다 .
13 스텝
초품실장이나테스트실장시및트러블분석시에목적의위치에서일시정지시킬때
사용합니다 .
14 부품보기 생산셋업시에생산에필요한부품종류나장착위치를확인할수있습니다 .
15 노즐보기 사용할노즐의일람을표시합니다 .
16 노즐상태확인
칩부품용노즐선단의상태를취득할때나노즐선단의오염상태를확인할수있습
니다 .
17 트레이카운트 트레이부품의지금까지의사용수량을표시할수있습니다 .
18 벌크세팅 벌크피더부품공급시에흡착위치까지부품을전송하는데사용합니다 .
