■ 축 이동

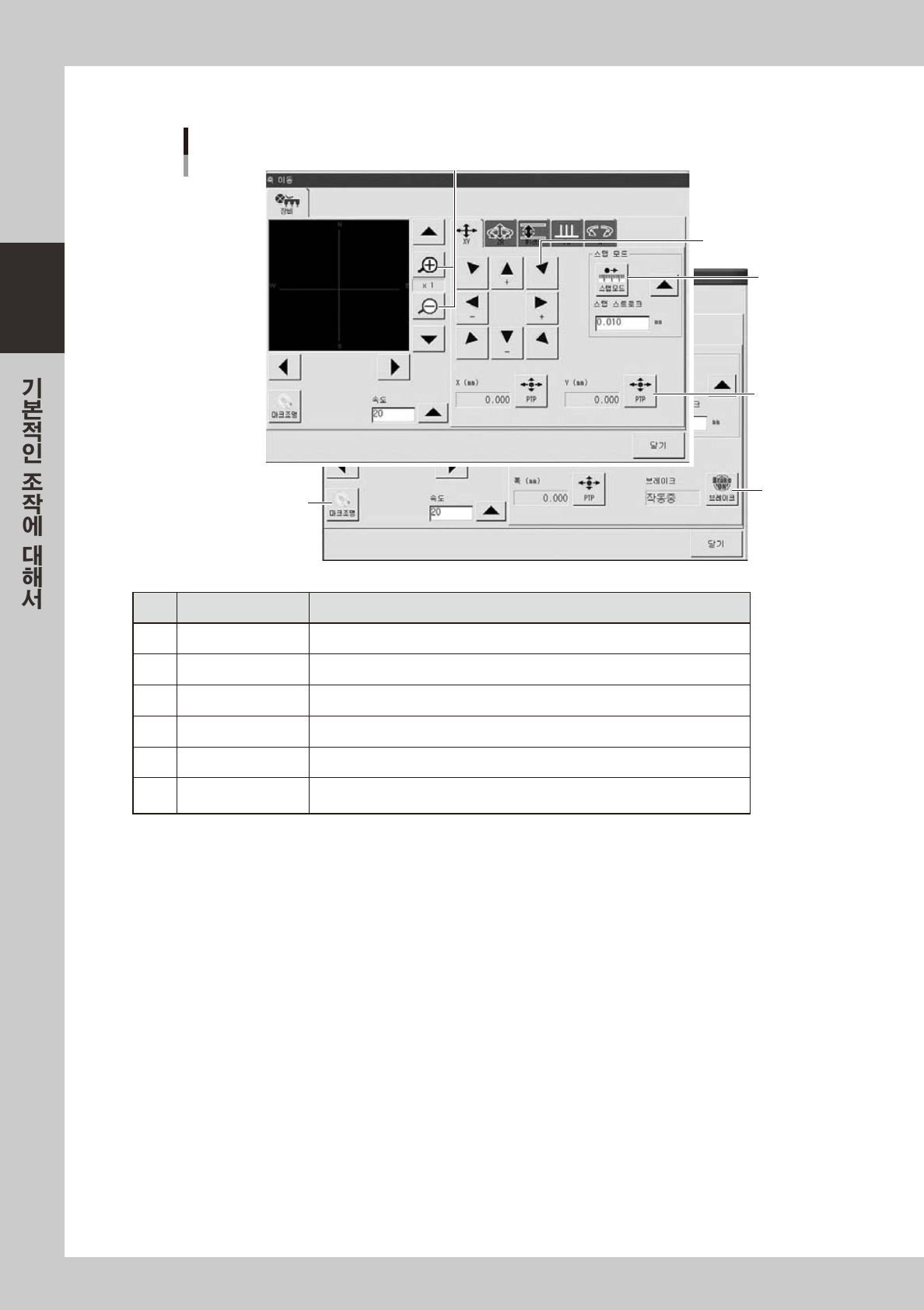

「축 이동」화면
1
2
3
4
5
6
28 2 06-M1-0 0
버튼명 기능
１ 확대 ,축소（＋ ,
−
） 화상의확대 ,축소를실행합니다 .(16 배 ~1/16 배 )
２ 마크조명 마크조명을수동으로변경할수있습니다 .데이터에는영향없습니다 .
３ PTP 지정한좌표로대상이이동합니다 .
４ 스탭모드 스탭스트로크에지정한양만큼화살표키로움직입니다 .
５ 화살표 이동방향으로이동시킬때사용합니다 .
6 브레이크
비상정지상태에서 ,브레이크를해제할때사용합니다 .(W 축과PU 축만 )
서보 ON 하면 ,자동적으로브레이크는해제됩니다 .
2-13
2
■ 헤드 수동조작
「장치」ー「헤드」화면
1
2
3
4
5
6
7
28 2 07-M1- 00
버튼명 기능
1 진공 각헤드의진공 ON/OFF 를실행합니다 .。
2 블로우 각헤드의블로우ON/OFF 를실행합니다 .
3 노즐 STN셔터 노즐스테이션의셔터를개폐합니다 .
4 노즐변경
「노즐변경」대화창이표시되면 ,헤드및노
즐타입을지정해서노즐체인지를실행합니
다 .
5 현재노즐일람
현재 ,헤드에장착되어있는노즐타입의일
람을표시합니다 .
6 축이동 축을이동시키기위해사용합니다 .「컨베이어」화면의축이동과같습니다 .
7 청소블로우 노즐샤프트블로우실행확인화면이표시됩니다 .
8 하중 하중제어대화창이표시되어 ,하중값을입력할수있습니다 .
9 FNC 핀 1,2,3 터렛을잠그고있는 FNC 핀의ON/OFF 를실행합니다 .
10 에어클러치 1,2,3 노즐버핑을제어하고있는에어클러치의ON/OFF 를실행합니다 .
2-14
2
■ 피더 수동조작
「장치」ー「피더」화면
3 4
1
2
28 210-M1-0 0
버튼명 기능
1 좌우화 살표 표시할구동밸브번호화면을스크롤합니다 .
2 상하화 살표 표시할구동밸브번호의앞쪽 ,뒤쪽을전환합니다 .
3 구동밸브 피더셔터구동밸브를ON/OFF 시킵니다 .
4 리세트 모든구동밸브를일괄해서OFF 합니다 .
