2-13
2

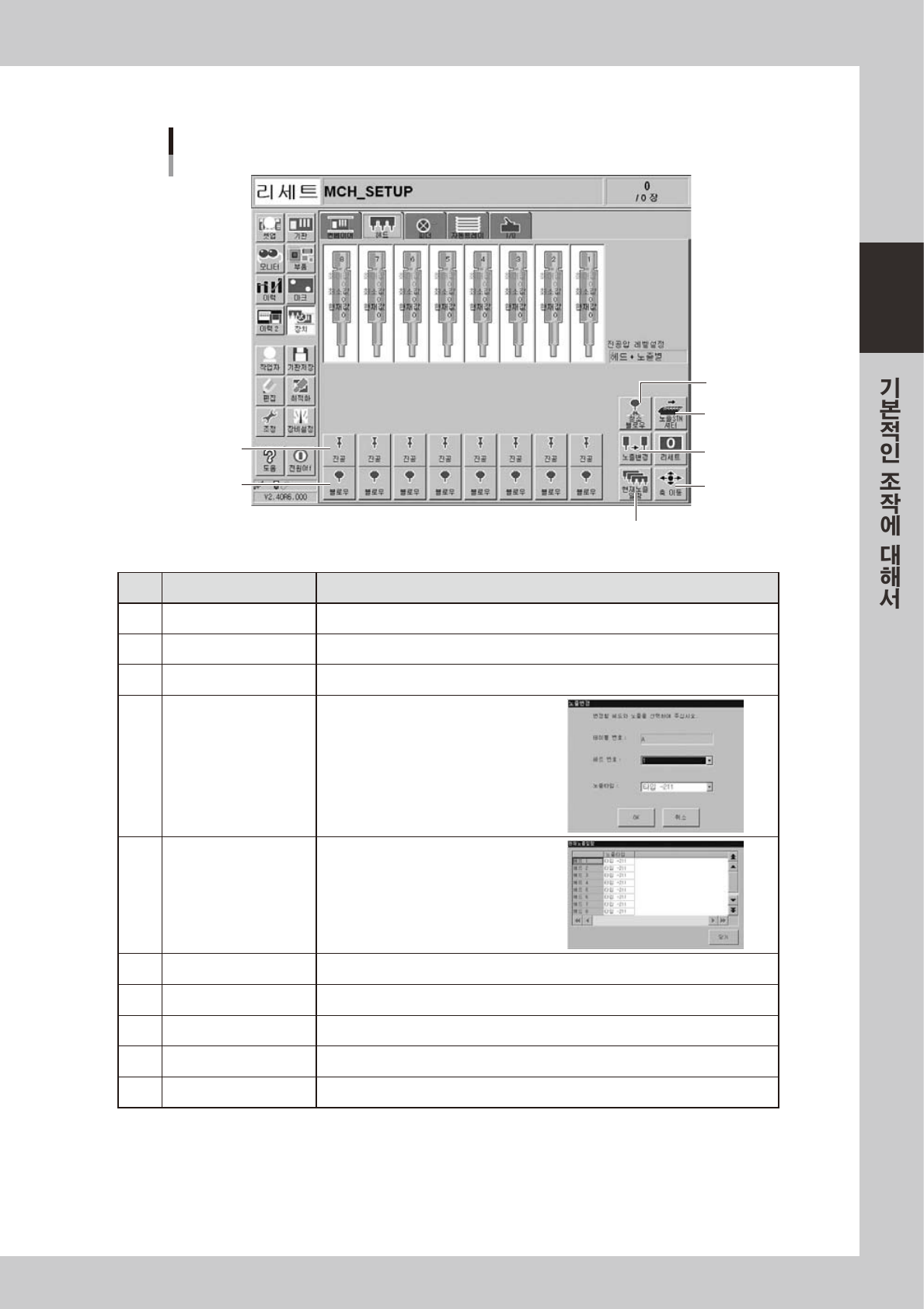

■ 헤드 수동조작
「장치」ー「헤드」화면
1
2
3
4
5
6
7
28 2 07-M1- 00
버튼명 기능
1 진공 각헤드의진공 ON/OFF 를실행합니다 .。
2 블로우 각헤드의블로우ON/OFF 를실행합니다 .
3 노즐 STN셔터 노즐스테이션의셔터를개폐합니다 .
4 노즐변경
「노즐변경」대화창이표시되면 ,헤드및노
즐타입을지정해서노즐체인지를실행합니
다 .
5 현재노즐일람
현재 ,헤드에장착되어있는노즐타입의일
람을표시합니다 .
6 축이동 축을이동시키기위해사용합니다 .「컨베이어」화면의축이동과같습니다 .
7 청소블로우 노즐샤프트블로우실행확인화면이표시됩니다 .
8 하중 하중제어대화창이표시되어 ,하중값을입력할수있습니다 .
9 FNC 핀 1,2,3 터렛을잠그고있는 FNC 핀의ON/OFF 를실행합니다 .
10 에어클러치 1,2,3 노즐버핑을제어하고있는에어클러치의ON/OFF 를실행합니다 .
2-14
2

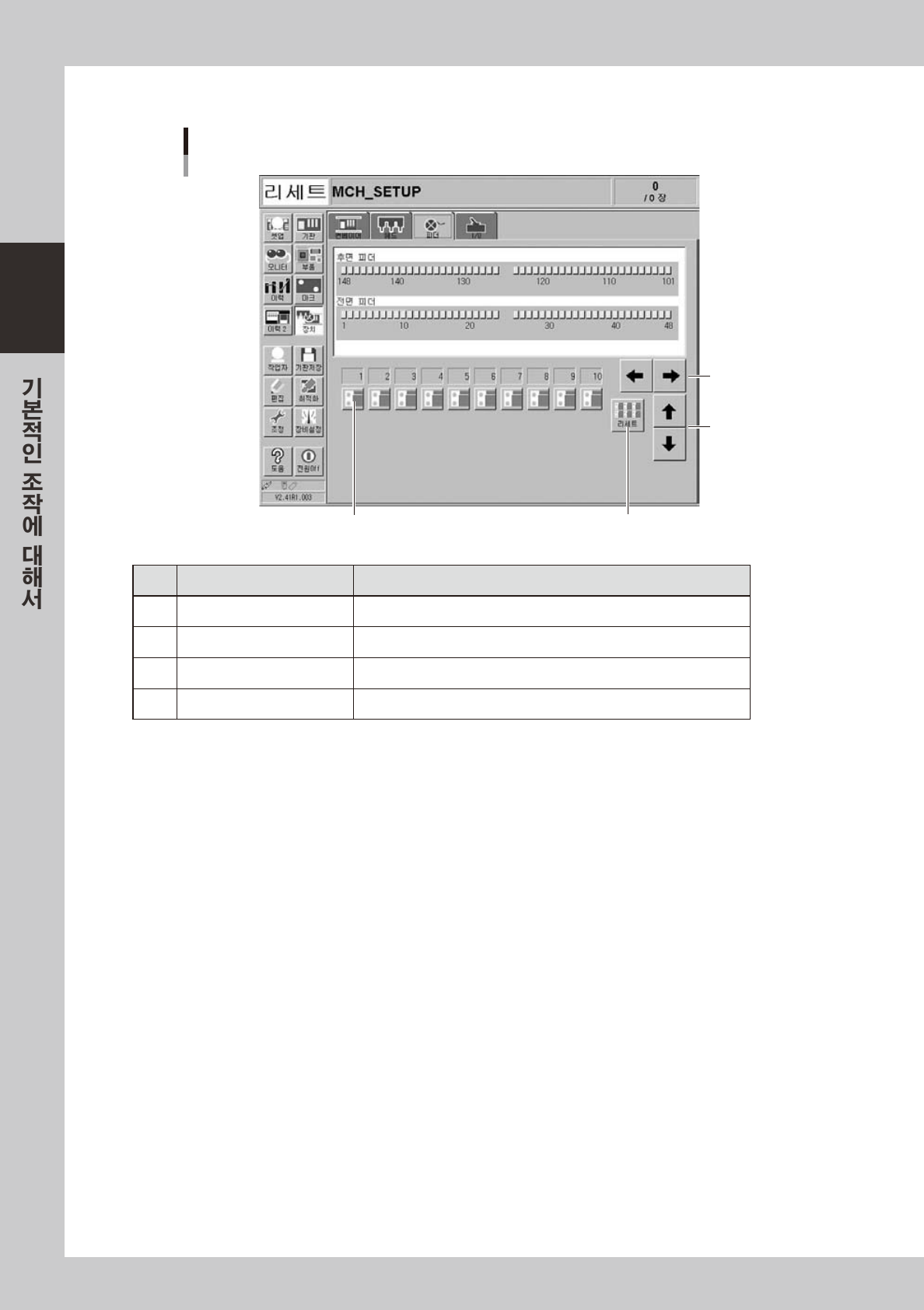

■ 피더 수동조작
「장치」ー「피더」화면
3 4
1
2
28 210-M1-0 0
버튼명 기능
1 좌우화 살표 표시할구동밸브번호화면을스크롤합니다 .
2 상하화 살표 표시할구동밸브번호의앞쪽 ,뒤쪽을전환합니다 .
3 구동밸브 피더셔터구동밸브를ON/OFF 시킵니다 .
4 리세트 모든구동밸브를일괄해서OFF 합니다 .
2-15
2
■ I/O 수동조작
「장치」ー「I/O」화면
1
2
3
상태가 표시된다
28 211-M1- 00
버튼명 기능
1
Output 측표시섹션전환
Output 측의표시섹션을전환합니다 .
•
피더
•
노즐스테이션
•
트레이체인저
•
조명
•
컨베이어
•
헤드
•
와플트레이
•
BSTA( 블로우스테이션 )
•
ATS
•
YTF
•
기타
2
Input 측표시섹션전환
Input 측의표시섹션을전환합니다 .
•
인터락
•
원점리미트
•
ATS
•
덤프스테이션
•
피더
•
노즐스테이션
•
컨베이어
•
조명
•
헤드
•
와플트레이
•
예비
•
YTF
•
기타
3
ON/OFF 전환 커서로선택되어있는부위의밸브를ON/OFF 합니다 .
