2-15
2

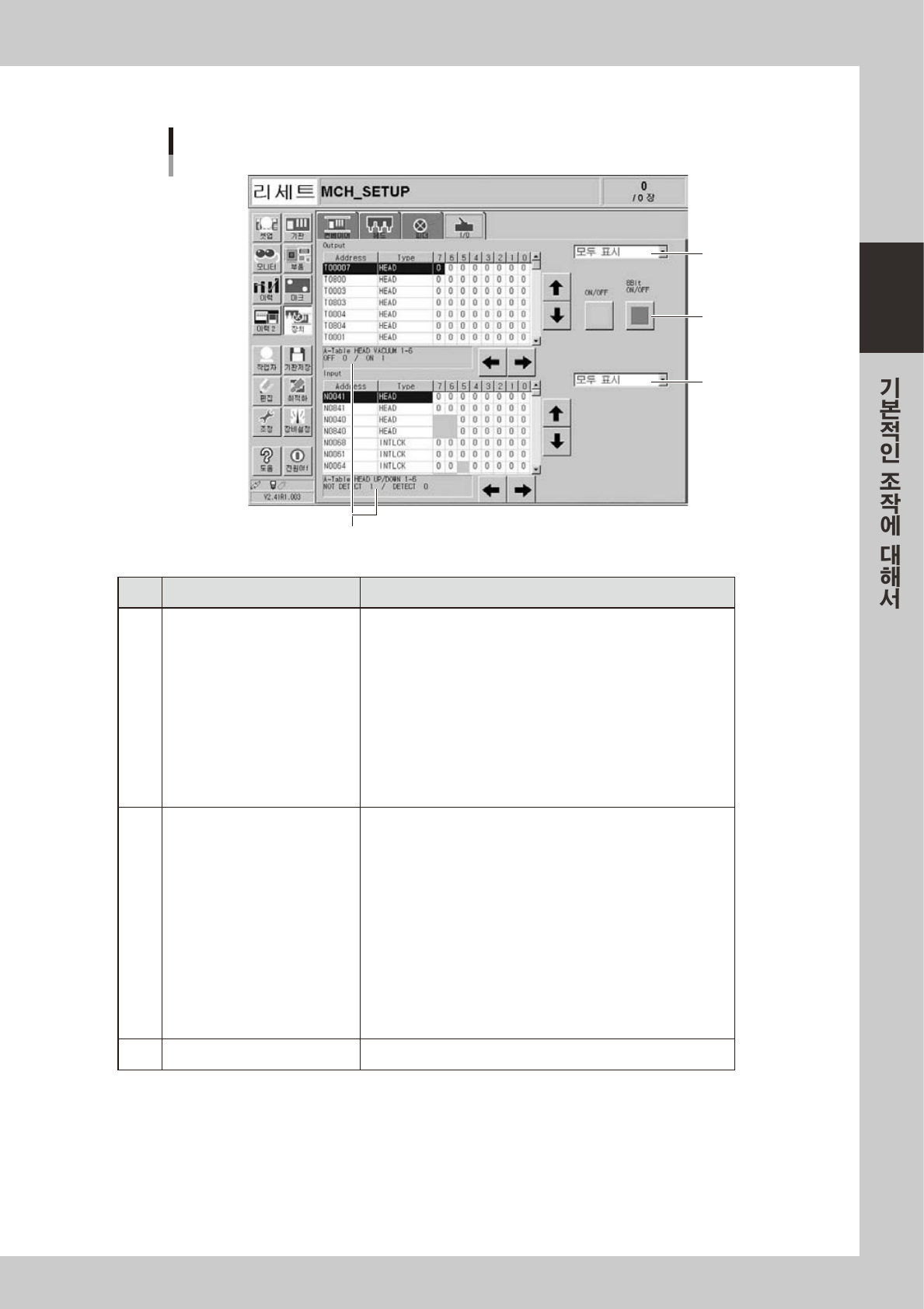

■ I/O 수동조작
「장치」ー「I/O」화면
1
2
3
상태가 표시된다
28 211-M1- 00
버튼명 기능
1
Output 측표시섹션전환
Output 측의표시섹션을전환합니다 .
•
피더
•
노즐스테이션
•
트레이체인저
•
조명
•
컨베이어
•
헤드
•
와플트레이
•
BSTA( 블로우스테이션 )
•
ATS
•
YTF
•
기타
2
Input 측표시섹션전환
Input 측의표시섹션을전환합니다 .
•
인터락
•
원점리미트
•
ATS
•
덤프스테이션
•
피더
•
노즐스테이션
•
컨베이어
•
조명
•
헤드
•
와플트레이
•
예비
•
YTF
•
기타
3
ON/OFF 전환 커서로선택되어있는부위의밸브를ON/OFF 합니다 .
2-16
2
3. 장비의 기동과 종료
장비의기동과종료는조작화면의표시에따라실행해주시기바랍니다 .
장비의 기동과 종료
생산(운전)
비상정지 버튼을 누른다
원점 위치로 이동한다
기계의 전원스위치를 OFF 한다
시작점검을 한다
원점복귀를 실행한다
작업자를 지정한다
[전원OFF] 버튼을 누른다
프로그램이 로드된다
원점복귀화면이 표시된다
원점위치 이동화면이 표시된다
종료화면이 표시된다
생산종료
준비화면이 표시된다
기계의 전원스위치를 ON으로 한다
272 01-M1- 00
2-17
2
3.1 시작전 점검을 한다
e
전원을 투입하기 전에 , 다 음항목을 확인하시기 바랍니다 .
w
경고
점검은 반드시 비상정지 버튼이 눌러진 상태에서 실행하시기 바랍니다 .
■ 시작전 점검일람
점검부위 확인할 내용
에어 장비정면좌측아래의에어압력계의상단값이0.55Mpa 를가리키고있을것 .
전원 장비정면우측아래의전원박스에설정전원이접속되어있을것 .
안전커버 안전커버가닫혀있을것
피더
피더플레이트에확실히고정되어 ,들떠있지않을것 .
피더상에이물질이없을것 .
컨베이어
컨베이어상에이물질이없을것 .컨베이어아래에푸쉬업핀등의유니트가끼어있지않을
것 .
헤드 노즐이정상적인상태로세팅되어있을것 .
노즐 노즐의파손 ,솔더묻음 ,버핑동작의상태가양호할것 .
일괄교환대차（옵션）
플레이트상에이물질이없을것 .일괄교환대차의피더플레이트에부품피더가확실하게
고정되어있을것 .또 ,칩이나먼지등이부착되어있지않을것 .
외부공급장치 ( 옵션 )
(dYTF,wATS,sATS)
팔레트스테이지상에팔레트가없을것 .
매거진도어가닫혀있을것 .
매거진에서팔레트가스테이지쪽으로나와있지않을것 .
도어스위치가「CLOSE」로되어있을것 .(sATS 는「RUN」으로되어있을것 .)
QFP 덤프스테이션
（옵션）
피더플레이트에확실하게고정되어있을것 .또 ,칩이나먼지등이부착되어있지않을것 .
w
경고
표시등은 장비상태를 나타내는 중요한 기기입니다 . 운전중에는 녹색 , 에러발생시와 인터락중에는 황색 , 비상정지중은
적색등이 점등됩니다 . 표시등의 녹색등이 점등되어 있을 때는 절대로 신체의 일부를 가동범위 내에 넣지말아 주십시오 .
