2-21 2 4 [ 시 작 ] 버 튼 을 눌 러 워밍 업 운 전 을 시 작 합 니 다 . 「 진행 상 태」 의 화 면 에 워밍업의 경 과시간 과 상 태가 표 시됩니다 . 워밍업의 운전화면 2 8 2 16 - M 1- 0 0 c 주의 워 밍업 운 전도 중에이상이발생한경 우에는[ 정 지 ] 버튼을눌러운전 을중단하고 ,원 인 을규명 하 고 , 대책 을취 하시…

2-20
2

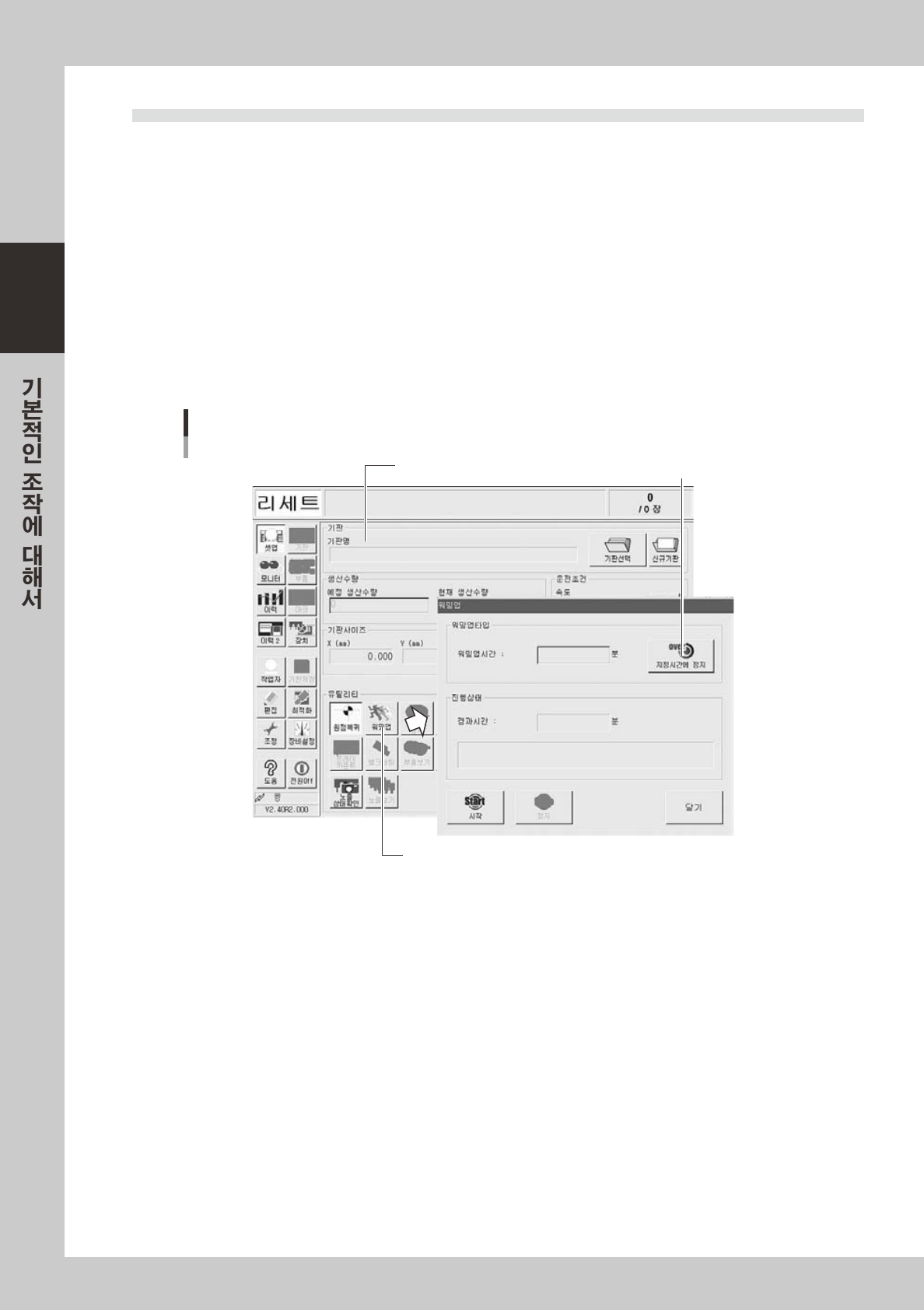

3.3 워밍업을 실행한다
원점복 귀한 후 , 워밍업운전을 실행하시기 바랍니다 . 워밍업실행 시간은 10 분정도면 됩니다 .
단 , 앞 생산으 로부터 2 시간 이내일 때는 워밍업운전은 하지 않아도 됩니다 .
1
시작전 점검을 하고나서 장비를 기동합니다 .
시작전점검항목과장비기동방법에대해서는「본장3.1 시작전점검을한다」를참조하시기바랍니다 .
2
셋업화면의 [ 워밍업 ] 버튼을 누릅니다 .
셋업화면의[ 워밍업 ] 버튼을누르면「워밍업」화면이표시됩니다 .
3
워밍업시간을 입력합니다 .
[ 지정시간에정지 ] 버튼을눌러 ,워밍업시간을입력해주시기바랍니다 .
보통10 분정도면됩니다 .
[워밍업] 버튼을 눌러서 워밍업 화면을 연다
셋업화면
워밍업 시간설정
이 버튼을 눌러 워밍업 시간을 입력한다.
28 215-M1-0 0

2-21
2
4

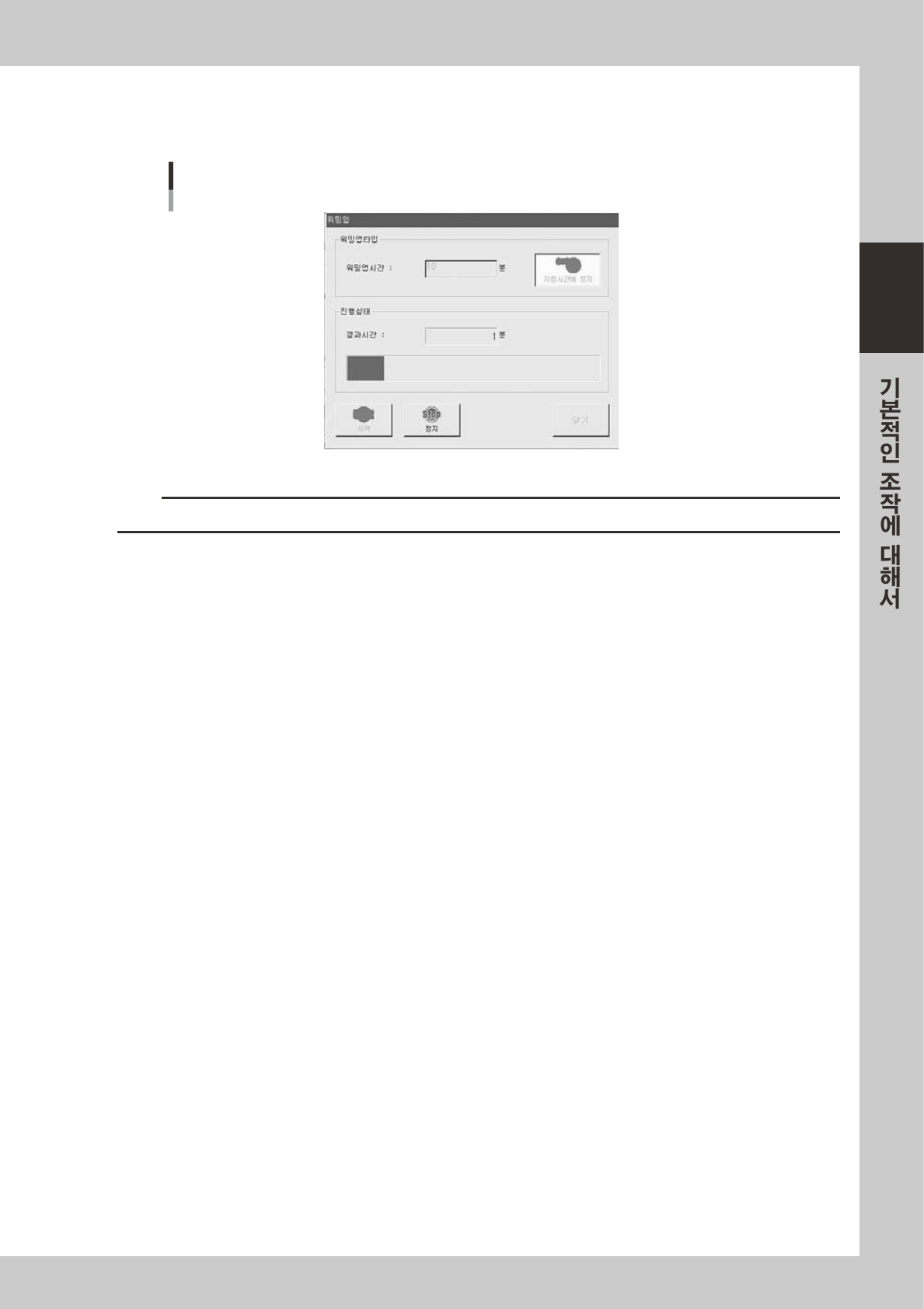

[ 시작 ] 버튼을 눌러 워밍업운전을 시작합니다 .
「진행상태」의화면에워밍업의경과시간과상태가표시됩니다 .
워밍업의 운전화면
28 216-M1-0 0
c
주의
워밍업운전도중에이상이발생한경우에는[ 정지 ] 버튼을눌러운전을중단하고 ,원인을규명하고 , 대책을취하시기바랍니다 .
5
종료합니다 .
Step3 에서설정한시간이경과하면 ,장비는자동적으로운전을정지합니다 .[ 닫기 ] 버튼을눌러서
전화면으로되돌아갑니다 .

2-22
2

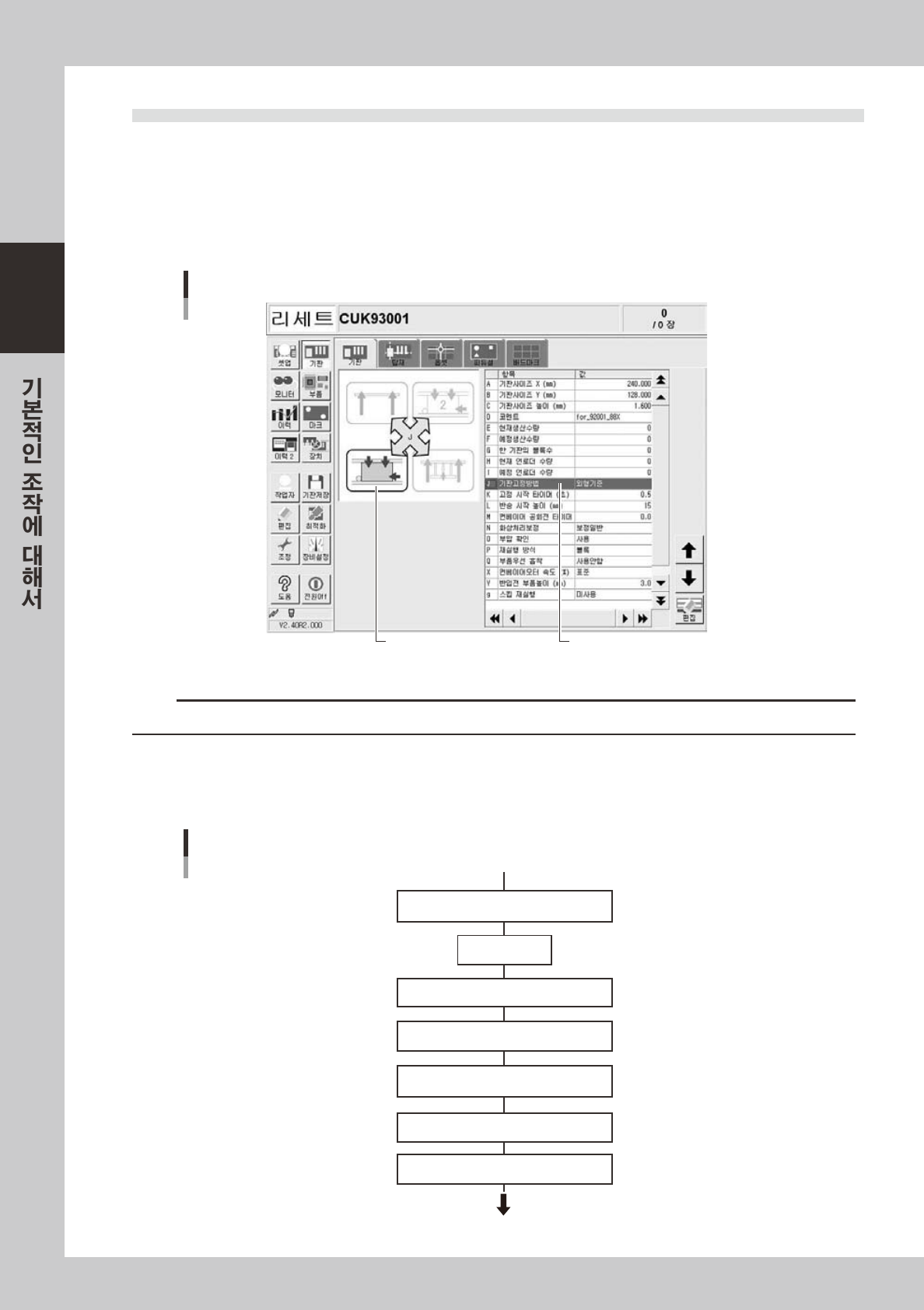

3.4 컨베이어의 셋업을 실행한다
생산기판 을 변경하는데 따라 , 그 기판에 맞춰 컨베이어 유니트를 조정하거나 , 사 용피더의 준비를 해야합니
다 . 여기에서는 컨베이어 유니트의 셋업전환에 대해 설명합니다 .
기판고정방법
기판고정방법은일반적으로「외형기준」으로합니다 .기판의틀을들어올려기판누름플레이트에끼워서고정합니다 .
기판의틀이외는푸쉬업핀을사용해서기판을지탱합니다 .
기판고정방법
기판고정 방법의 확인
기판고정 이미지
28 217-M1- 00
c
주의
생산할기판에슬릿등이있는경우에는 ,컨베이어의각기판센서로기판을검출할수없을가능성이있습니다 .
3.4.1 작업의 흐름
「셋업작업의 흐름」에 따라서 실행해 주십시오 .
컨베이어 폭을 조정
비상정지 ON
메인스톱퍼를 올린다
기판누름 플레이트를 조정
푸쉬업 핀을 배치
운전
외형기준
셋업작업의 흐름
푸쉬업 ON
기판을 반입한다
272 03 -M1-0 0
