2-32
2
2. 부품트레이를 팔레트에 세팅한다
1 장의팔레트에는여러장의부품트레이를세팅할수있습니다 .세팅방법은다음과같습니다 .
1
부품트레이 고정용 자석을 떼어냅니다 .
2
팔레트에 부품트레이를 세팅합니다 .
부품트레이의모서리를팔레트위치기준 ( 팔레트원점 ) 에맞춰서세팅합니다 .트레이를세팅하면 ,
자석으로트레이를고정시킵니다 .

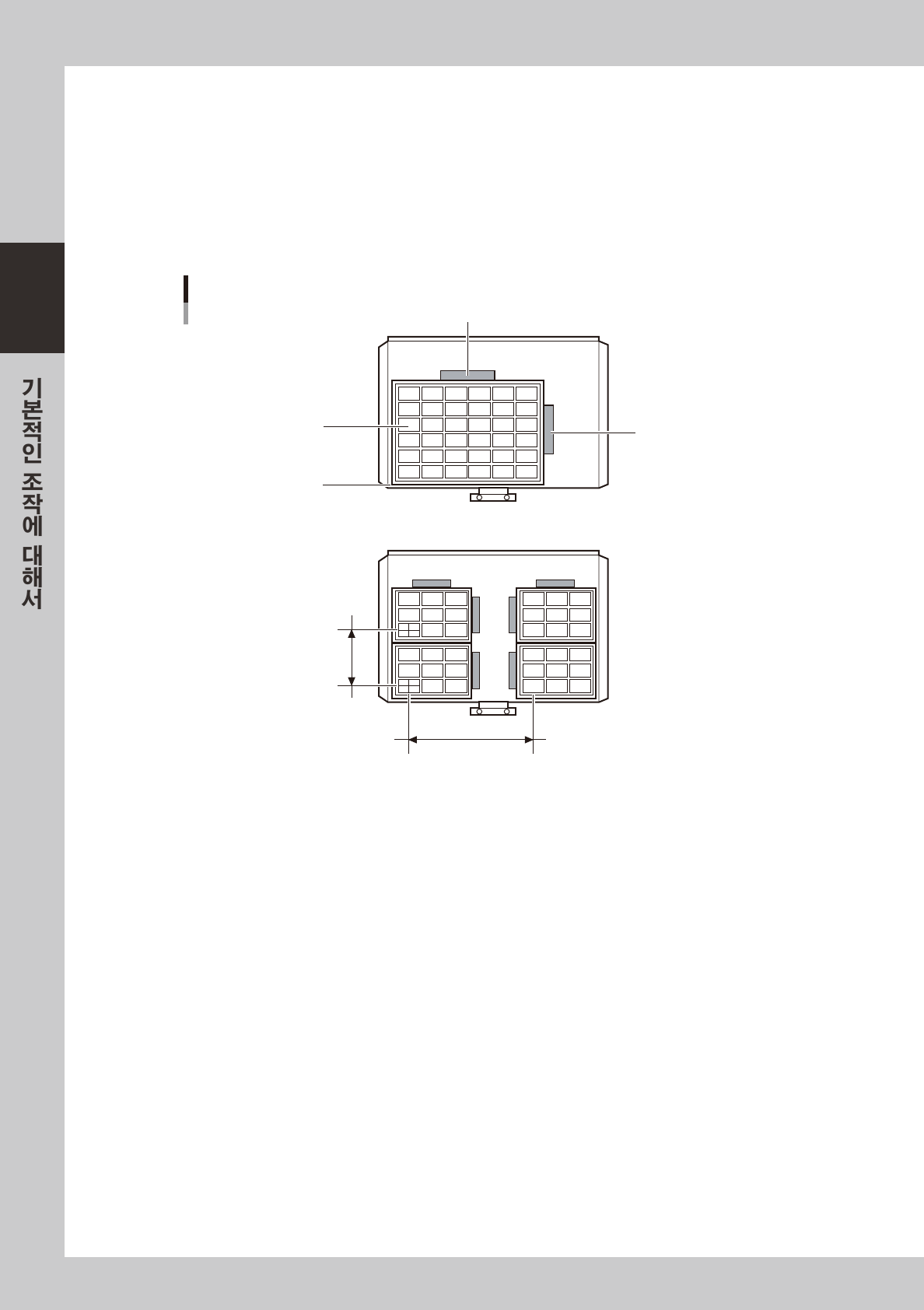

부품트레이의 고정
1장의 경우
여러장의 경우
고정용 좌석
고정용 좌석
트레이
트레이 피치Y
팔레트 위치기준
(팔레트 원점)
트레이 피치X
27216 -M1- 00
3
부품트레이의 고정상태를 확인합니다 .
트레이부분을움직여서 ,자석으로단단히고정되어있는지를확인하여주십시오 .
2-33
2
3. 팔레트를 매거진에 세팅한다
1
매거진을 수평한 장소에 놓습니다 .
2
팔레트 누름대를 당깁니다 .
Latchlever 를밑으로내리면서 ,팔레트누름대를앞쪽으로당깁니다 .
팔레트 누름대
Latch lever
팔레트 누름대
27217-M1- 00
3
팔레트를 삽입합니다 .
팔레트의Palletextractneck 를안쪽으로해서 ,수평으로한다음매거진단에삽입합니다 .
반대쪽의팔레트빠짐방지샤프트에가볍게닿을때까지밀어넣어주십시오 .( 팔레트를교환할경우에
는 ,사용한팔레트를매거진으로부터인출한다음 ,새팔레트를삽입하여주십시오 .)
팔레트의 삽입
27218 -M1-0 0
2-34
2
4
사용할 팔레트 전부를 정확한 매거진단에 삽입합니다 .
n
요점
• 매거진의 양사이드에는 팔레트 삽입단을 틀리지 않게 단수를 표시하는 검은색과 은색의 번호가 적혀있는 라벨이 붙어 있
습니다 .
• [ 부품 ] -「트레이」정보의「팔레트 번호 개시 / 종료」파라미터에서 설정한 매거진단에 팔레트를 삽입해 주십시오 .
팔레트 삽입단의 번호표시
27219-M1- 00
5
팔레트 누름대를 닫습니다 .
Latchlever 를밑으로당기면서 ,누름대를닫아주십시오 .
