1.1 「도중부터 운전」을 사용한다
「셋업」화면의 [ 도중부터 운전 ] 버튼을 누르면 , 「도중부터 운전」대화창이 열립니다 .
기판의 생산도중에 리세트한 데이터를 계속해서 실장하고 싶은 경우나 , 특정의 블록 또는 특정의 탑재
포인트만 실장하고 싶은 경우에 사 용합니다 . 이 기능은 설정후 첫번째 기판에만 유효하고 , 다음 기판
부터는 정상적인 탑재작업을 합니다 .
[도중부터 운전] 버튼
[도중부터 운전] 화면
283 0 4-M1- 00
1.1.1 저장되어있는 데이터 읽기
자동운전을 도중에서 리세트하면 자동적으 로 그 때의 상태가 저장됩니다 . 「도중부터 운전」대화창의
[ 읽기 ] 버튼을 누르면 , 작업을 중단했을 때의 정보가 읽혀집니다 . 자 동운전을 재개하면 , 정지되었던
시점의 상태부터 계속해서 부품을 실장할 수 있습니다 . 또한 , 에러에 관한 정보도 저장되어 있기 때문에 ,
여러가지 이유로 탑재되지 않은 데이터의 실장도 실행합니다 .
저장되어있는 데이터의 읽기후
자동운전재개
1
5
블록 NO.1
실장재개
블록 NO.2
2
6
3
7
4
8
1
5
2
6
3
7
4
8
1
5
블록 NO.1 블록 NO.2
2
6
3
7
4
8
1
5
2
6
3
7
4
8
: 탑재
: 미탑재
리세트
2730 0-M1- 00
3-5
3
1.1.2 탑재플래그의 편집
탑재번호를 지정함에 따라 , 특정의 탑재포인트만 실장할 수 있습니다 . 또한 실장도중에 정지 , 리세트한
경우 , [ 읽기 ] 버튼을 누르고 데이터를 읽은 후 [ 탑재플래그 ] 버튼으로 각 탑재포인트의 「탑재완료」수정을
할 수 있습니다 .
[탑재 플래그]버튼
탑재플래그의 편집
「옵셋번호」선택박스
탑재완료 플래그
283 0 5 -M1-0 0
n
요점
분할기판용 옵셋기능을 사용하고 있는 경우는 ,「옵셋번호」를 선택함으로서 블록별 탑재데이터 편집도 가능합니다 .
단 , 이 기능은 첫번째 기판에만 유효하고 , 다음 기판부터는 일반적인 탑재작업을 행합니다 .
3-6
3
2. 생산을 종료하고 전원을 OFF 한다
기판의생산을종료하는방법에대하여설명합니다 .
1
운전을 중지합니다 .
운전을중지하는방법에는다음의4 가지가있습니다 .
e
1. Emergencystop버튼
비상시에사용합니다 . 평상시는사용하지말아주십시오 .
2.「Stop」버튼 ( 오퍼레이션패널 )
비상정지버튼과같이무조건운전이중단되지만 ,「START」버튼을누르면운전이재개됩니다 .
3. [ 실장후정지 ] 버튼 ( 조작화면 )
현재의기판실장이완료되면 ,장비가정지합니다 .
4. [ 반송후정지 ] 버튼 ( 조작화면 )
현재컨베이어내에있는기판을생산하고종료시키고싶은경우에사용합니다 .
컨베이어내에있는기판은모두실장 ,반출되고상류측장비에서기판이들어오지않습니다 .
c
주의
자동운전중에는 ,비상정지시이외에는비상정지버튼을누르지마십시오 .
2
운전을 리세트합니다 .
오퍼레이션패널의「RESET」버튼을누르면 ,기판생산준비상태로돌아갑니다 .
3

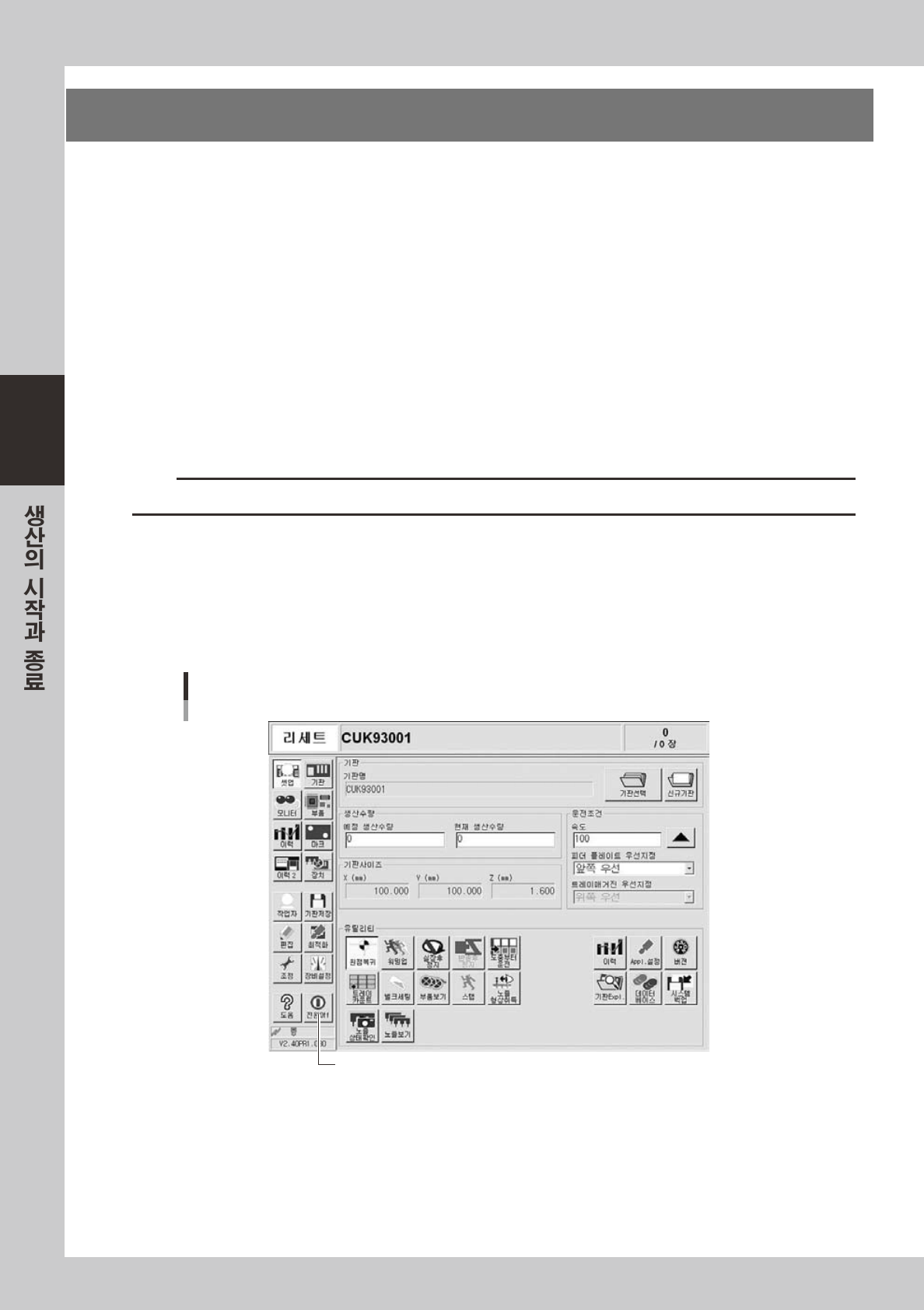

[ 전원 off] 버튼을 누릅니다 .
좌측의버튼에리어에서[ 전원Off] 버튼을눌러주십시오 .
[전원Off] 버튼
[전원Off] 버튼
