3-8 3 3 . 생 산 중 의 모 니 터 표 시 생산 중 에 운 전상 태를 확 인하고 싶을 때는 [ 모 니터 ] 버튼을 눌 러 주 십 시오 . 「 전 체」 , 「 출 력」 , 「비 젼 」 , 「 보 정」 , 「 재 시도 」 탭을 선택하 면 실장 중의 정보확 인을 할 수 있습 니다 . 3 . 1 전 체 이 화 면은 현 재 생 산 중 인 기 판…
3-7
3
4

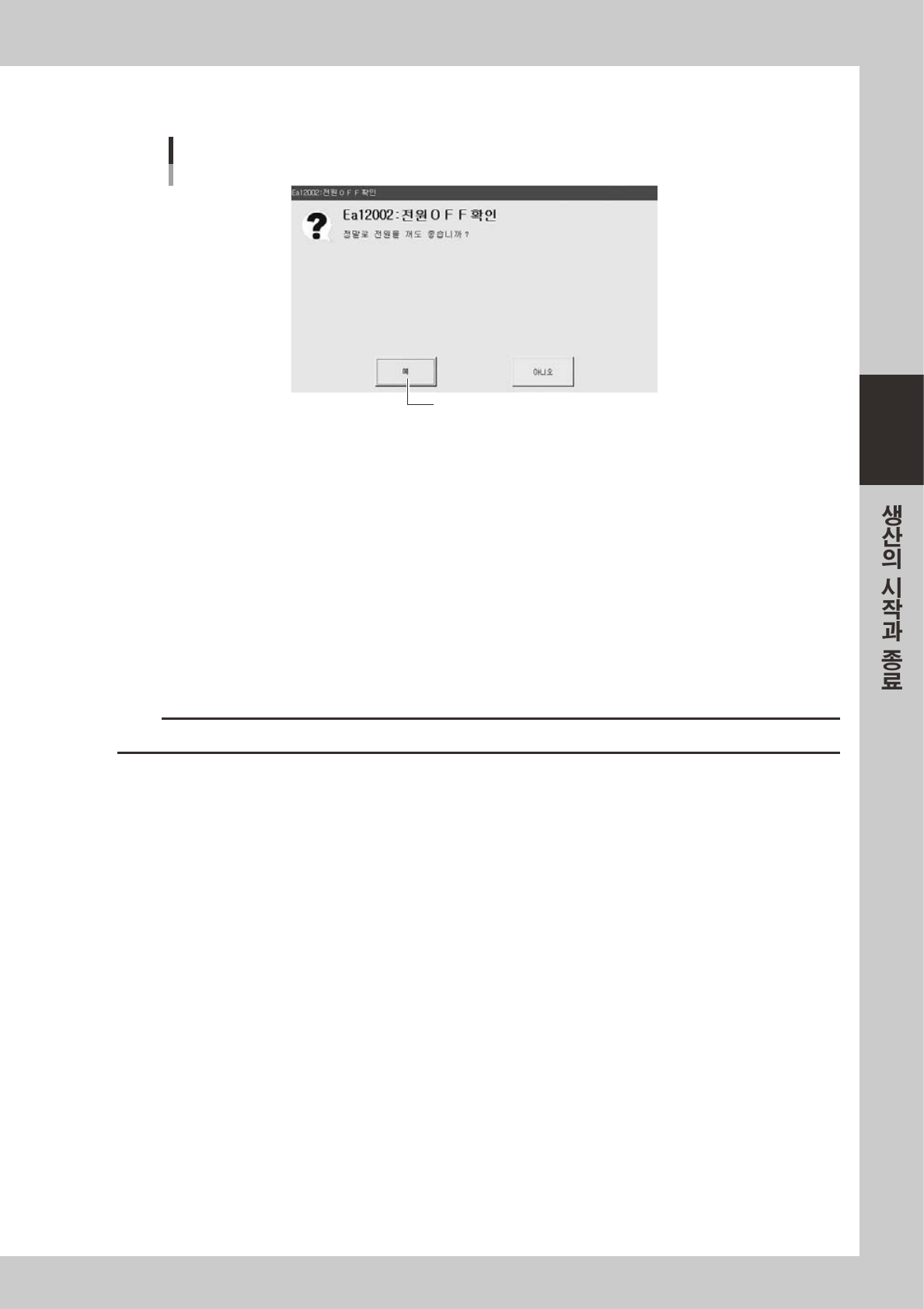

확인 대화창이 표시되면 , [ 예 ] 버튼을 누릅니다 .
[예]를 누릅니다
전원OFF확인 대화창
283 0 7-M1- 00
5
원점위치로의 이동을 합니다 .
원점이동대화창이나타나면 ,[OK] 버튼을눌러주십시오 .
6
전원 OFF 확인 대화창이 나타나면 , [OK] 버튼을 누릅니다 .
e
7
비상정지버튼을 누릅니다 .
비상정지대화창이나타나면 ,비상정지버튼을누르고 ,[OK] 버튼을누릅니다 .
8
장비의 전원스위치를 OFF 로 합니다 .
화면에전원OFF허가가표시되면 ,장비본체우측아래의전원스위치를왼쪽으로돌려서OFF 로
하여주십시오 .
c
주의
순서를무시하고 ,무리하게전원스위치를OFF 하면데이터와기기파손의원인이됩니다 .
3-8
3
3. 생산중의 모니터 표시
생산중에운전상태를확인하고싶을때는[ 모니터 ] 버튼을눌러주십시오 .
「전체」,「출력」,「비젼」,「보정」,「재시도」탭을선택하면실장중의정보확인을할수있습니다 .
3.1 전체
이 화면은 현재생산중인 기판의 장수와 생산상태를 리얼타임 정보로 표시합니다 . 생산시에 이 화면을 열어두
면 편리합니다 . 생산기판의 전환 을 실행하면 , 모든 정보가 클리어됩니다 .
모니터 : 전체
283 0 8-M1- 0 0
•
생산시작
현재생산중의기판데이터를전환했을때의날짜와시간을표시합니다 .
•
현재
이화면을표시했을때기계내의시스템시계의시간이표시됩니다 . 이화면이변경되면표시시간도변경됩니다 .
•
생산수량
현재생산중의기판데이터를전환하고나서의생산된기판장수입니다 .도중에리세트한기판데이터는도중탑재하지
않는한카운트되지않습니다 .
•
에러율
현재생산중인기판데이터로전환되고나서현재까지의흡착미스 ,인식미스에의해폐기된부품의모든소비부품에
대한비율입니다 .1 기판생산종료시에데이터는변경됩니다 .
폐기부품수 / 전부품의소비수 X100= 에러율
•
사이클 타임
기판 1 장당실장시간의평균입니다 .실장이완료되면데이터는변경됩니다 .사이클타임에서는피듀셜등의기판
마크인식시간 ,부품흡착시간 ,부품인식시간 ,실장시간 ,재시도동작시간 ,부품폐기시간 .노즐체인지시간이포함
됩니다 .반송시간과정지시간 ( 에러정지 ,STOP 버튼에의한정지시간등 ) 은포함되지않습니다 .
•
택타임
부품1 점의실장에걸리는시간 (sec) 입니다 .흡착부터실장까지의1 시퀀스에걸리는시간을 ,그시퀀스로실장한
부품수로나눈시간입니다 .
3-9
3
•
가동율
장비한대의가동율 ( 단독가동율 ) 입니다 .상하류측기계상태의영향을받지않은가동율로 ,다음과같은식으로산출
되고있습니다 .
일반적으로실장기의가동율은 40~70% 정도입니다 .
( 누적실장시간 + 누적반송시간 )/[( 생산완료시각 - 셋업완료시간 - 누적대기시간 )X100= 가동율 (%)
•
누적실장시간 :헤드가작동하고있는합계시간
•
누적반송시간 :반송 ( 반입 / 배출 ) 의합계시간
•
누적대기시간 :상류또는하류의기계대기합계시간
•
생산완료시각 :다음의생산기판으로전환된시각
•
셋업완료시각 :「START」버튼을눌러서운전이개시된시각
•
[ 리세트 ] 버튼
생산데이터의관리정보를리세트합니다 .생산데이터의관리정보에는 ,화면에표시되고있는각데이터및현재생산수량
과현재언로더수량 ,예정생산수량과예정언로더수량도포함됩니다 .리세트를실행하면「셋업」화면의「생산수량」의
수치등도리세트됩니다 .
