Koh Young Technology Inc.
105

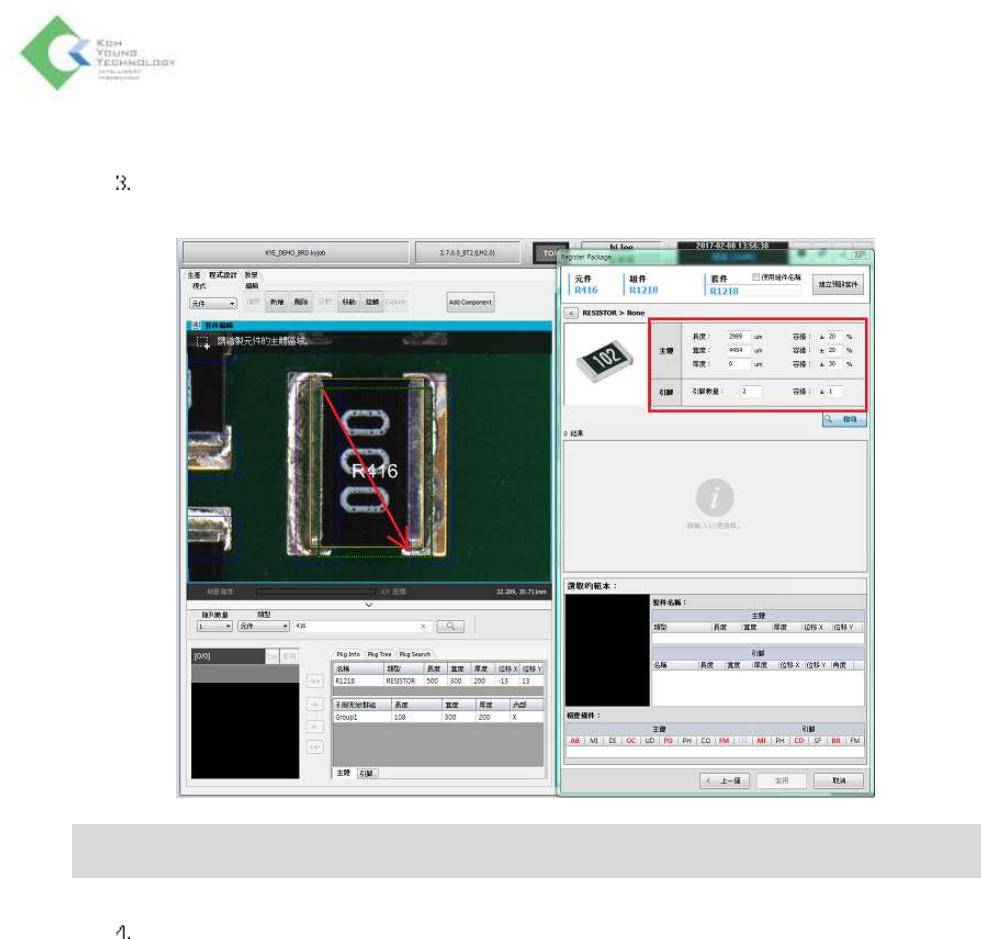

用鼠标拖动选择元件的本体区域设定本体尺寸后，点击搜索按钮。直接输入本体尺寸、公差范
围、引脚个数也可以进行搜索。
※ 注: 不输入本体尺寸及引脚个数进行搜索时，系统会查找用户选择的封装类型相关的所有
TemplateLibrary目录，让用户查看整体目录。

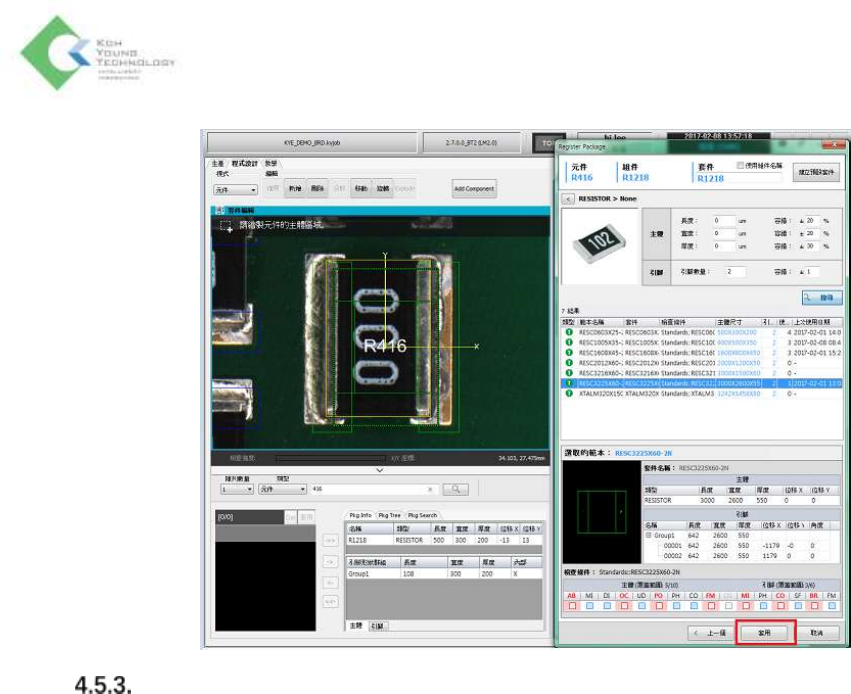

先选择需要的TemplateLibrary，再点击应用按钮，适用Template。
Koh Young Technology Inc.
106
查看元件检测结果
当元件检测结束时会出现不良视图，可以查看封装信息设置是否正确。通过Enlarge 3D选项可以查看元
件厚度。点击界面左下侧的“Enlarge 3D”按钮，用Pallet Height或Cross Section选项查看高度(厚度)。
需要的话，编辑不良视图界面的检测条件选项卡和封装编辑选项卡的封装信息，然后再次进行元件检
测。
Koh Young Technology Inc.
107

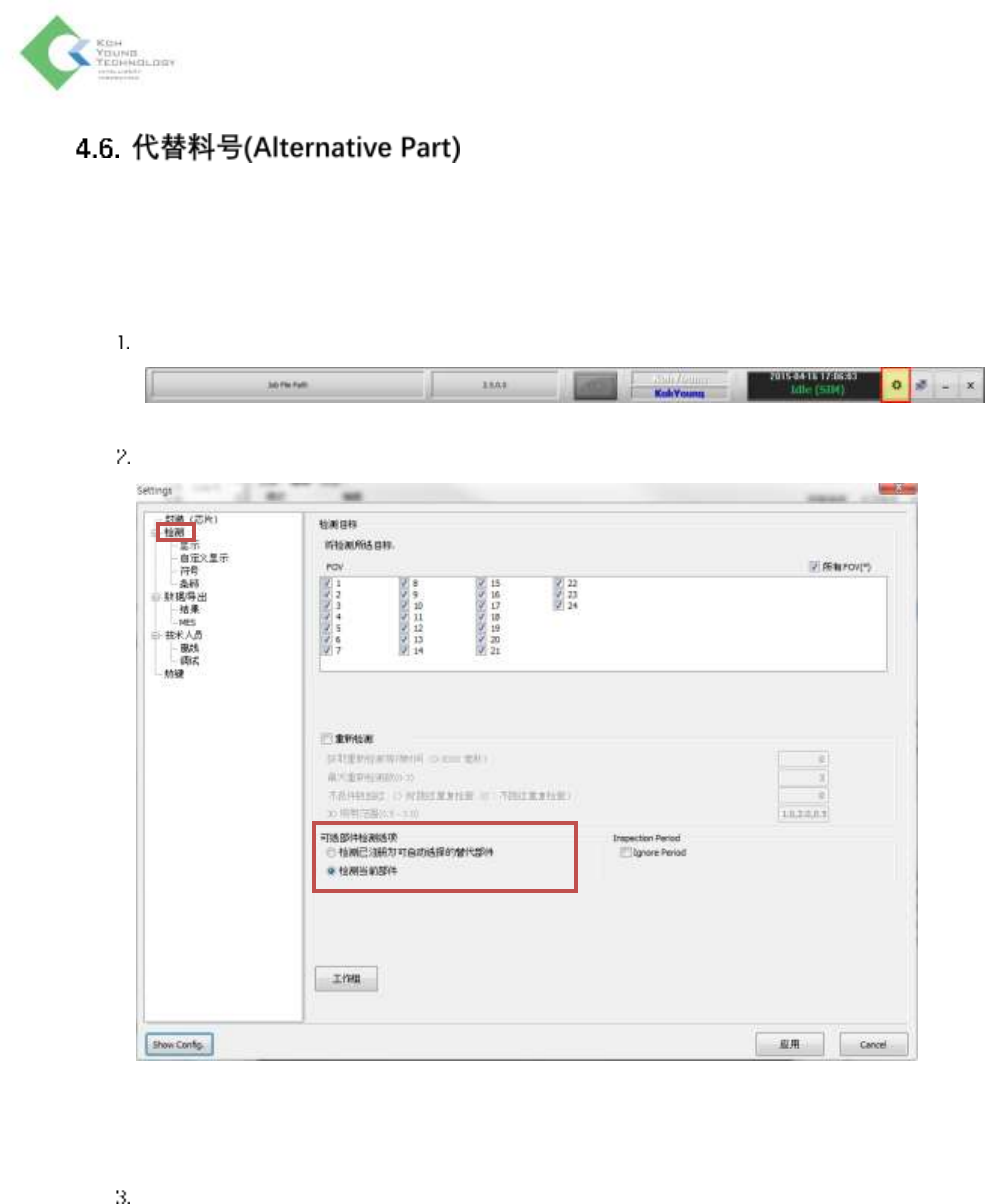

该功能（替代料号）是，特定的位置上的特殊元件，带有2种以上的元件规格和标准。这种特殊元件
经过使用该功能事先登入多种规格的参数之后，自动运行时不需要再人为选择，该功能会自动识别
检测。
如要使用代替料号(Alternative Part)功能，请按以下顺序设置相关项目。
请点击AOIGUI界面右上方的选项按钮。
显示设置窗口时，在左侧菜单点击Inspection项目设置“Alternative Part Inspection Option”。
- 检测已注册为可自动选择的替代料号：检测所有代替料号，最终找出Good的料号
- 检测当前料号:只检测用户指定的代替料号
导入程式后，请在“选项选项卡>封装编辑选项卡”中选择指定元件。
