ePM-AOI生成KYPCB文件，KYPCB文件是为程式文件生成所需要的。它提取名称、位置、尺寸及封装等
元件信息，将这些原数据转换为KYPCB文件。
工作程序
载入原文件 (如下三种之一)
- Case I: Gerber文件和Placement数据
- Case II: ODB++ 文件
- Case III: Intelligent CAD文件(Allegro, Mento expert文件)
设置PCB尺寸
设置工作区域
匹配CAD数据与Gerber数据 (使用CAD文件时)
生成Mask Pin
添加封装
基准点校准
导出KYPCB文件
Koh Young Technology Inc.
11
ePM-AOI的用户界面

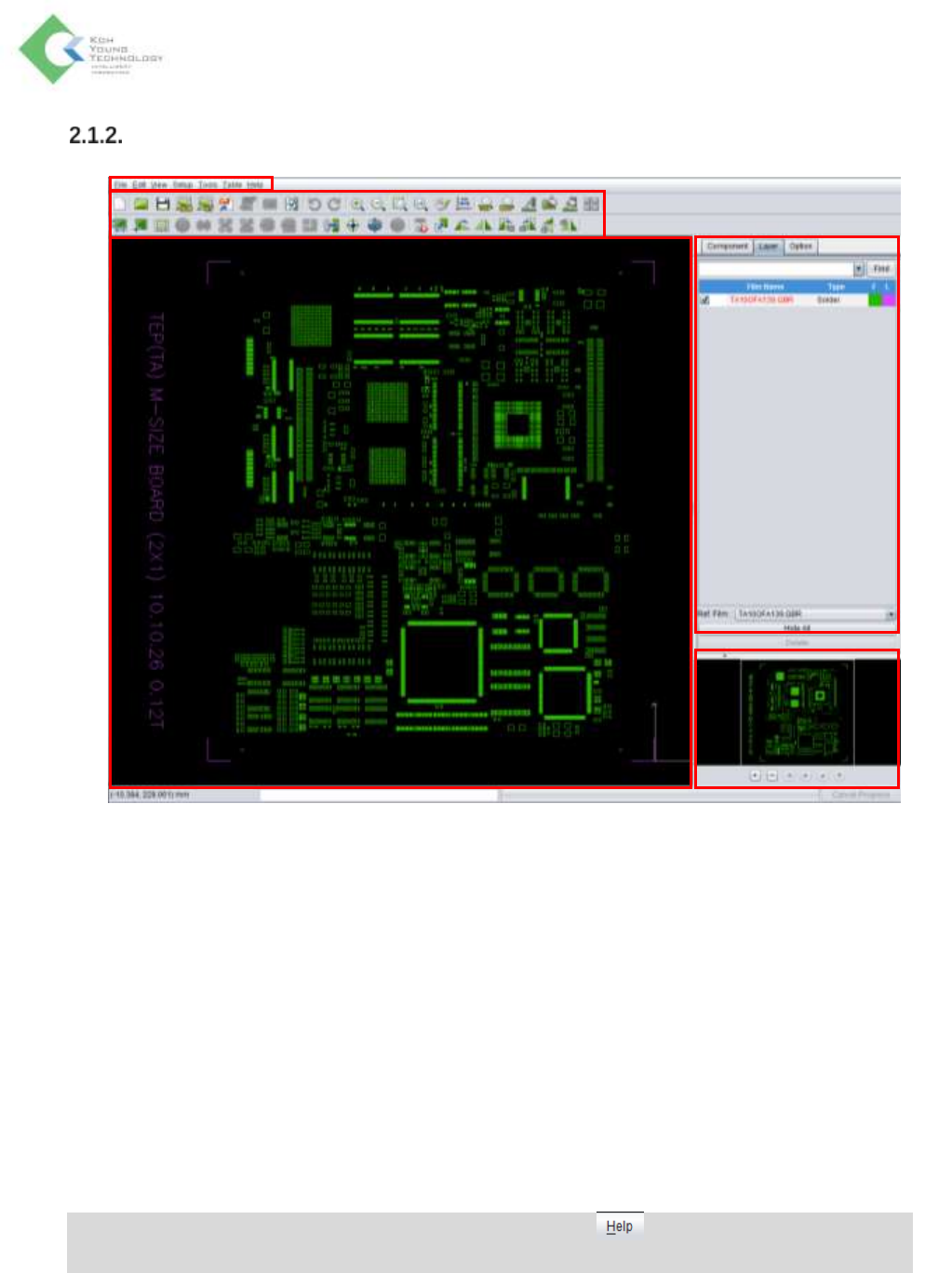

Main Menu bar (①):
是ePM-AOI的基本菜单，位于显示窗的左上侧。
Tool bar (②):
包括ePM-AOI所需的大部分工具的工具栏，位于显示窗的左上侧。
Main View (③):
是主显示界面，显示Gerber和CAD文件，位于显示窗的中间。
List View (④):
显示元件或layer的文件名和类型，位于显示窗的右上侧。
Navigation View (⑤):
是导航仪界面，可查看整个PCB和检查目前的ROI位置，位于显示窗的右下侧。
※ 注: 有关ePM-AOI菜单的更多信息，请参阅ePM-AOI主菜单的 菜单中的ePM-AOI手册或本文档
中的4.1生成KYPCB文件。
Koh Young Technology Inc.
12
AOI GUI软件被用于检测条件设置和检测实行。这是生成/编辑程式文件的ZENITH的主软件，包括各封
装类型的检测条件。
工作程序
运行AOI GUI
载入KYPCB文件
初始化基准点校准
采集图片
导入CRD (可选的步骤)
分配料号和封装信息
优化FOV (Field of View)
设置检测条件
保存KY程式文件
实行检测
