K oh Y oung Technolo g y Inc. 110 Alternative Manager 菜单说明 项目 说明 ① Copy(O) 在数据库中搜索的元件复制功能 ② Initialize(I) 当前设为 代替料号的 项目 被初始化 ， 并改为默认值 ③ Remove(D) 设为 代替料号的元件信息，选择删除 功能 ④ New(N) 添加新元件 并生成新封装 ⑤ Copy(P) 设为 代替料号的元件复制 并生成新 元 件…
Koh Young Technology Inc.
109

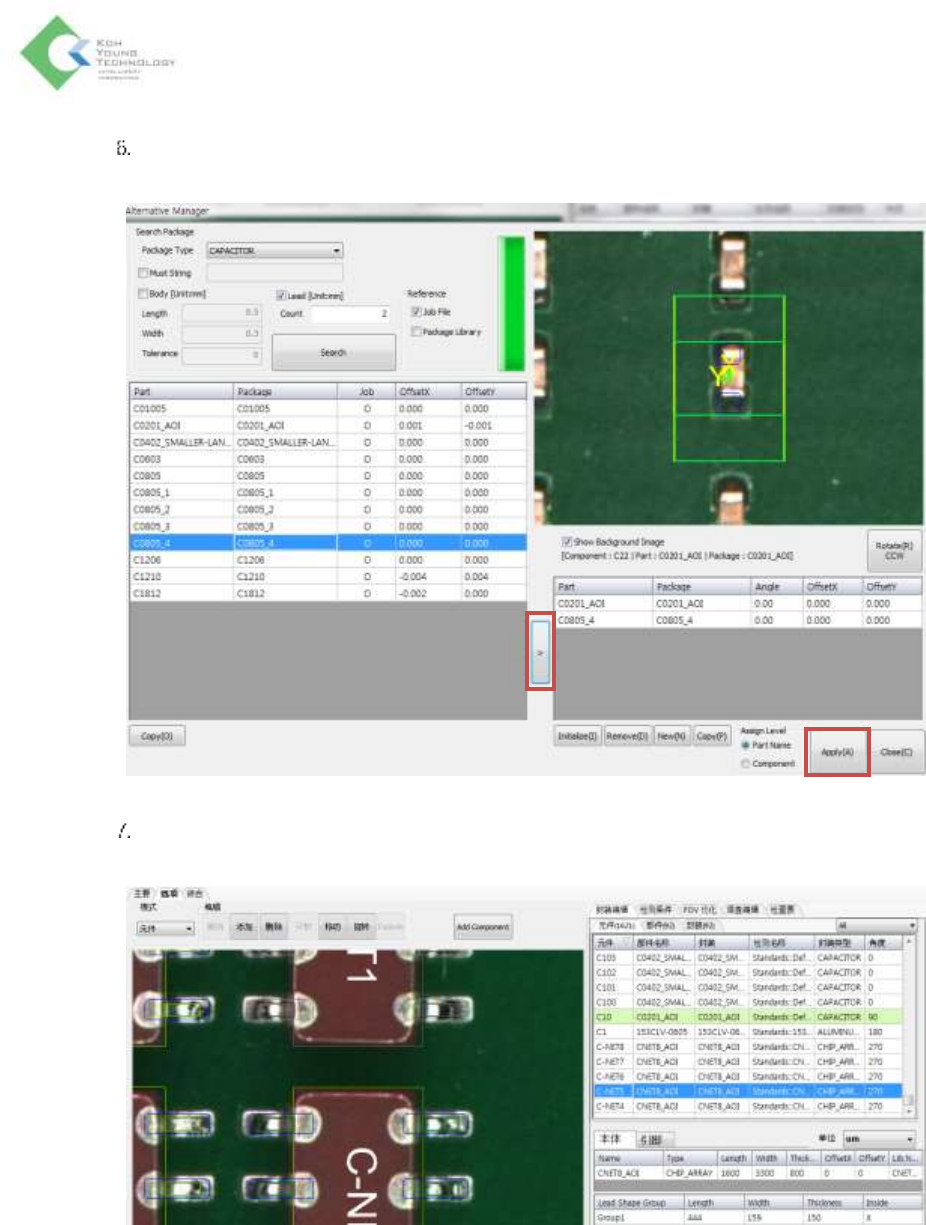

在右下方的Assign Level选择应用级别后，在搜索的料号中选择要添加的料号，并点击应用按
钮。
请在选项选项卡确认各元件的应用级别。在PCB View及元件目录中应用料号级别时显示为绿
色，应用元件级别时显示为橙色。
Koh Young Technology Inc.
110
Alternative Manager菜单说明
项目
说明
① Copy(O)
在数据库中搜索的元件复制功能
② Initialize(I)
当前设为代替料号的项目被初始化，并改为默认值
③ Remove(D)
设为代替料号的元件信息，选择删除功能
④ New(N)
添加新元件并生成新封装
⑤ Copy(P)
设为代替料号的元件复制并生成新元件及封装
⑥ ⑥ Rotate(R) CCW
对选中的料号设置旋转角度
⑦ ⑦ OffsetX/OffsetY
输入应用于选中料号信息的X、Y偏移值
Koh Young Technology Inc.
111
更改有效料号
代替料号中如要更改用户最初设置的有效料号，请按以下顺序进行操作。
请导入程式，并在“选项选项卡>料号选项卡”中选择指定元件。
请在料号目录上方点击鼠标右键，并在显示的弹出菜单点击Change Active Part。
若在Alternative Manager菜单中更改Active Part，请搜索并选择要更改的元件后点击Change
Active Part按钮。
