K oh Y oung Technolo g y Inc. 116 功能应用 使用 Copy & Paste Condition 功能粘 贴检测条件的元件右边会出现粘 贴 图标。 恢复设置 对粘贴好检测条件的元件，如果要恢 复原来的检测条件，在元件 列表点击鼠标右键，然后菜单中 选择 Revert to Previous 。但，如果原来的 检测条件为 Default 值， Revert to Previous 功能就不被激活。
Koh Young Technology Inc.
115

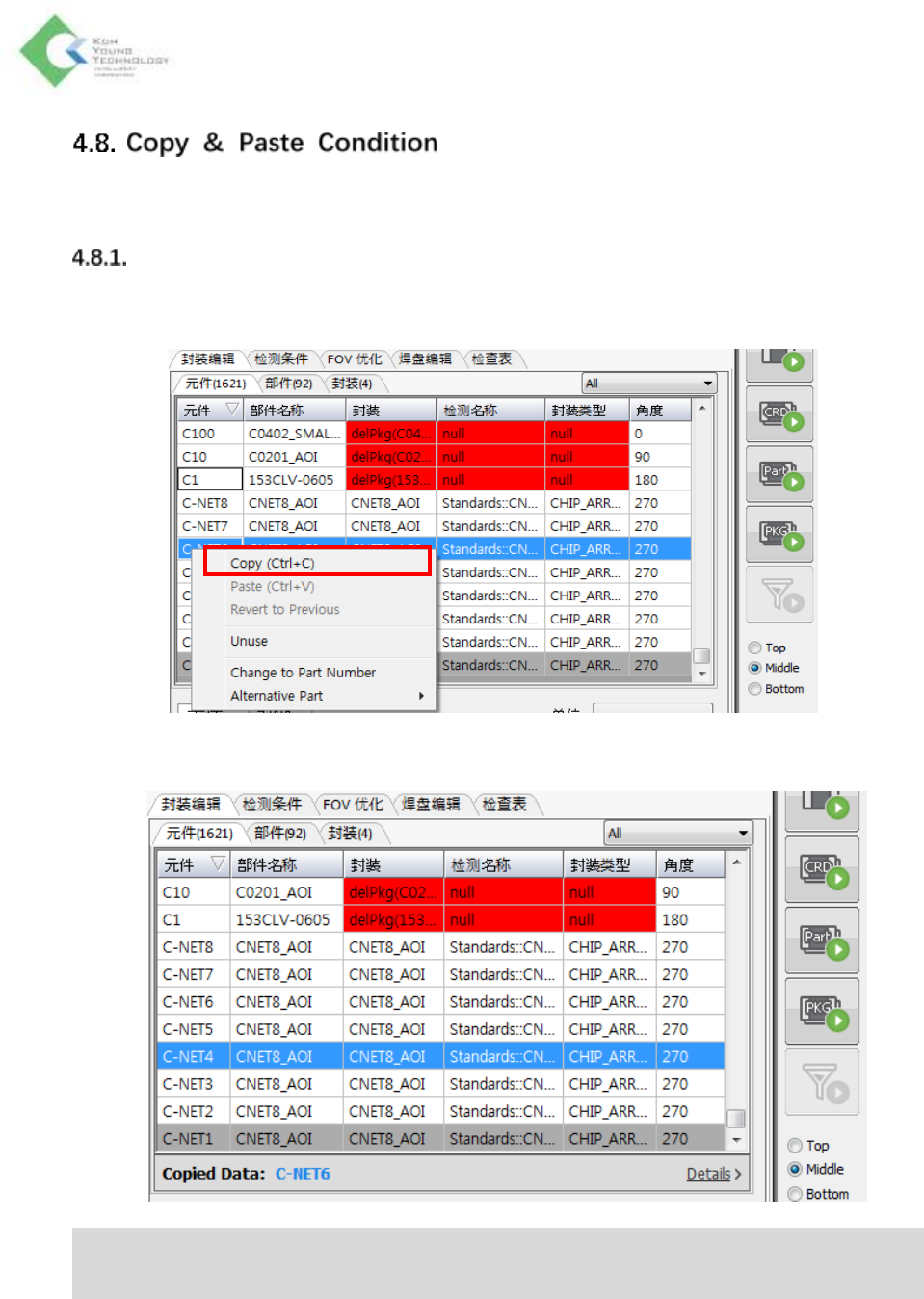

Copy & Paste Condition是可以复制和粘贴检测条件的功能，使用这个功能可以缩短程式编辑时间。
功能使用
1. 点击已登录封装信息的元件，按Ctrl+C，或者列表中选择元件→鼠标右键→点击 Copy（Ctrl+
C）菜单，就可以复制元件的检测条件设置值。
2. 点击要粘贴此检测条件的元件，按Ctrl+V，或者点击鼠标右键再点击Paste（Ctrl+V）菜单。
※注 : 仅对已登录封装信息的元件中属于同一个封装类型的元件，才可以使用复制/粘贴功能。复制
的条件可同时粘贴至一个以上的元件。
Koh Young Technology Inc.
116

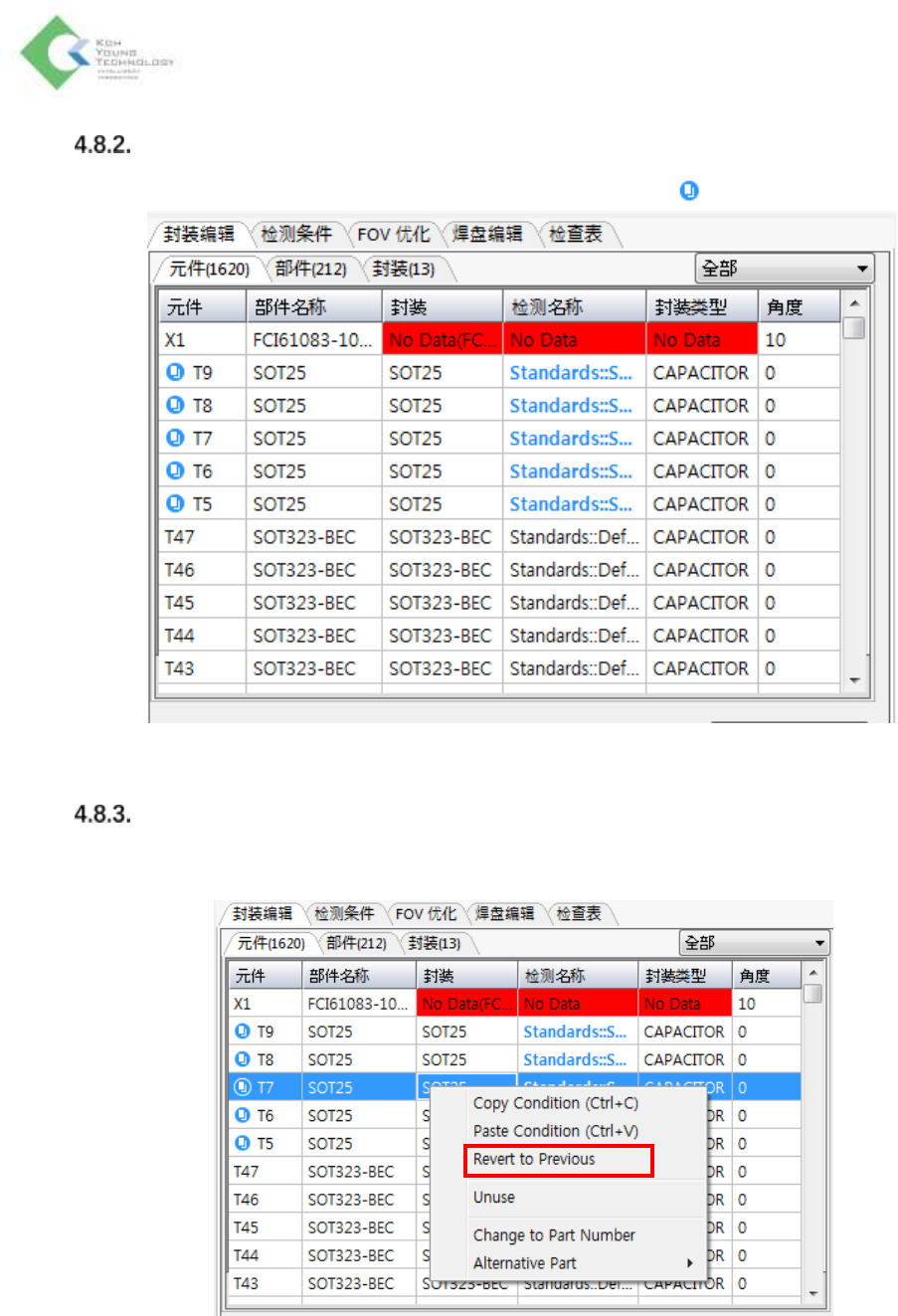

功能应用
使用Copy & Paste Condition功能粘贴检测条件的元件右边会出现粘贴 图标。
恢复设置
对粘贴好检测条件的元件，如果要恢复原来的检测条件，在元件列表点击鼠标右键，然后菜单中选择
Revert to Previous。但，如果原来的检测条件为Default值，Revert to Previous 功能就不被激活。
Koh Young Technology Inc.
117
5. 检测条件设置
为了用AOIGUI执行3D检测，需要设置对各元件的检测条件。设置对各不良类型的封装尺寸和检测算
法，并将它保存在程式文件里，这个过程叫做Fine Tuning，可在AOI GUI上执行。
设置检测条件的程序可概述为以下5个步骤
步骤1: 定义检测算法&封装类型
在AOI GUI上，可定义各不良类型的检测算法及封装类型。同时要查看是否输入实际的封装尺寸。
步骤2: 对元件本体的预设置及检测条件设置
对元件本体的基本模式和检测位置可在AOI GUI的 PreSet选项卡上设置。在这个步骤也会生成各元件本
体不良类型的检测算法和允许公差。
步骤3: 对元件引脚的预设置及检测条件设置
对元件引脚的基本模式和检测位置可在AOI GUI PreSet选项卡上设置。在这个步骤也会生成各元件引脚
不良类型的检测算法和允许公差。
步骤4: 对Chips的检测条件(Solder fillet only)设置
设置各chip不良类型的检测算法和允许公差。
步骤5: 在不良视图上确认检测结果
设置并保存各不良类型的检测条件之后，在不良视图确认检测结果。请按元件确认检测结果。
※注: Alternative Part功能与Job Tag Set设置相关的说明可参照4.6 Alternaive Part及6.1.JobTag Set。
