AOIGUI_ProgrammingManual_CHN - 第129页
K oh Y oung Technolo g y Inc. 129 本体 – 反白 (Upside do wn) 翻件检测会 计算 和比较 ROI 平均亮度与检测条件，如果 结果值不在于检测条件范围之内，则 被视为翻件 不良。 ➢ Inspection Mode 模式 - Gray: 以 Gray 图像的平均灰度值检测 - Color: 以各 Red/Green/Blue 色彩图像的平均灰度值检测 ➢ Tolerance - 亮度 …
Koh Young Technology Inc.
128
设置程序
激活检测条件选项卡的OCV，模式中选择OCR。
一个绿色矩形出现在元件的中心。
Tolerance项目的文字信息框里输入数字及文字。
ROI项目的搜索ROI中选择AutoSize，移位（um）框里输入150.
设置Parameter（图像品质中，如果品质好选Good，品质不好选Bad）。
设置ROI。
- 黄色ROI: 校准ROI，包括要检出的数字及文字
- 红色ROI: 搜索ROI，比校准ROI要大设置的offset大小
再检测元件。
详细目录框中选择OCV。
Image Plane项目中选择图像。
再检测元件。
Koh Young Technology Inc.
129
本体 – 反白 (Upside down)
翻件检测会计算和比较ROI平均亮度与检测条件，如果结果值不在于检测条件范围之内，则被视为翻件
不良。
➢ Inspection Mode
模式
- Gray: 以Gray图像的平均灰度值检测
- Color: 以各Red/Green/Blue色彩图像的平均灰度值检测
➢ Tolerance
- 亮度: 设置灰度值
➢ Image Plane
选择检测时要使用的照明。关于更详细的照明信息，请参考检测结果选项卡[Jnt2]。
➢ ROI
- ROI编辑模式: 有By Keyboard和By Mouse的两种，通常选择By Keyboard模式
>By Keyboard: 在元件的中心，以键盘编辑翻件不良检测的ROI。
>By Mouse:在元件的中心，以鼠标编辑翻件不良检测的ROI。
-ROI大小[um]: 有输入值大的正方形ROI会固定在元件的中心
设置程序

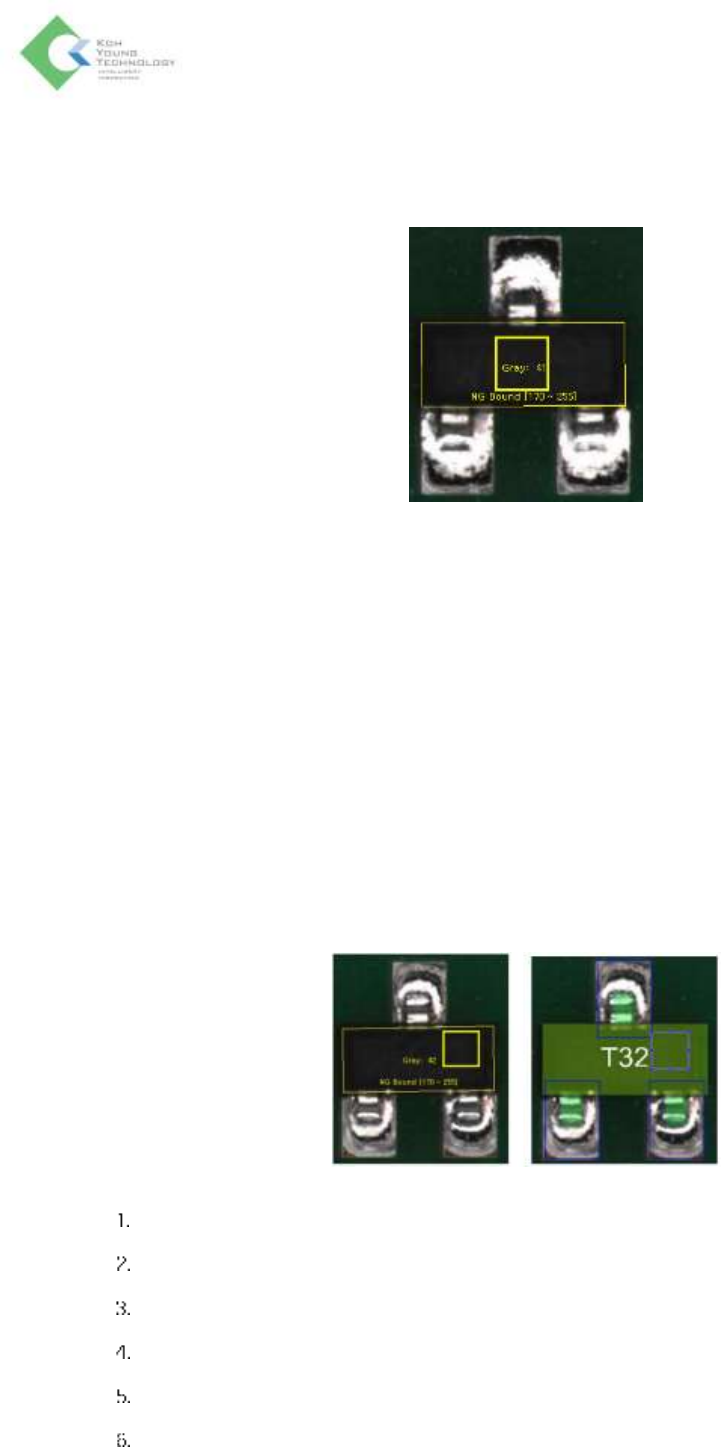

详细目录框中选择Upside Down。
在检测结果选项卡[Jnt2]确认图像平面选择图像。
Tolerance项目的抽取精度选项中选择NG。
点击重新检测按钮。
详细目录框中选择Upside Down，确认重新检测结果。
在Image Viewer确认测量的灰度值。
Koh Young Technology Inc.
130

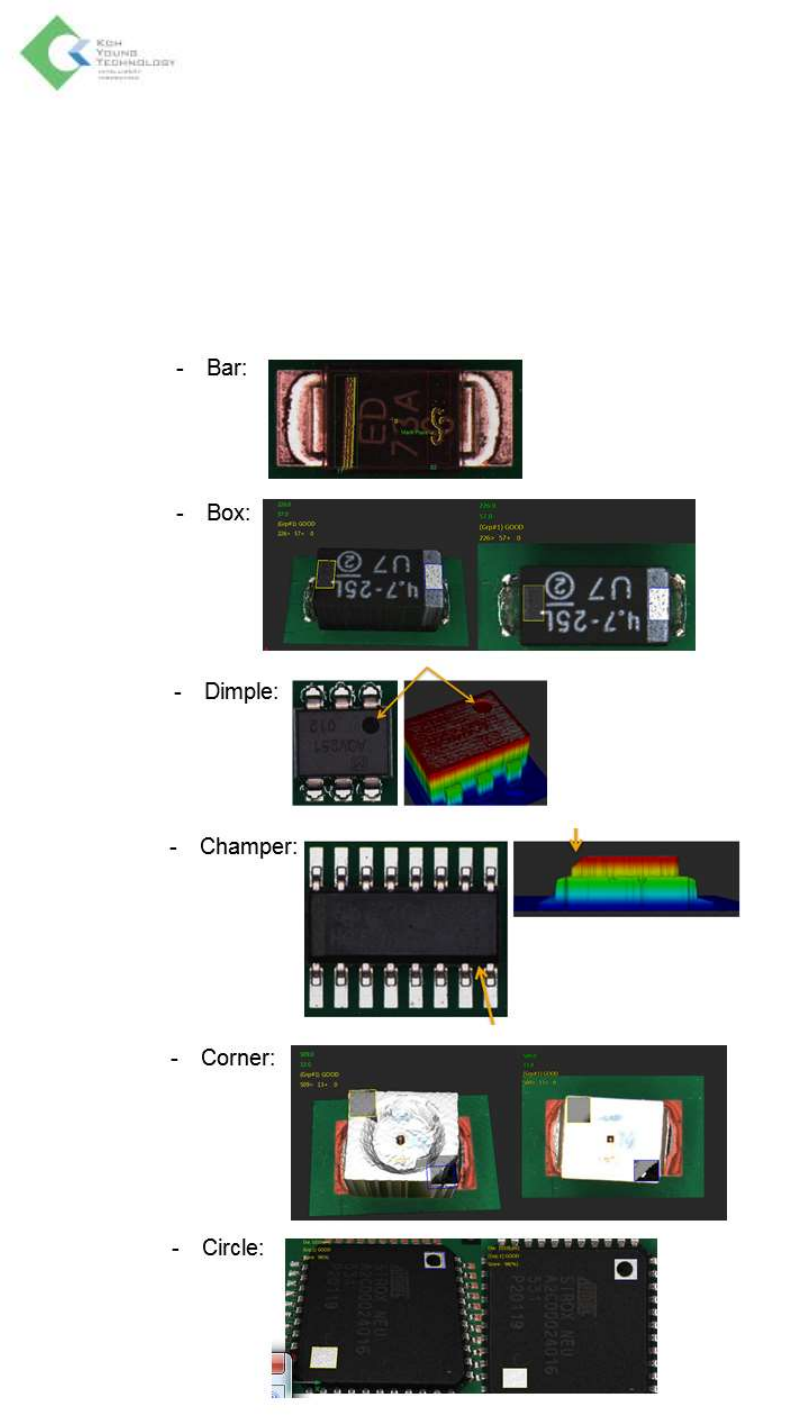

本体 – 极性 (Polarity)
二极管、晶体管及IC等许多电子元件都有极性，因此，元件朝向某一个方向。当元件的极性有问题时，
电子电路可能无法正常工作，进而造成元件坏损。
➢ Inspection Mode
- 检查模式: 根据极性类型选择检测模式
