K oh Y oung Technolo g y Inc. 15 主要 选项卡 左侧界面 ( ① ) PCB / 条形码信息 - 连板 : 引导的程式文件的连板数 - 元件 : 引导的程式文件配件数 - FOV: 引导的程式文件 FOV 数 - 条形码 : 引导的 程式文件条形码信息 - 条形码类型 : 引导的 程式 文件条形码种类 PCB Viewer: 显示引导的 PCB 图片 检测进度 : 板的 图片 左 下面有 检测…
Koh Young Technology Inc.
14

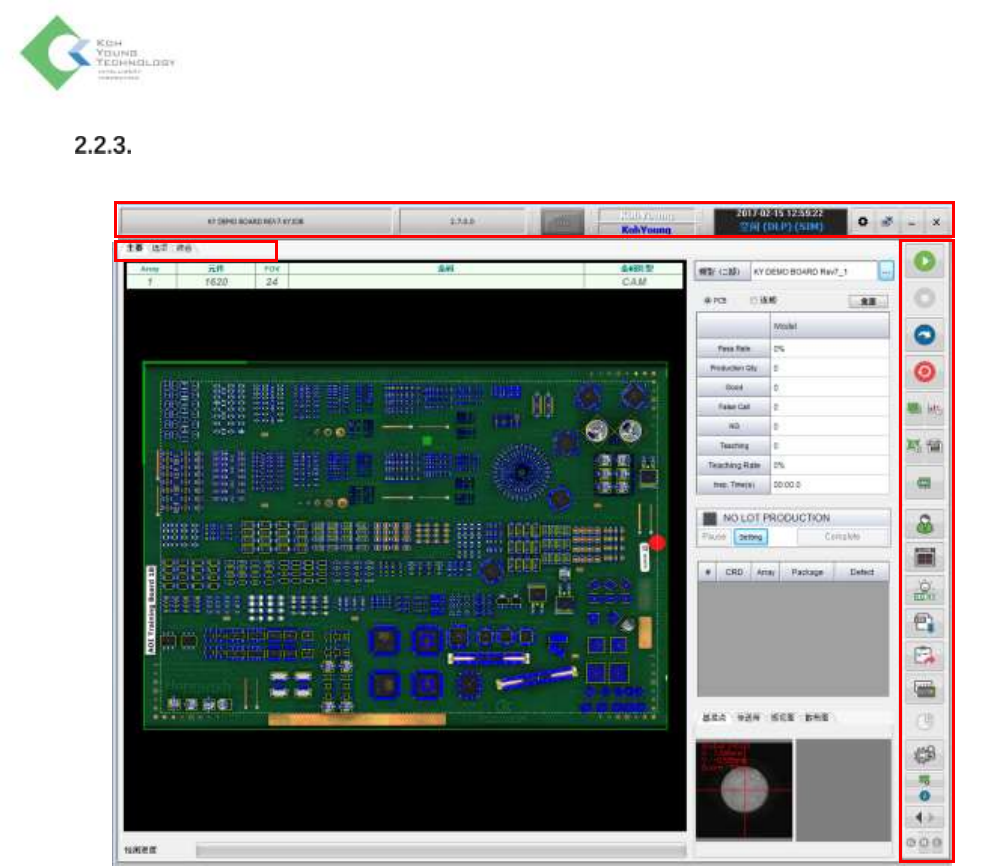

AOI GUI的用户界面
状态条(①):
位于AOIGUI上方，显示当前程式文件路径、Lane信息、基板上/下面信息、用户等级、当前检测模式及
时间等信息。
主选项卡(②):
位于AOIGUI的左上方。用Supervisor权限登录时，显示检测、编程、校准三个选项卡。
主菜单(③):
位于AOIGUI右侧。使用该主菜单可以激活开始或停止检测、用户设置、Library Manager、CRD Import
等多种子菜单。
Koh Young Technology Inc.
15
主要选项卡
左侧界面(①)
PCB / 条形码信息
- 连板: 引导的程式文件的连板数
- 元件: 引导的程式文件配件数
- FOV: 引导的程式文件FOV数
- 条形码: 引导的程式文件条形码信息
- 条形码类型: 引导的程式文件条形码种类
PCB Viewer: 显示引导的PCB图片
检测进度 : 板的图片左下面有检测进度bar
中部界面(②)
Model Name: 显示导入的程式文件的型号名
- 使用变更程式功能时显示型号1,2
- 不使用变更程式功能时仅显示型号1
PCB Count Table: PCB数量表可在 AOIConfig的“PCB Count”选项卡中设置。
- Pass Rate(%): 显示直通率 (直通率只包含良板)
- Product Qty: 已生产的板数
- Good: 已生产的板数中良板数
- False Call: 已生产的板数中误判板数
- NG: 已生产的板数中不良板数
①
③
②
Koh Young Technology Inc.
16
- Teaching: 判定误判板数量中修改检测条件的板数
- Teaching Rate (%): 以百分比表示‘校准’率。
- Insp. Time(s): 显示正面/反面/正面+反面检查时间
- Reset: PCB数量表清零
Defect List: 显示之前检查的板子 CRD、Array、料号及不良名称等的信息。

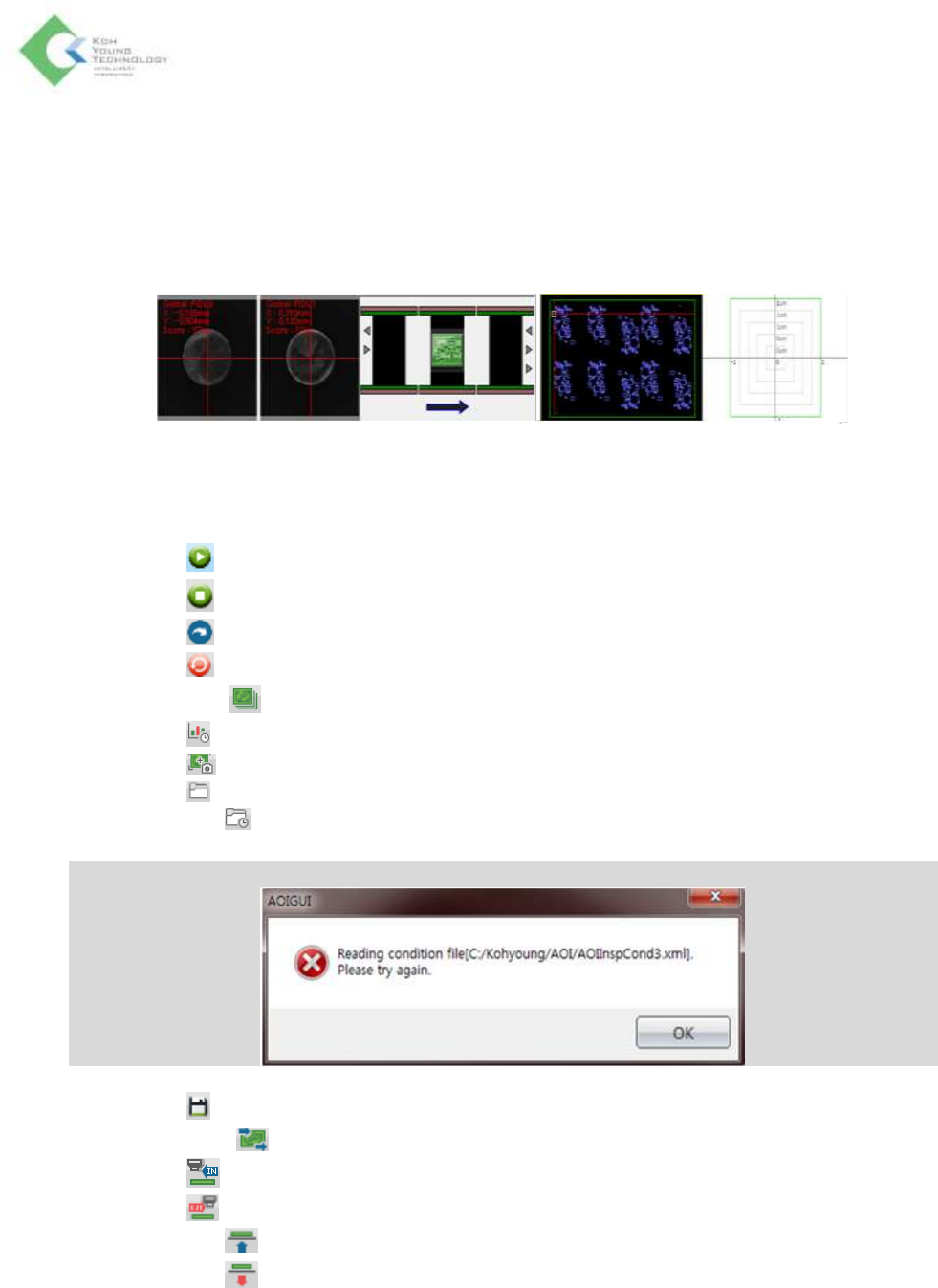

基准点、传送带、板视图、散布图选项卡
右侧界面(③)
运行 : 开始检测
停止 : 停止检测
通过 : 板直通
重置 : 初始化模式
PCB 数量 : 设置要检测的 PCB数量
统计 : 显示精简SPC图表 (Production / Time / Failure)
获取 : 采集图片
打开 : 打开程式文件
最近文件 : 打开最近导入的程式文件。
※注: 加载检测条件时，若因检测条件文件过大，导致发生延迟时，显示如下所示的警示窗。
保存 : 保存当前程式文件
PCB 进/出 : 进板/出版
进板 : 将相机移到检测位置
出板 : 将相机移到待机位置
导轨夹紧 : 顶起并夹紧PCB
导轨放下 : 放下并松开PCB
基准点 传送带 板视图 散布图
