Koh Young Technology Inc.
157
ROI: 显示ROI.
Text: 显示检查结果
Joint: 显示Top, Middle, Botton结合处图片
Joint2: 显示Top, Middle, Botton结合处图片
Koh Young Technology Inc.
158
确认结果后
设置检测条件时，确认结果后:
在Result Info.选项卡上确认检测结果之后，在不良视图窗封装编辑选项卡和检测条件选项卡上，更精细
的调整各元件的封装尺寸和检测条件。到最佳的结果出来为止，对元件进行再检测，将数据保存在程式
文件里。
检测板子时，确认结果后:
在结果信息选项卡上确认检测结果之后，点击右下侧的NG或OK按钮，判断元件是NG还是OK。
当Option选项卡的‘Defect viewer auto hide time when use outside rack’选项激活时，超过设置时间后将
会隐藏不良视图窗。这时请确认检测后自动保存的结果数据。
Koh Young Technology Inc.
159

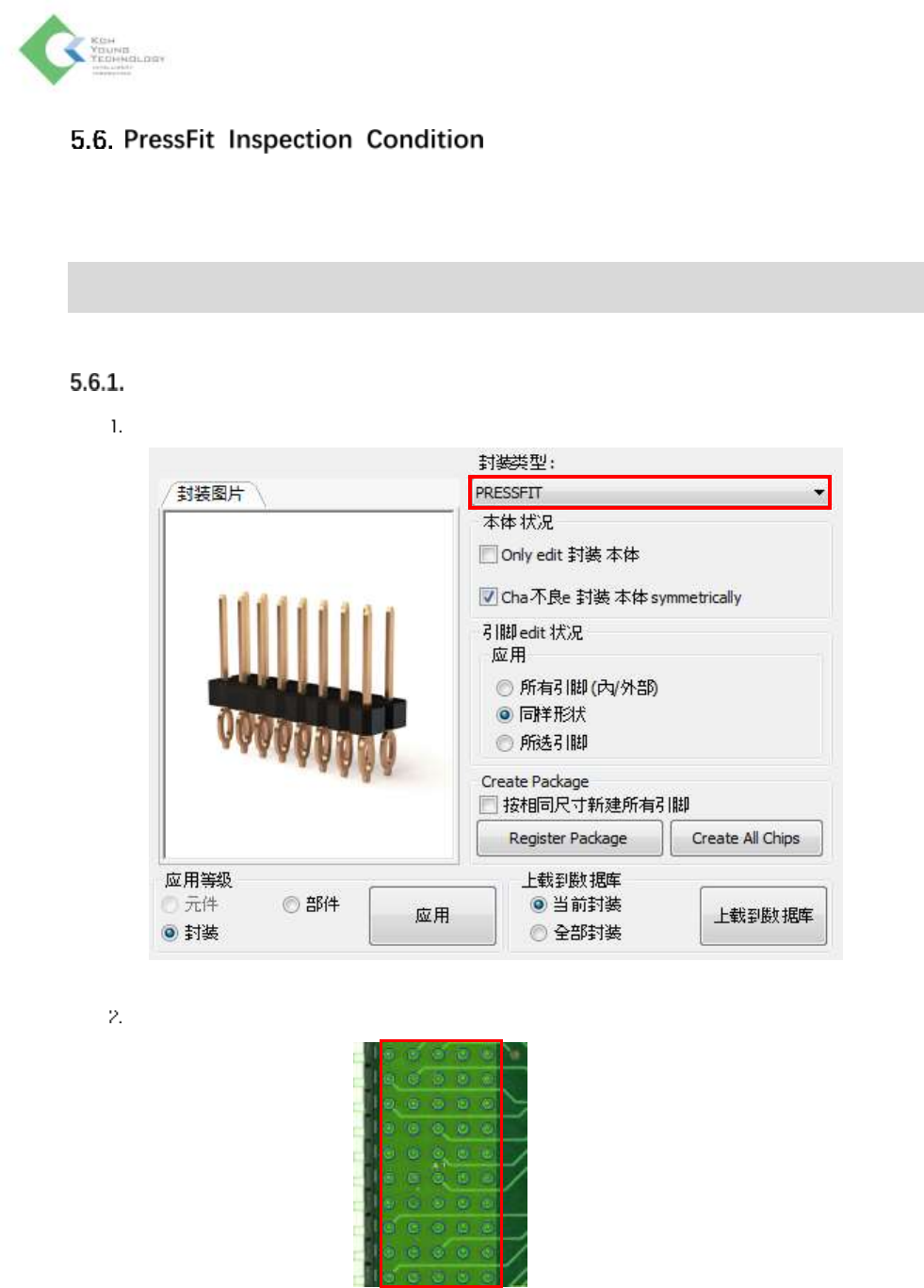

在PressFit 检查条件不进行元件的本体检查而只进行引脚的缺件项目检查。
设置封装时要包含本体里所有引脚。将要适用相关检查条件的元件的‘检查算法’选择 ‘Others’。
※ 注: 在AOIGUI 2.3.3 之前版本设置封装类型时，算法自动决定．但在2.3.3 之后的版本得另外重新设
置算法。
作业程序 – 本体
运行AOIGUI 选项选项卡选择封装编辑选项卡后将 ‘封装形式设置为 ‘PRESSFIT’
重新设置要检查的封装的引脚/焊盘的尺寸以便包含在本体里
