工作程序 – 引脚
运行AOIGUI 选项选项卡选择封装编辑选项卡后将 Lead 基本设定的 ‘孔直径’设定为百分率。焊盘
的尺寸和实际孔的尺寸会不同，所以以实际输入的焊盘尺寸对比比率输入，可进行重新设置。
缺件(Missing)，确认高于最小引脚面积[um]的区域是否在焊盘区域，判断是否有引脚。
Checking Inspection result images
PressFit只检查缺件显示结果。此结果图片可在不良视图进行确认(Default, Jnt 图片)。
Lead Missing 结果图片例示(Default Lead Missing 结果图片例示 (Jnt)
因不用3D测试所以在Gray 选项卡不能确认高度。在Jnt 选项卡红色表示为Hole区域，Cyan颜色为Lead
区域。
Koh Young Technology Inc.
162
在Through Hole检查条件不检查元件本体，只检查引脚的 Missing, Solder Fillet, Bridge项目。 封装 设
置时要包含本体里所有引脚。要用于该检查条件的元件的 ‘检查算法’选择 ‘Others’。
※注: 在AOIGUI 2.3.3 之前版本设置封装类型时，算法自动决定．但在2.3.3 之后的版本得另外重新设
置算法。
作业程序 – 本体
运行AOIGUI 选项选项卡选择封装编辑选项卡后将封装类型设置为THROUGH_HOLE。
重新设置要检查的封装的引脚 / 焊盘的尺寸以便包含在本体里
Koh Young Technology Inc.
163

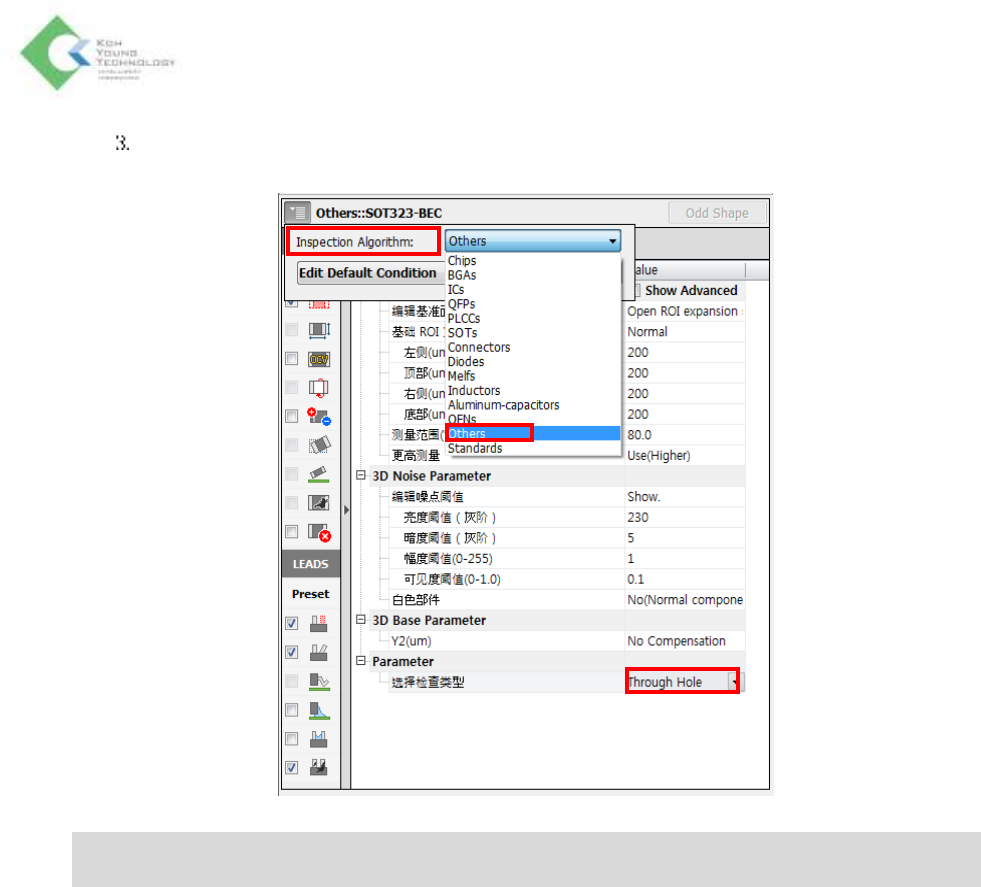

选项选项卡检测条件选项卡检测算法选择Others 点击本体的Preset Parameter项目
的选择检查类型中选择Through Hole。
※ 注: 本体 – 在预设置(Preset)界面选择“选择检查类型”为Through_Hole时，Through_Hole不进行的的
检测项目（如，Dimension）在检测条件设置项目中显示为“No Inspection”。
