Koh Young Technology Inc.
173

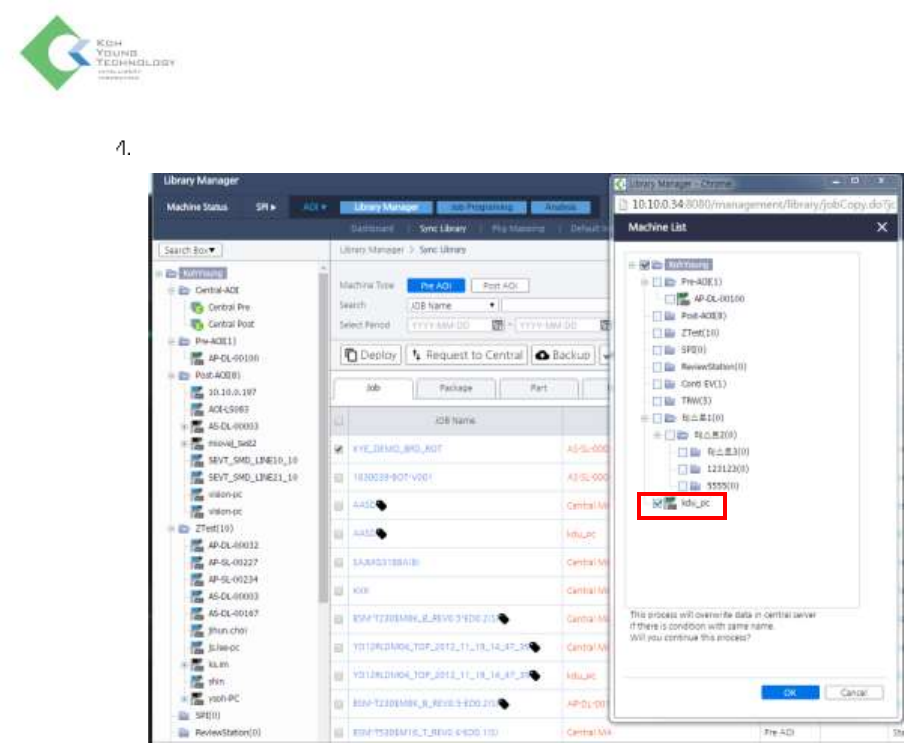

在Machine List弹出窗选择要Deploy的设备后点击OK即可向该设备Deploy选中的JOB文件。
Koh Young Technology Inc.
174
7. 整板异物检测 (Whole Board Foreign Material Inspection)
WFMI(整板异物检测, Whole Board Foreign Material Inspection)是，以通过额外的2D/3D检测，对处于
ROI区域以外的异物、锡球或损坏的PCB进行检测并检出缺陷来防止漏测的功能。
※ 注: 在PCB上可以检测的最多异物数量为100个。
为了使用WFMI功能，需要支援CUDA的图形卡
□ 最小规格: GTX 980
□ 推荐规格: GTX 1080
AOIConfig设置
将AOIConfig的 Use GPU Accelerate项目设为True。
Koh Young Technology Inc.
175
为了使用 WFMI 功能，请按照如下步骤进行。.
加载钢网数据
1. 加载程式后，请移动至基板编程(Board Programming)栏。
2. 为了激活 WFMI 功能，请勾选界面右上角 FM Inspection 栏的复选框。
3. 若勾选此复选框，FOV Optimize 就以 WFMI 模式来开始运行，并为了检测整板就增加 FOV 数
量。
