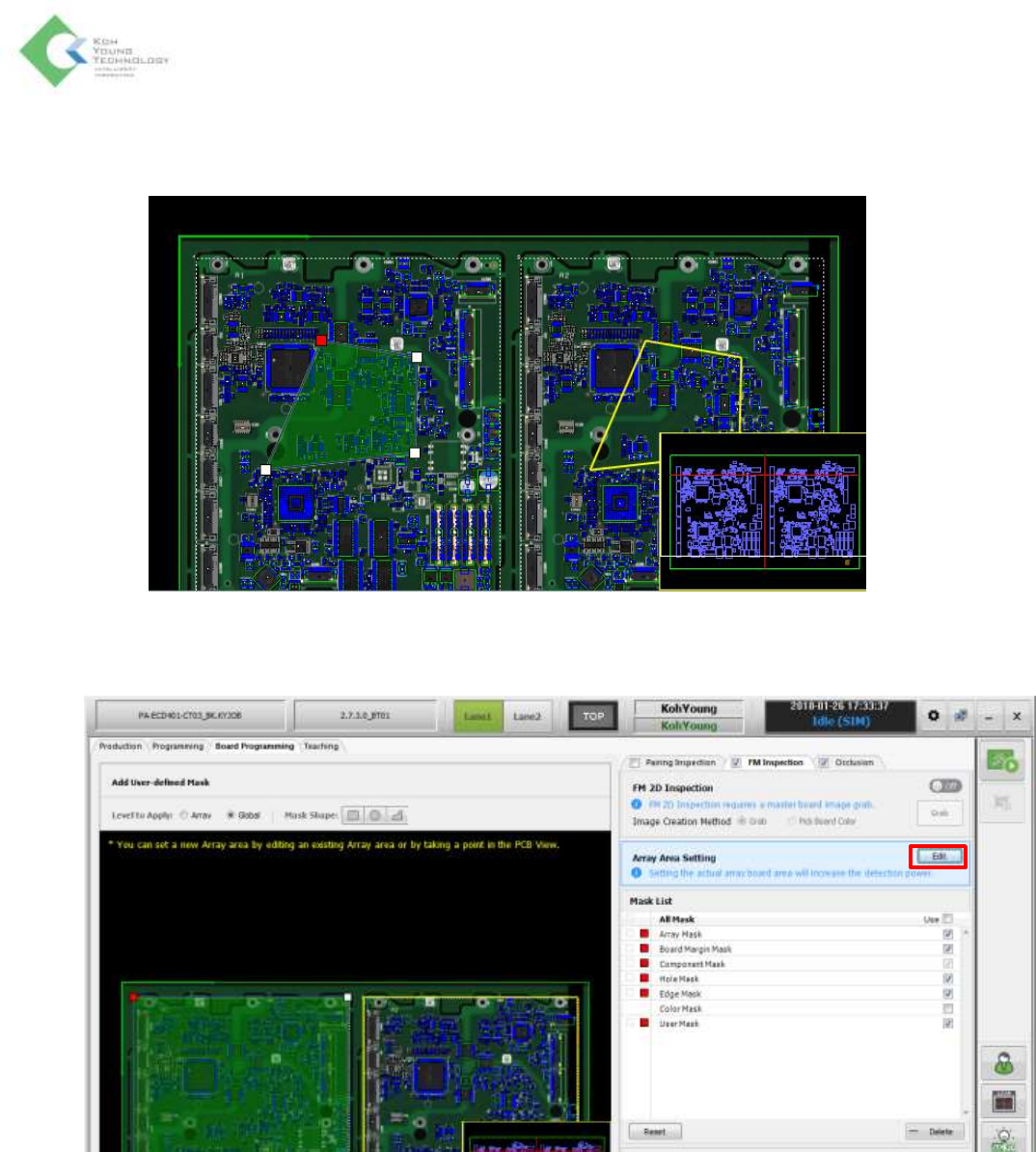

3. 为了设置检测区域，请点击连板 1 中的任何点来创建跟踪器，然后用跟踪器绘制随机形状，此形
状将自动复制到所有连板区域。
4. 如果点击连板区域设置(Array Area Setting)面板右侧的编辑(Edit)按钮，在目前指定的检测区域
内就会产生跟踪器。通过调整该跟踪器可以设置检测区域。
Koh Young Technology Inc.
181
Mask设置
从异物检测中想要排除的区域可以设置如下。
User-defined Mask
- 用户直接生成想要排除的检测区域
- 以连板为基准产生 Mask，并复制到所有其他连板。
- 有矩形、圆圈和多边形类型。
Gerber Mask
- 可通过Gerber识别的元件基础上设定排除区域。
Auto Exclusion Mask
- 校准整板上存在的孔/边缘/HASL 等时，通过自动检出将其设置为需要排除的区域。
1. 若点击 Mask List 面板，PCB 视图将更改为 Mask 编辑模式(Mask Edit Mode)。
Koh Young Technology Inc.
182
2. 在此面板，可以勾选各复选框来设置 Mask 显示与否、使用与否和表示颜色等。
3. 为了初始化各 Mask，请点击 Reset 按钮。需要删除时，请点击 Delete 按钮。.
4. 需要编辑用户定义 Mask 时，在 PCB 视图上面的工具菜单中选择 Mask 应用等级与形状。
※ 注: 应用等级为连板(Array)的时候，如果Mask在连板区域内，会自动复制其他连板。
※ 注: 仅能编辑用户定义Mask，无法修改其他Mask。
