Koh Young Technology Inc.
181
Mask设置
从异物检测中想要排除的区域可以设置如下。
User-defined Mask
- 用户直接生成想要排除的检测区域
- 以连板为基准产生 Mask，并复制到所有其他连板。
- 有矩形、圆圈和多边形类型。
Gerber Mask
- 可通过Gerber识别的元件基础上设定排除区域。
Auto Exclusion Mask
- 校准整板上存在的孔/边缘/HASL 等时，通过自动检出将其设置为需要排除的区域。

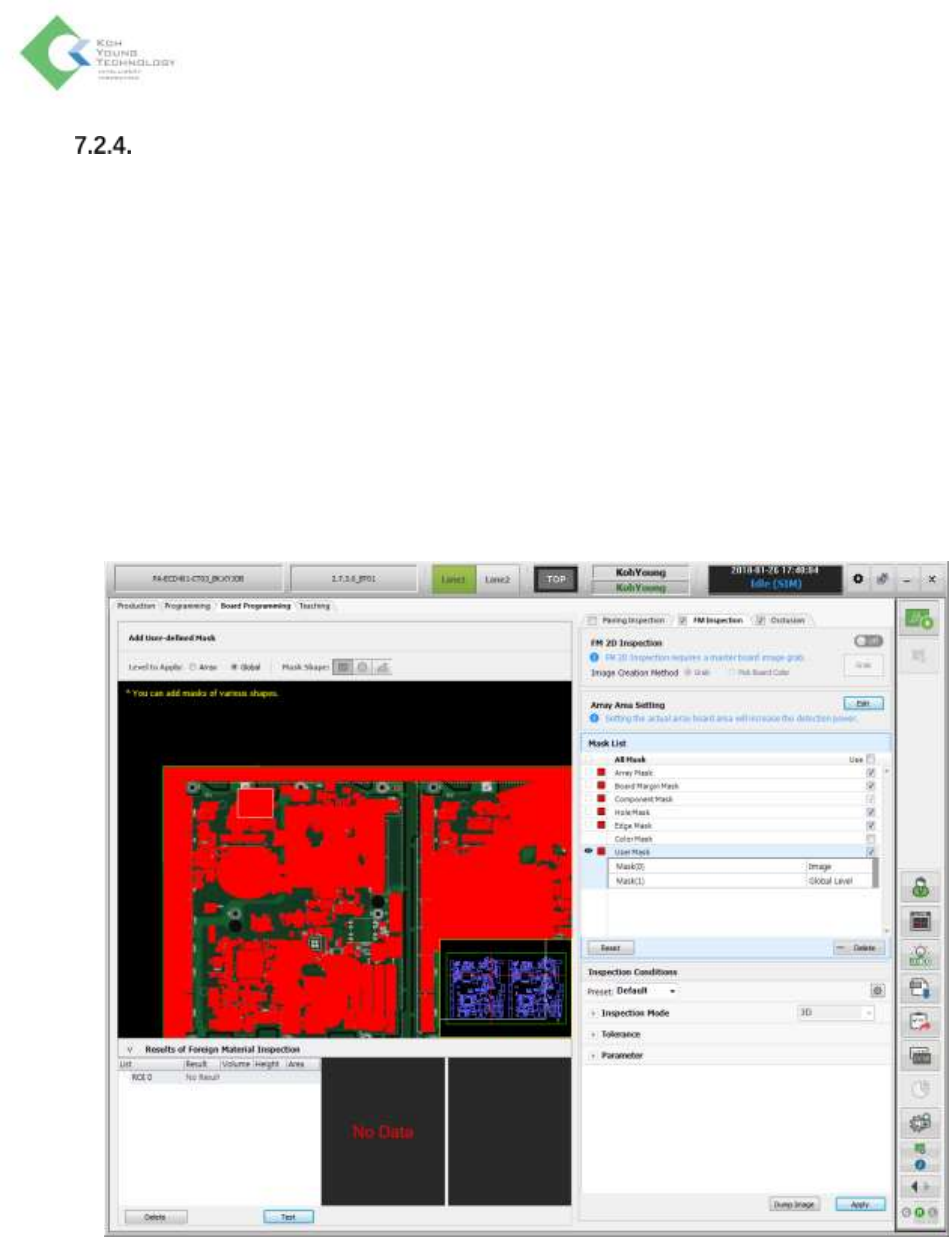

1. 若点击 Mask List 面板，PCB 视图将更改为 Mask 编辑模式(Mask Edit Mode)。
Koh Young Technology Inc.
182

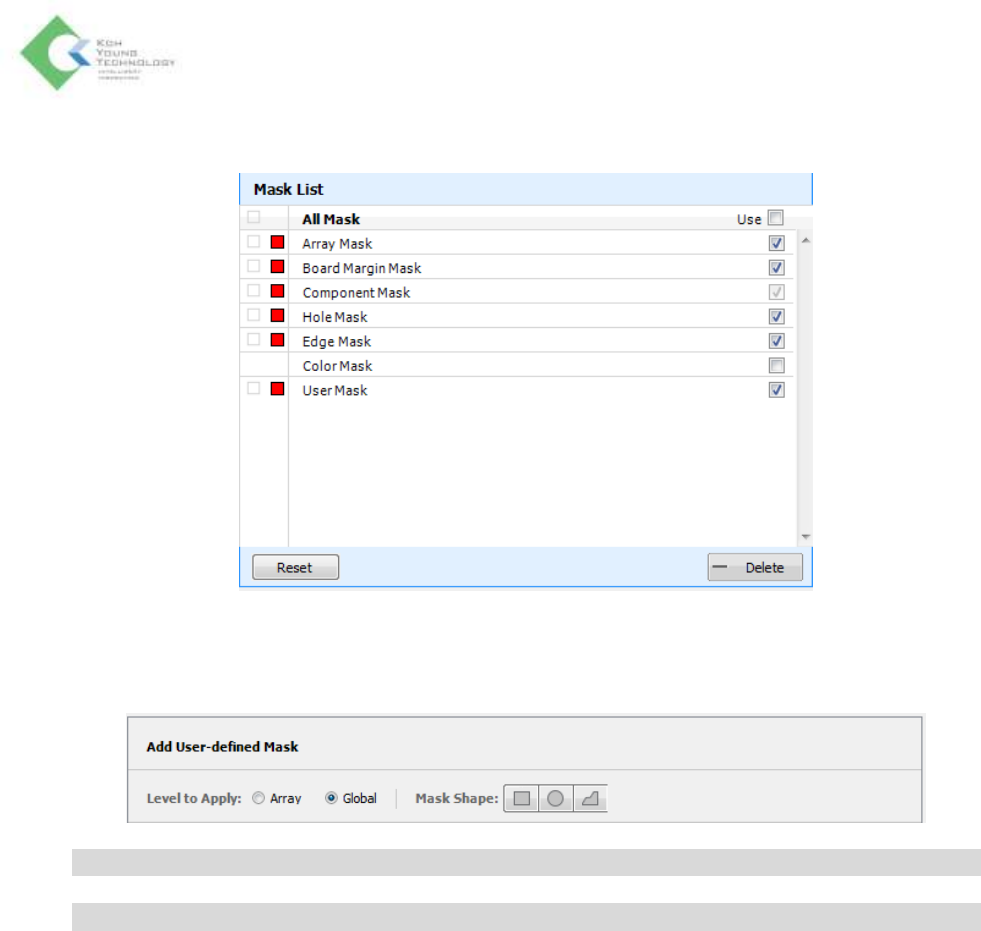

2. 在此面板，可以勾选各复选框来设置 Mask 显示与否、使用与否和表示颜色等。
3. 为了初始化各 Mask，请点击 Reset 按钮。需要删除时，请点击 Delete 按钮。.
4. 需要编辑用户定义 Mask 时，在 PCB 视图上面的工具菜单中选择 Mask 应用等级与形状。
※ 注: 应用等级为连板(Array)的时候，如果Mask在连板区域内，会自动复制其他连板。
※ 注: 仅能编辑用户定义Mask，无法修改其他Mask。
Koh Young Technology Inc.
183
检测条件设置

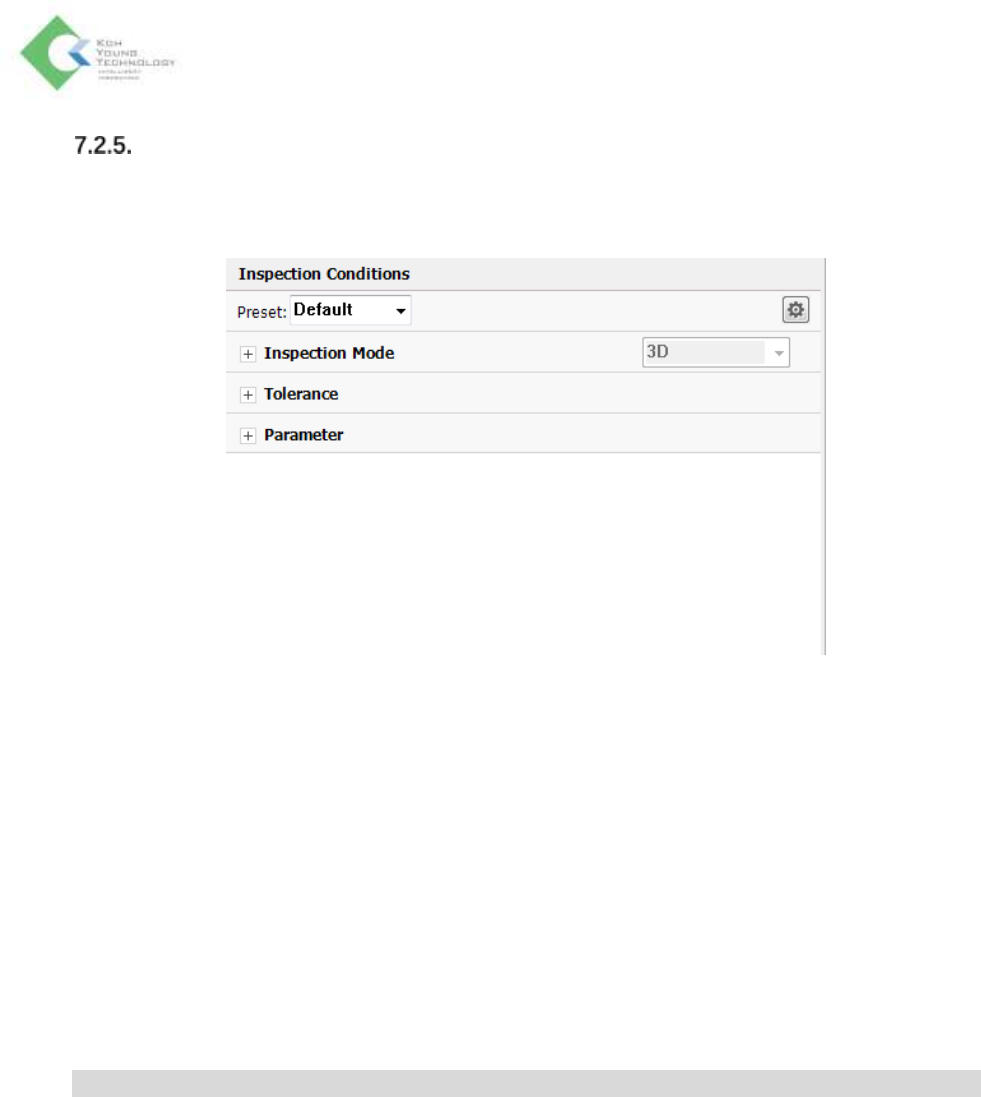

在不良视图上也可以同样使用检测条件(Inspection Condition)面板。设置各检测条件后，请点击应用
(Apply)按钮。
检测模式(Inspection Mode)
3D: 无 2D 校准数据时，仅用 3D(高度)进行检测
2D: 仅用 2D 校准数据进行检测
2D and 3D: 用 2D 校准数据与 3D(高度)进行检测
2D or 3D: 在 2D 校准数据存在的区域，用 2D 进行检测，在无 2D 数据的区域用 3D 进行检测
公差(Tolerance)
Area: 与标准图像(Master Image)相比的检测特定区域中的不良项目。
Diameter/Length: 检测具有用户定义的直径与长度的项目。
Gray Diff.: 检测设定时校准的 PCB 颜色与当前测试板颜色差异比较。
Height: 检测非 ROI 地区上达到某一高度的项目。
Density(密度): 一定量的缺陷集中在一起时，将检测为一个异物。
※ 注: 如果检测条件修改后需要应用更改项目，务必点击应用(Apply)按钮后保存程式文件。
