Koh Young Technology Inc.
183
检测条件设置
在不良视图上也可以同样使用检测条件(Inspection Condition)面板。设置各检测条件后，请点击应用
(Apply)按钮。
检测模式(Inspection Mode)
3D: 无 2D 校准数据时，仅用 3D(高度)进行检测
2D: 仅用 2D 校准数据进行检测
2D and 3D: 用 2D 校准数据与 3D(高度)进行检测
2D or 3D: 在 2D 校准数据存在的区域，用 2D 进行检测，在无 2D 数据的区域用 3D 进行检测
公差(Tolerance)
Area: 与标准图像(Master Image)相比的检测特定区域中的不良项目。
Diameter/Length: 检测具有用户定义的直径与长度的项目。
Gray Diff.: 检测设定时校准的 PCB 颜色与当前测试板颜色差异比较。
Height: 检测非 ROI 地区上达到某一高度的项目。
Density(密度): 一定量的缺陷集中在一起时，将检测为一个异物。
※ 注: 如果检测条件修改后需要应用更改项目，务必点击应用(Apply)按钮后保存程式文件。
Koh Young Technology Inc.
184

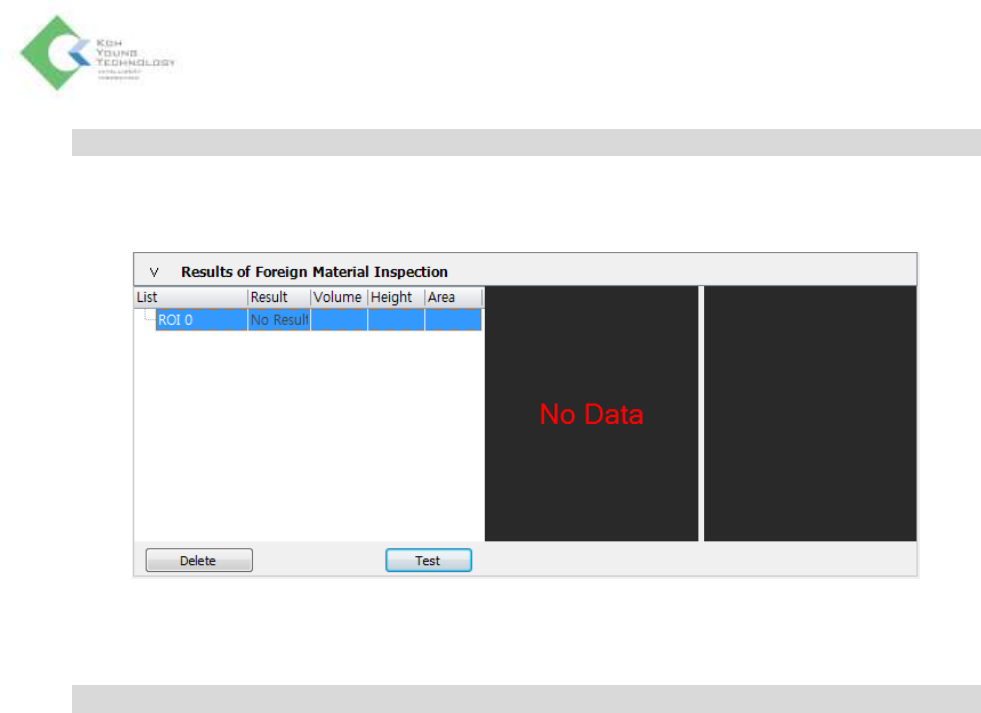

1. 想要进行 WFMI 手动检测时，需要激活左下角的 Results of Foreign Material Inspection 面
板。.
2. 激活此面板后，PCB 视图将转 变为手动绘制 ROI 模式(Manual ROI Drawing Mode)。
※ 注: 若无用户ROI，Delete, Test按钮就失效。
3. 在 PCB 视图中使用鼠标来手动添加用户定义 ROI。
※ 注: 只能在FOV里面添加ROI。在FOV区域之外无法绘制ROI。若想要将ROI移动至FOV区域之外，会
Koh Young Technology Inc.
185
恢复到移动之前的状态。
4. 若添加 ROI，对此区域可以进行检测或删除。
5. 若点击 Test 按钮就进行检测，检测结果会显示在列表和 3D/2D 中。
6. 如果在列表中点击各项目，PCB 视图会自动移动至 ROI 区域。
※ 注: 手动检测的区域未保存至程式文件中。
