8. 侧面相机(Side Camera Option)
侧面相机是对仅用顶端相机难以判定的元件，并用侧面相机进行检测来提高判定结果的可靠性的功能.
此文件将说明Koh Young Technology AOI系统的侧面相机功能的设置与校准方法，并将描述侧面相机
的用户界面更改。
※ 注: 以使用多视点的图像(在多角度用侧面相机而得出的图像视图)，提高了检出率与判定的便利性，
并优化了测试时间。
侧面相机功能的设置方法如下。

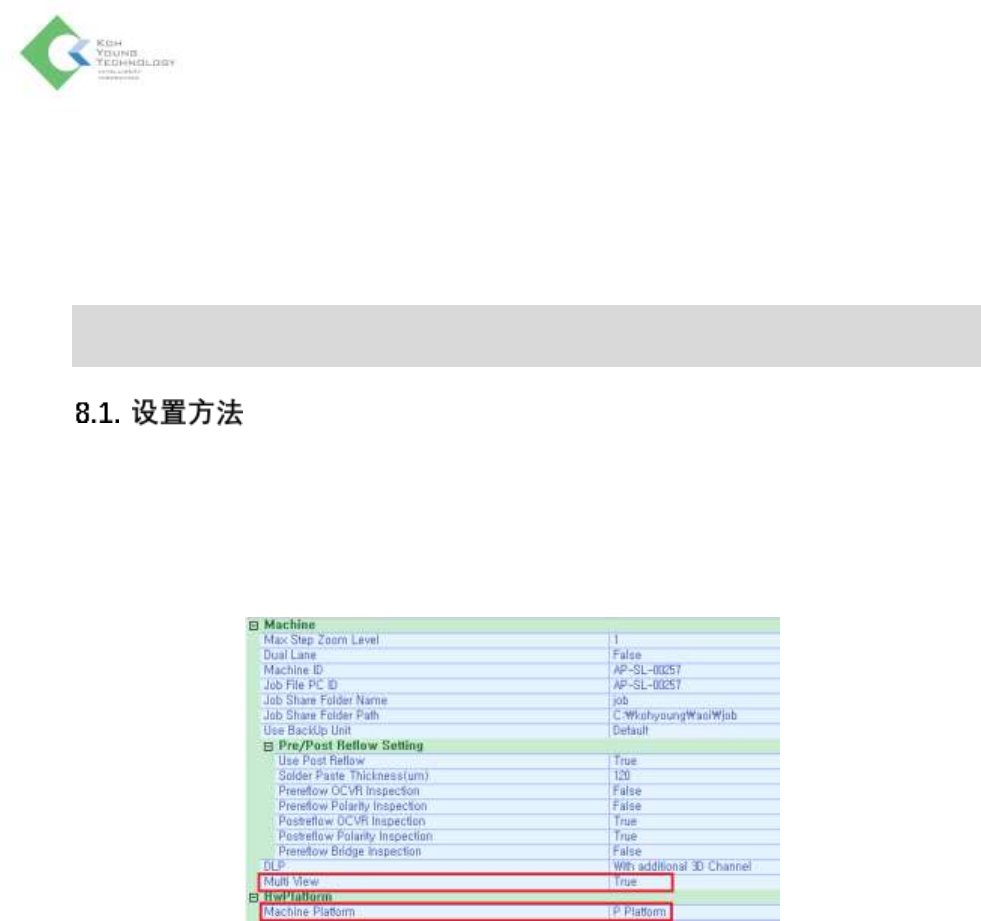

1. 在 AOIConfig ，请如下进行设置。
- 在 AOIConfig > Machine > Pre/Post Reflow Setting > Multi View 选择 True
- 在 HwPlatform > Machine Platform 选择 P Platform
Koh Young Technology Inc.
187

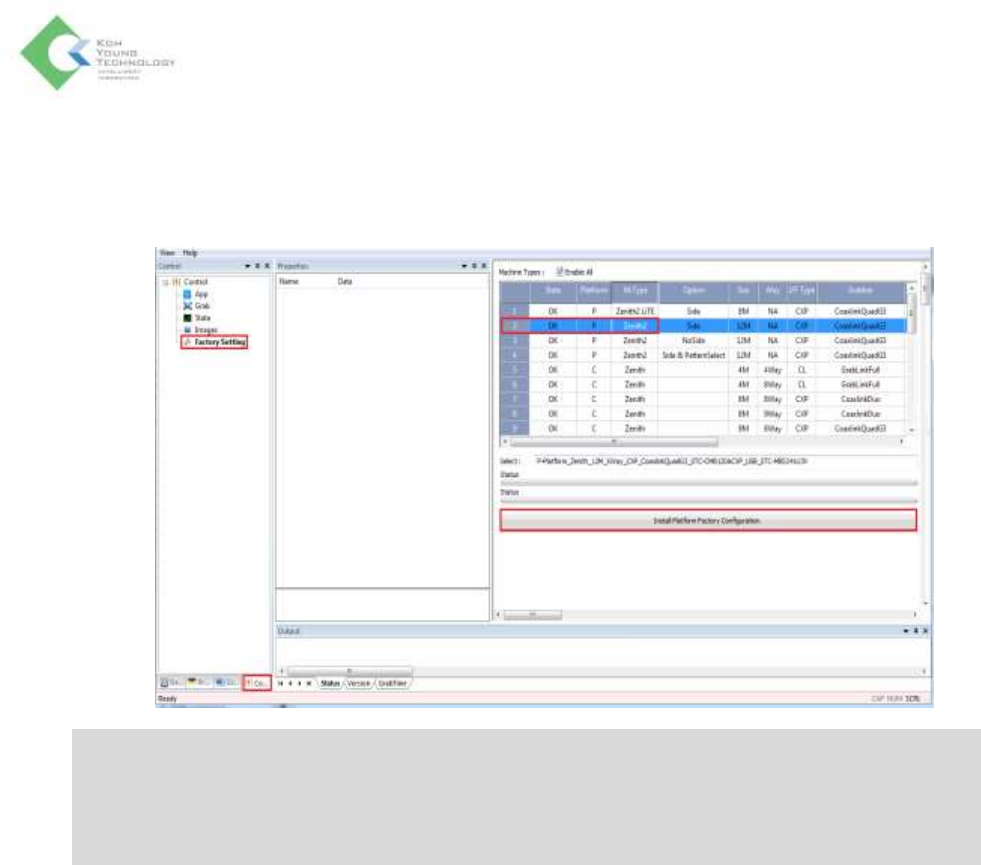

2. 在 KYI 设置 ，请如下进行设置。
- 在 Control 栏 > Factory Setting 选择第二行的 Zenith2 后，点击下面的 Install Platform
Factory Configuration 按钮。
※ 约束
- 仅P Platform设备支持侧面相机
- 需要使用KYI
- 侧面相机不支持OPO与CBI
- 顶端相机与侧面相机用同样照明亮度抓图。
Koh Young Technology Inc.
188
侧面相机的校准方法如下。
1. 请在检测条件栏的元件(Component)栏中打开 MMC(用侧面相机获取的图像进行检测的选项)选
项。
- 为了将选中的元件位置在 FOV 中心，需要打开 MMC 选项。由于侧面相机的 FOV 小于顶端相机
的 FOV，所以需要进行此步骤。
2. 请点击异形元件(Odd Shape)按钮。
- 如果点击异形元件(Odd Shape)按钮，会进行 FOV 优化。
3. 在检测条件(Inspection Condition 部分点击想要进行检测的组。
- 在本体(Body)或引脚(Lead)项目中添加组。
- 在检测项目(Inspection Item)部分双击项目时，可以注册为将要进行检测的引脚组(Lead
Group)。
※ 注: 如果添加引脚组(Lead Group)，图像视图的左上角将会显示‘请选择引脚组后选择检测设置’信
息。
※ 注: 关于指定并编辑引脚组的方法，请参考3.1 引脚注册与编辑。
4. 在树形列表中选择想要检测的单位(Unit)。
- 如果点击单位(Unit)，Condition Parameter 栏的检测条件将如下更新。
