检测条件、封装编辑栏

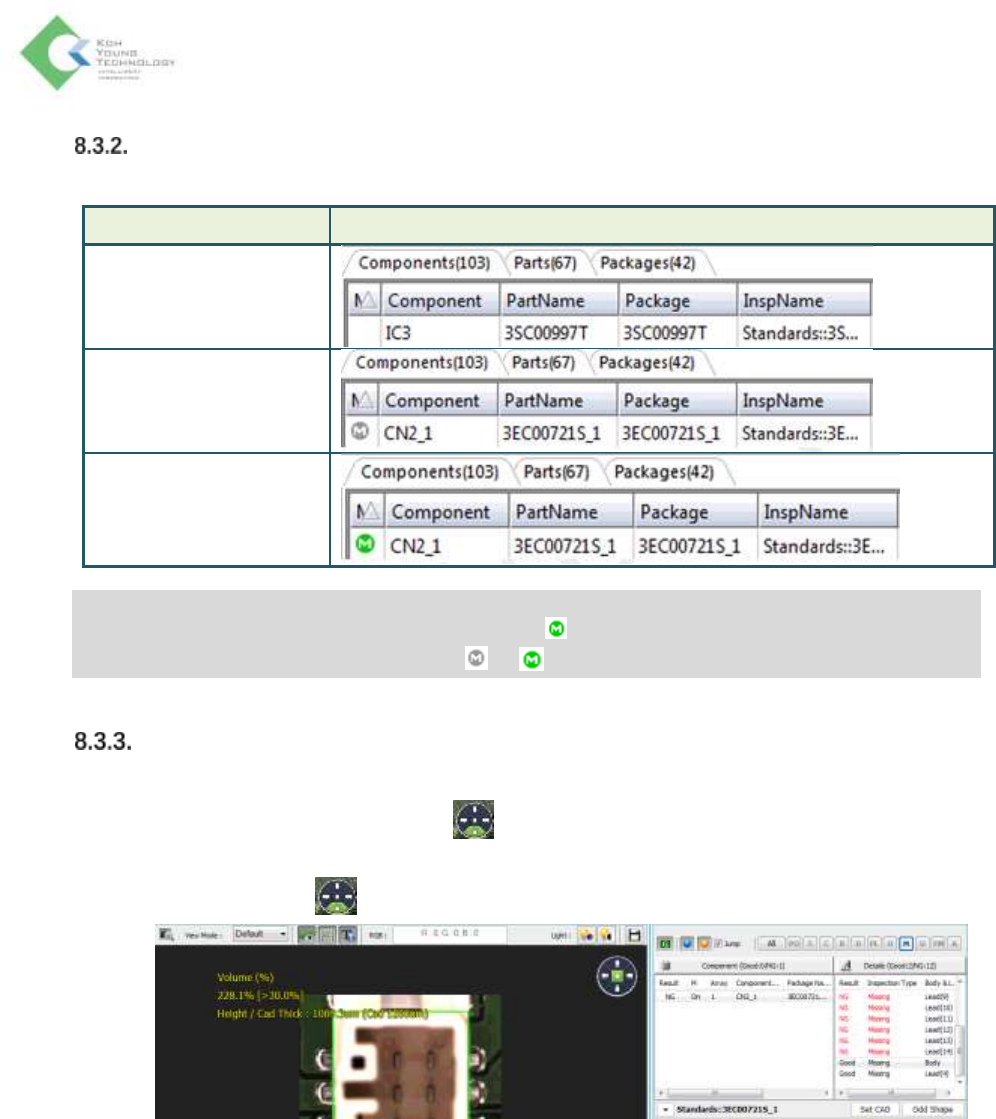

用图标表示元件栏的 MMC(侧面相机, Side Camera)识别与否
区分
说明
没有进行侧面相机校准与
检测的时候
已校准侧面相机，可没进
行检测的时候
已完成进行侧面相机校准
与检测
※ 注: 在元件栏点击 MMC图标时，图标状态互相切换如下。
- 不进行侧面相机校准的元件： 图标将切换到空白和 图标
- 进行侧面相机校准的元件： 图标将切换到 和 图标
不良视图
进行检测的相机会显示在图像视图中
相机方向更新并显示在视图控制按钮（ ）上
- 在详细信息列表中点击项目时，2D/ 3D 图像与进行检测的相机方向会被更新并显示
在视图控制按钮（ ）上。
Koh Young Technology Inc.
193

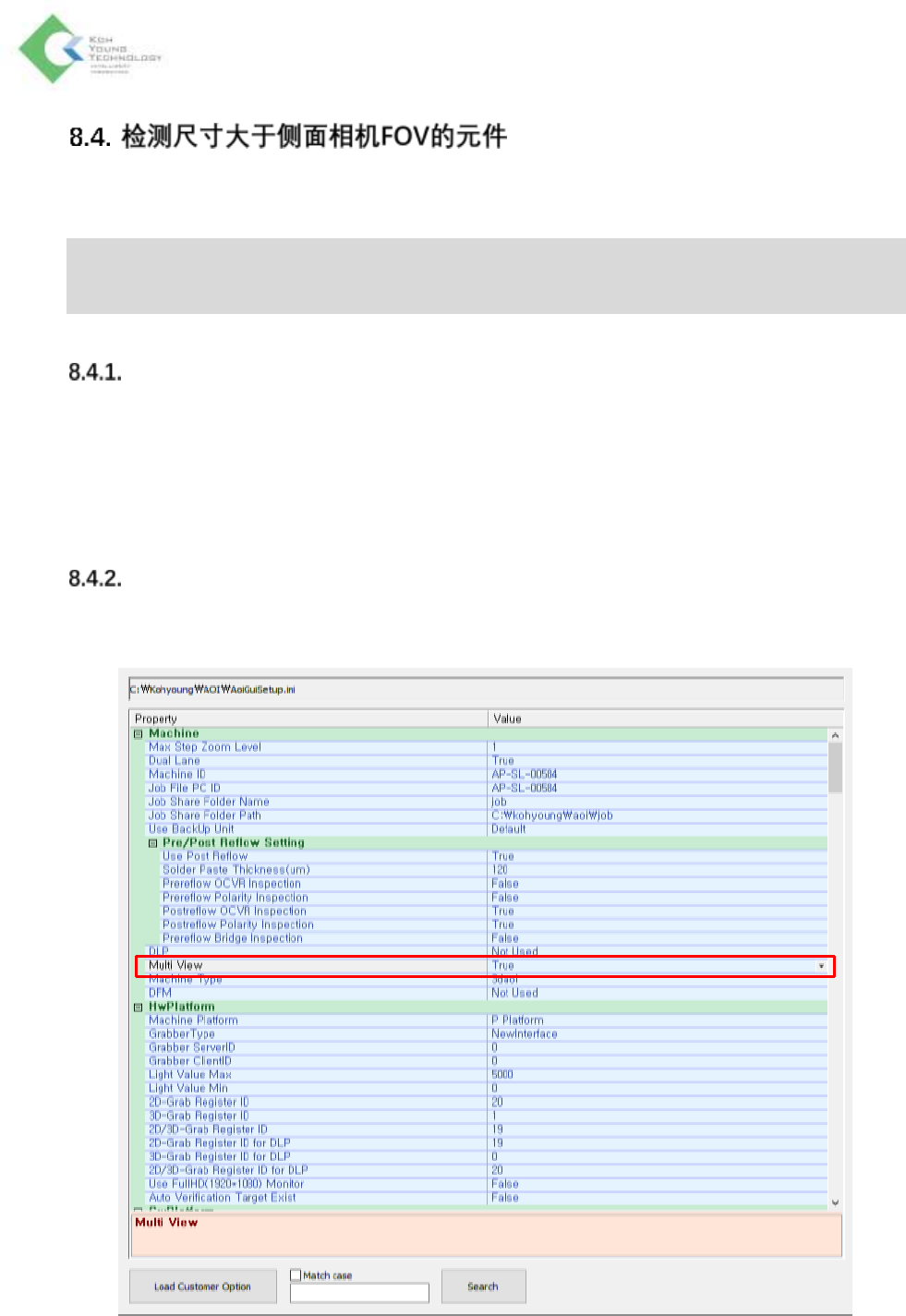

利用侧面相机检测的元件的尺寸大于侧面相机FOV时，用户无需分割元件，即可进行侧面相机检测。无
需用户另行介入，可自动分割FOV后摄像，且作为单一元件进行侧面相机检测。
※ 制约事项
- 异性角度元件只能应用自动分割（Auto Divide）功能。
- FOV的分割超过4个的元件无法使用该功能。（FOV最多可分割为4个）
系统要求
适用型号：安装Zenith2或侧面相机的设备
软件版本：AOIGUI 2.7.4.2, KYI 1.1.11.0_48142版本以上
操作系统：Windows 7
分辨率：1280x1024
设置项目
AOIConfig
将AOIConfig > Multi View设为“True”。
