K oh Y oung Technolo g y Inc. 195 功能的使用步骤 侧面相机 检测的设置 1. 在 编程 选 项 卡中 选 择 要用 侧 面 相 机 检测 的 元 件后 ， 点 击元 件 目 录最 左 边 一列 的 MMC 按钮 ， 激 活 侧面相机检测。 2. 选择进行侧面相机检测的元 件的尺寸大于侧面相机 FOV 时，弹出 如下报警窗口。
Koh Young Technology Inc.
194
AOIGUI

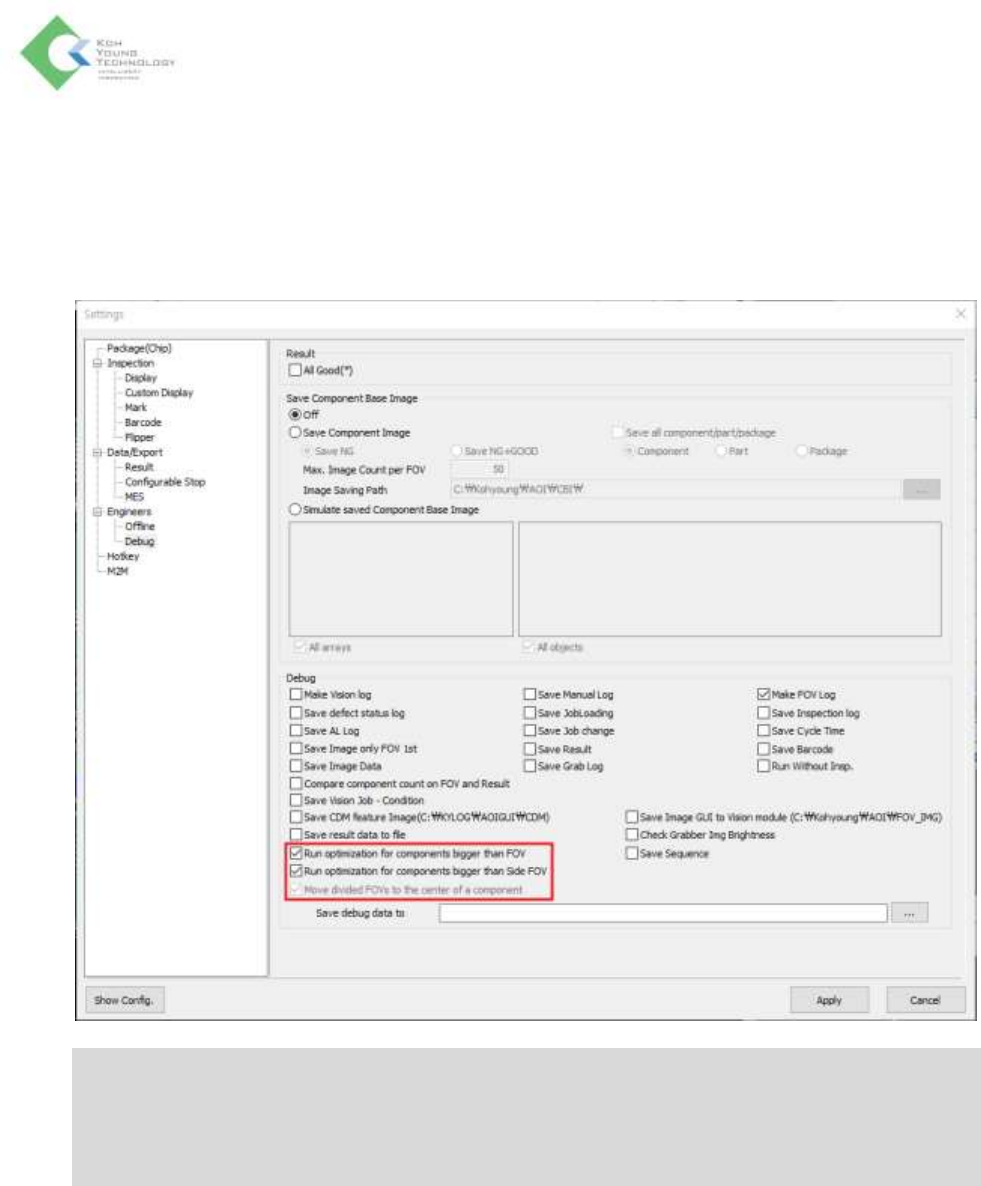

在设置 > 技术人员 > Debug（调试）窗口中选择如下3个选项：
□ Run optimization for components bigger than FOV
□ Run optimization for components bigger than Side FOV
□ Move divided FOVs to the center of a component
※ 注：
- 要想激活“Run optimization for components bigger than Side FOV”选项，需要先选择“Run
optimization for components bigger than FOV”选项。
- 设置“Run optimization for components bigger than Side FOV”选项时，“Move divided FOVs to the
center of a component”选项自动被勾选。
Koh Young Technology Inc.
195
功能的使用步骤
侧面相机检测的设置
1. 在编程选项卡中选择要用侧面相机检测的元件后，点击元件目录最左边一列的MMC按钮，激活
侧面相机检测。
2. 选择进行侧面相机检测的元件的尺寸大于侧面相机FOV时，弹出如下报警窗口。
Koh Young Technology Inc.
196
自动分割（Auto Divide）
- 将元件自动分割为小于侧面相机FOV的尺寸。
- 根据元件尺寸的不同，可分割为2个以上。
- 可在对异形角度元件进行侧面相机检测时使用。
继续（Continue）
- 不分割元件，以大尺寸元件的状态进行检测。
- 在选择异形角度元件的状态下，选择Continue时，将弹出如下弹窗，且只能进行2D检测。
取消（Cancel）
- 不进行侧面相机检测设置。
※ 注：之后的设置过程与已有的侧面相机检测设置方法相同。
自动分割（Auto Divide）
在报警窗口中选择Auto Divide时，将根据侧面相机的FOV尺寸自动分割相应元件的FootPrint。分割结束
后，可在如下的基板视图（PCB View）中查看被分割的元件。
