Koh Young Technology Inc.
201
使用标记功能
如要使用设置的Tag Set进行检测，请按以下步骤进行操作。
运行AOIGUI。
点击Open按钮弹出Select Job窗口。
在导入程式文件之前，点击Tag Set域，并选择是否使用添加的Tag Set。
点击OK按钮导入程式文件。
Tag Set Absence（标记多件）功能
设置标记多件功能时，请按以下步骤进行。
※ 注: 关于@KSMART上的Tag Set Absence设置方法，请参考KSMART软件发布说明1.3.2版本。
连接: https://help.kohyoung.com/hc/ko/articles/360000133581-Release-Note-KSMART-1-3-2-0
运行AOIGUI后，请移至编程选项卡。
在各元件的检测条件显示窗口(Coverage Grid)，请点击鼠标右键选择JOB Tag Set。(与以前一
样)
Koh Young Technology Inc.
202

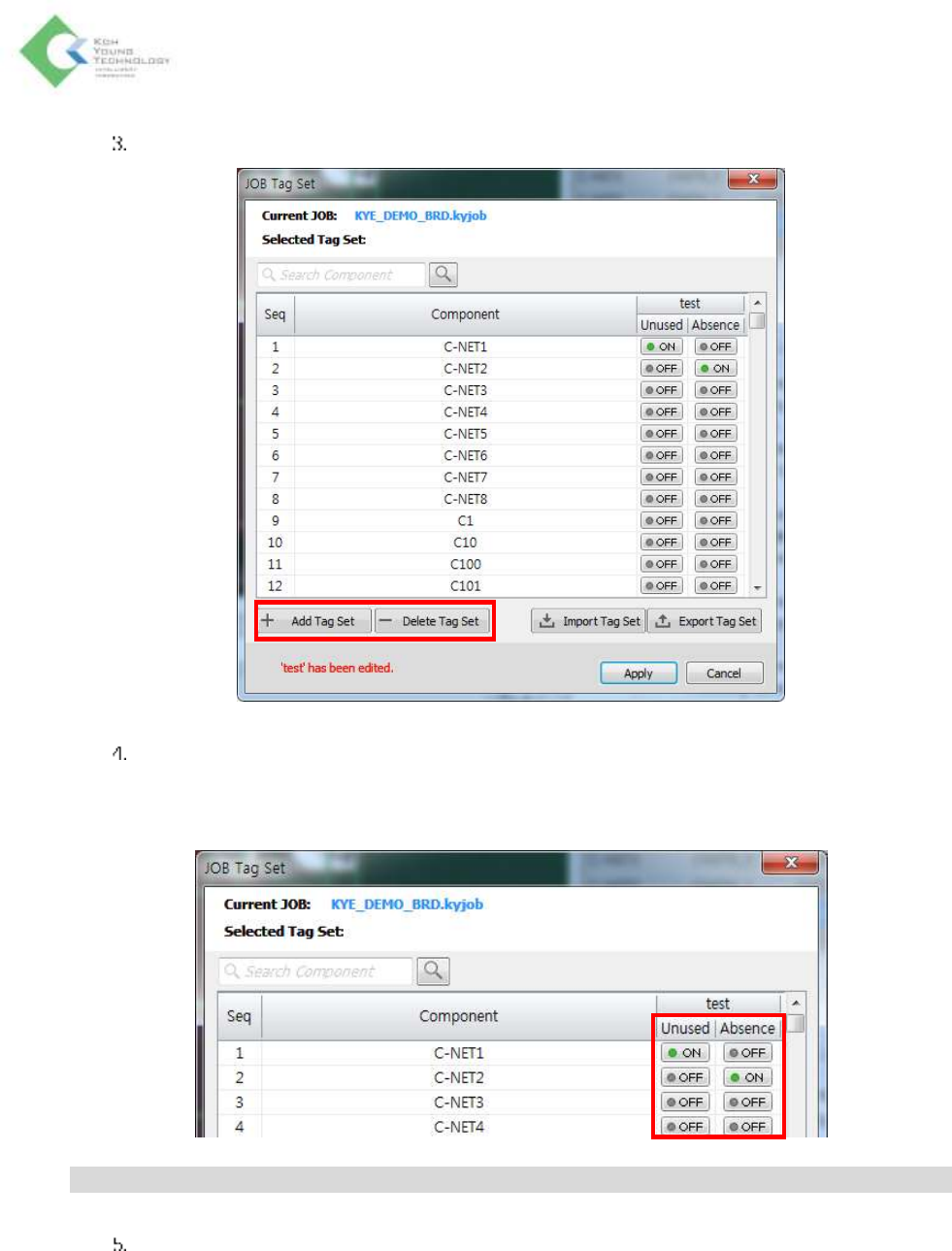

在JOB Tag Set窗口，通过Add Tag Set / Delete Tag Set添加或删除Tag Set。
对于各个元件，可以选择想要应用的Tag Set功能。
- Unused: 从检测中排除所选元件
- Absence: 对于相应元件设置多件检测条件
※ 注: Unused与Absence之中，仅可以选择一个选项。
请点击Apply应用Tag Set设置。
Koh Young Technology Inc.
203

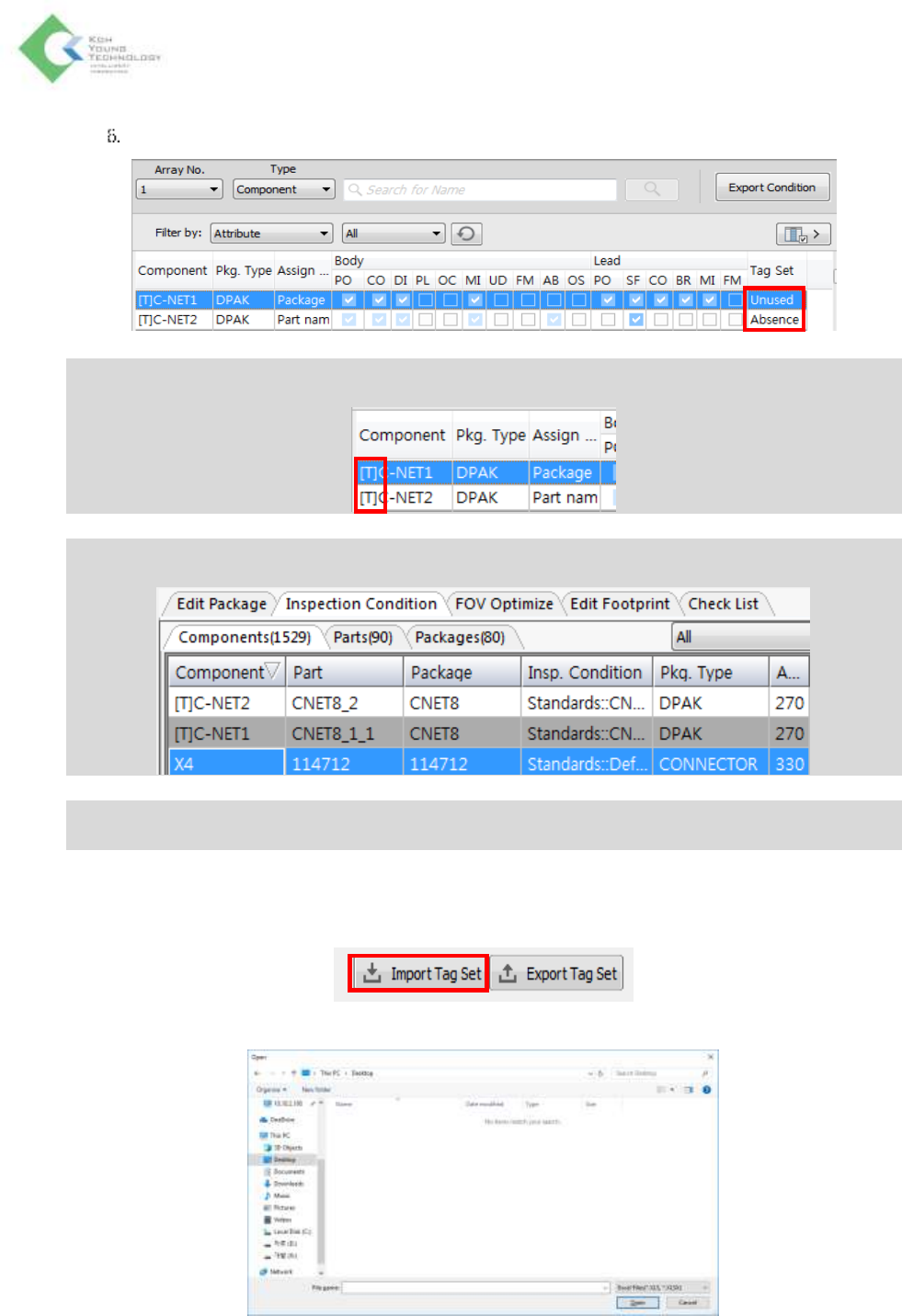

在检测条件显示窗口的Tag Set列上，可以确认应用的Tag Set选项。(Unused/Absence)
※ 注: 在检测条件显示窗口以及元件目录窗口中，以在元件名称最前面添加[T]字来显示应用Tag Set选
项的元件。
※ 注: 在元件目录窗口中，应用Unused的元件像以前一样被着色并无法激活。与之相反，应用Absence
的元件就维持激活状态。
※ 注: 对于应用Absence的元件，引脚检测条件之中只能打开或关闭爬锡、连锡与异物检测。但，在爬
锡的下面检测条件中，只能在Absent solder check与Gold Tab Cehck进行检测。
进行Import Tag Set时，请按以下步骤进行。
7. 在 JOB Tag Set 窗口中，请点击 Import Tag Set 按钮。
8. 弹出文件选择窗口时，请选择并导入想要使用的 Excel 文件(.xls 或.xlsx 扩展名)。
