Koh Young Technology Inc.
206
Array Barcode Automatic Mapping功能是检测连扳条码时，只需设置任一连扳条码，即可在剩余连扳自
动输入条码的功能。本章将说明Array Barcode Automatic Mapping功能设置方法与设置项目。
是否使用功能
加载程式文件时，首先弹出PCB Setting& Info窗口。如要使用Array Barcode Automatic Mapping功
能，请选择位于PCB Setting& Info窗右侧中间的Use “Array Barcode Automatic Mapping”项目。
Koh Young Technology Inc.
207

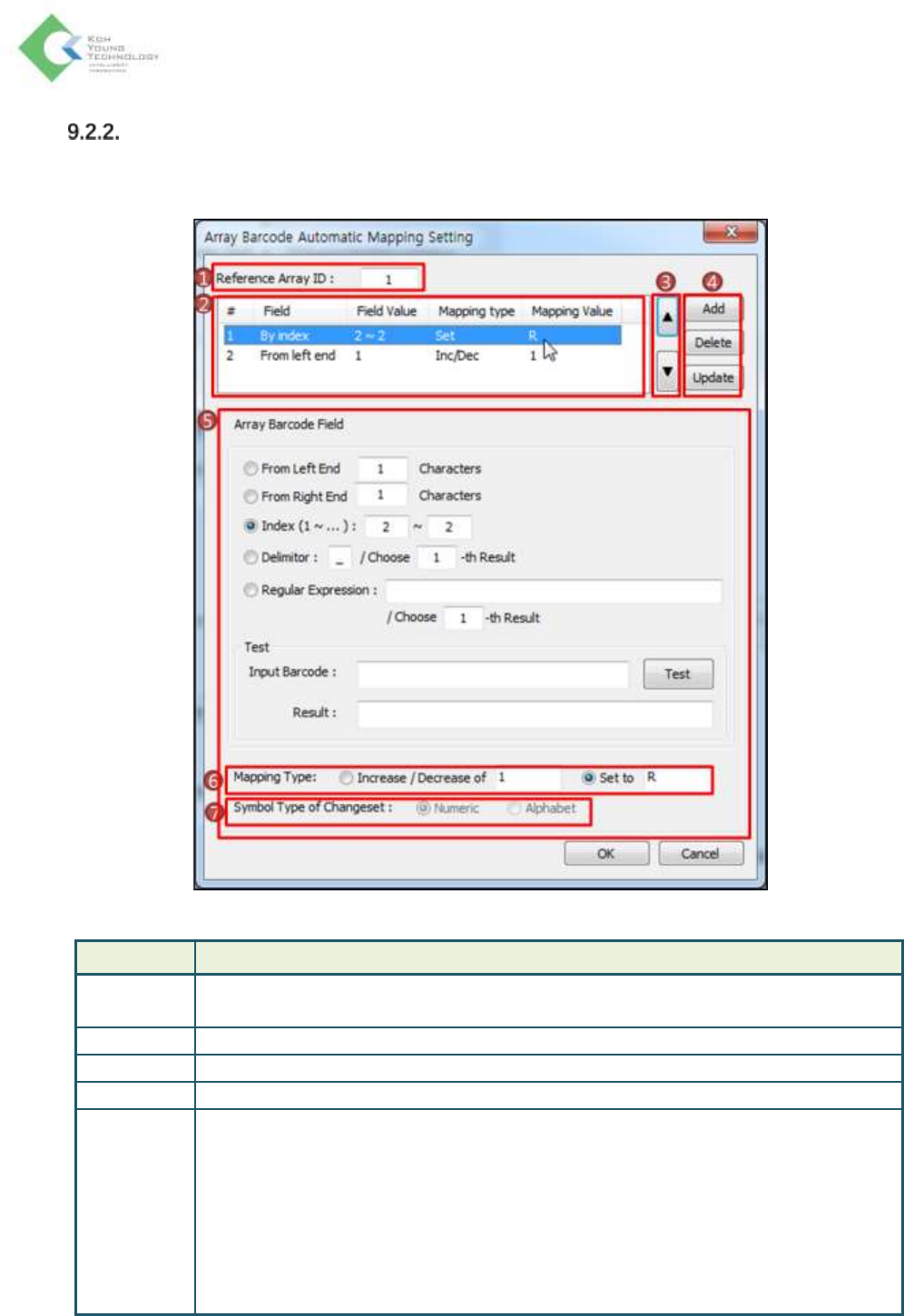

详细项目设置
点击Use “Array Barcode Automatic Mapping” 旁边的设置按钮，即可弹出Array Barcode Automatic
Setting窗。在此设置窗口可以设置条码管理体系及标准条码。
项目
说明
①
Reference Array ID: 标准条码的连扳编号；以此编号为准，利用与其他连扳编号
的差值，可以自动生成该连扳的条码值
②
Mapping Function List: 用列表显示Mapping Function
③
Mapping Function List优先顺序调整按钮
④
Mapping Function List添加/删除/更新按钮
⑤
Array Barcode Field:
From Left End: 从标准条码抽取要变更的字符区域时，从左侧抽取
- ex: 输入的条码值为“0045bcd890”，并设为“4”个字符时，结果值为“0045”。
From Right End: 从标准条码抽取要变更的字符区域时，从右侧抽取
- ex: 输入的条码值为“0045bcd890”，并设为“3”个字符时，结果值为“890”。
Index: 从标准条码抽取要变更的字符区域时，抽取Index范围的值
- ex: 输入的条码值为“0045bcd890”，Index设为“3”~“4”时，结果值为第3~第4个
字符“45”。
Koh Young Technology Inc.
208
Delimiter: 从标准条码抽取要变更的字符区域时，使用分隔符抽取用分隔符分隔条
码值后，选择符合Choose中输入的顺序的值
- ex: 输入的条码值为“0045_003_890”，分隔符设为“_”，Choose设为“2”时，结果
值为“0045”、“003”、“890”3个抽取值中的第2个“003”。
Regular Expression: 从标准条码抽取要变更的字符区域时，使用正则表达式抽取
用正则表达式分隔条码值后，选择符合Choose中输入的顺序的值
- ex: 输入的条码值为“045_003_890”，正则表达式设为“[0-9]{3}”，Choose设为“3”
时，结果值为“045”、“003”、“890”3个抽取值中的第3个“890”。
Input Barcode: 为确认设置的条码管理体系是否正常运行，直接输入条码用结果
显示值可确认设置是否正确
Test: 在结果中显示将设置的条码管理体系应用于输入的条码后获得的字符区域
Result: 显示测试结果
⑥
Mapping Type: 决定是否将映射以Reference Array ID为准增加或减少指定值(Incr
ease / Decrease)，以及是否用指定字符进行设置
⑦
Symbol Type of Changeset
- Numeric: 连扳条码区域用数字组成时
- Alphabet: 连扳条码区域用英文字母组成时只要上升值为一位数时才能为英文字
母（仅限上升值为a~z或A~Z）
