距离检测功能(Pairing Inspection)是在AOIGUI进行自动检测时，测量元件与元件、元件与特征点(Featur
e)之间的距离与角度的功能。由一共4个检测项目构成：距离(Distance)、角度(Angle)、对象1(Pairing
1)、对象2(Pairing2)。
为了使用距离检测功能(Pairing Inspection)，按照如下步骤进行。
1. 移动至基板编程(Board Programming)栏后，请点击距离检测功能(Pairing Inspection)栏的
复选框来激活此检测功能。
2. 在添加距离检测功能(Add Pairing Inspection)工具栏添加想要检测的项目。
3. 在 PCB 视图用鼠标选择检测对象或特征点(Feature)。点击鼠标右键时，将显示如下弹出菜单。请
选择并设置选中对象或特征点的顺序。
※ 注: 在PCB视图用鼠标选择对象时，如果按着Ctrl键进行选择，PCB视图就不会扩大。
Koh Young Technology Inc.
214

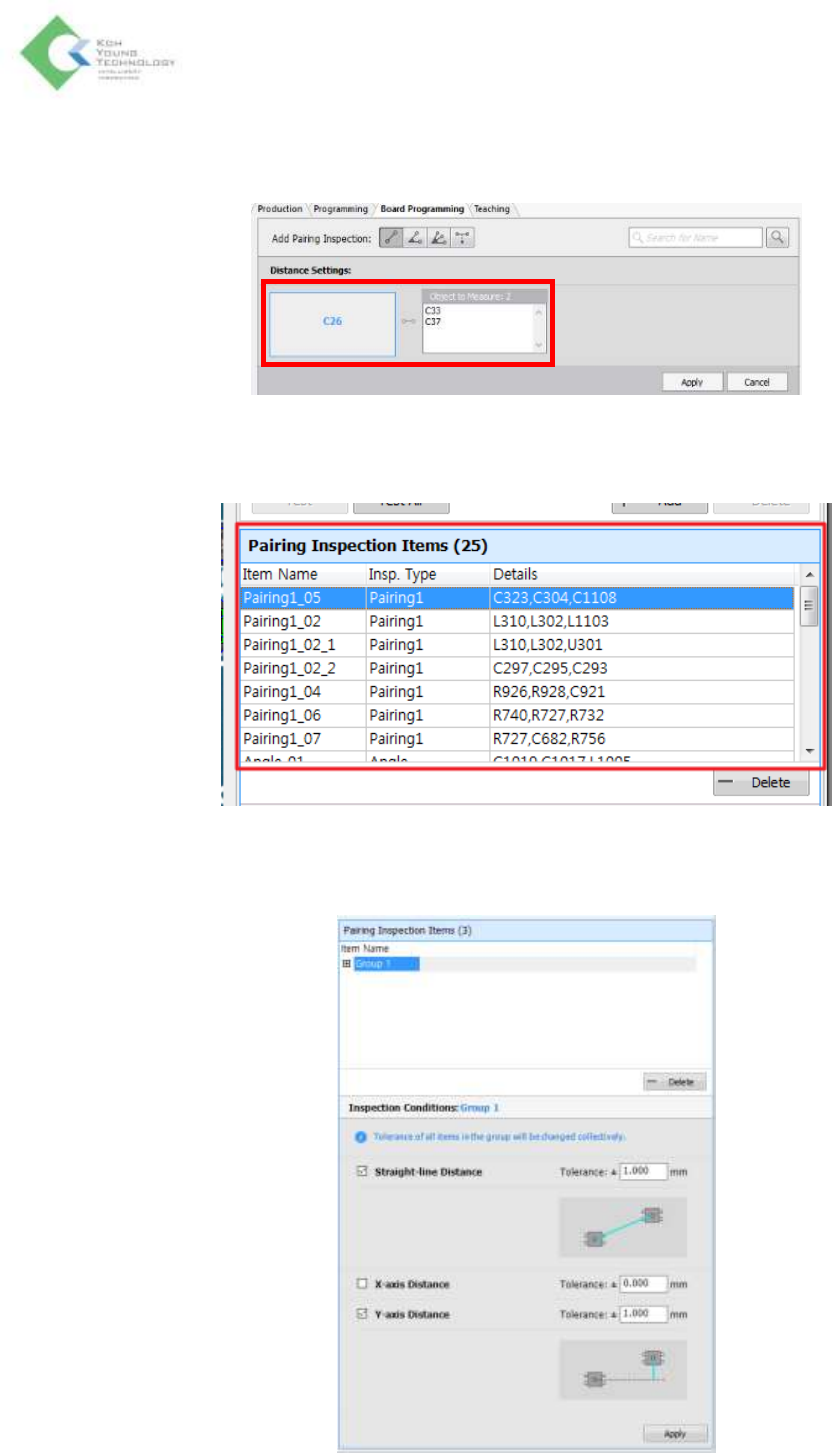

4. 若选择对象，在添加对象(Add Pairing Item)工具栏下面将显示选中的元件名。若选择所有对
象，应用(Apply)按钮就会激活，并点击应用(Apply)按钮时可以添加距离检测功能项目。
5. 在 PCB 视图与距离检测功能(Pairing Inspection)栏下面的距离检测功能项目(Pairing Inspection
Items)列表中显示添加的距离检测功能项目。
6. 如果在列表中选择距离检测功能项目，在检测条件(Inspection Conditions)列表中显示相应检测
项目的检测条件。在此界面设置距离检测功能的公差。
Koh Young Technology Inc.
215

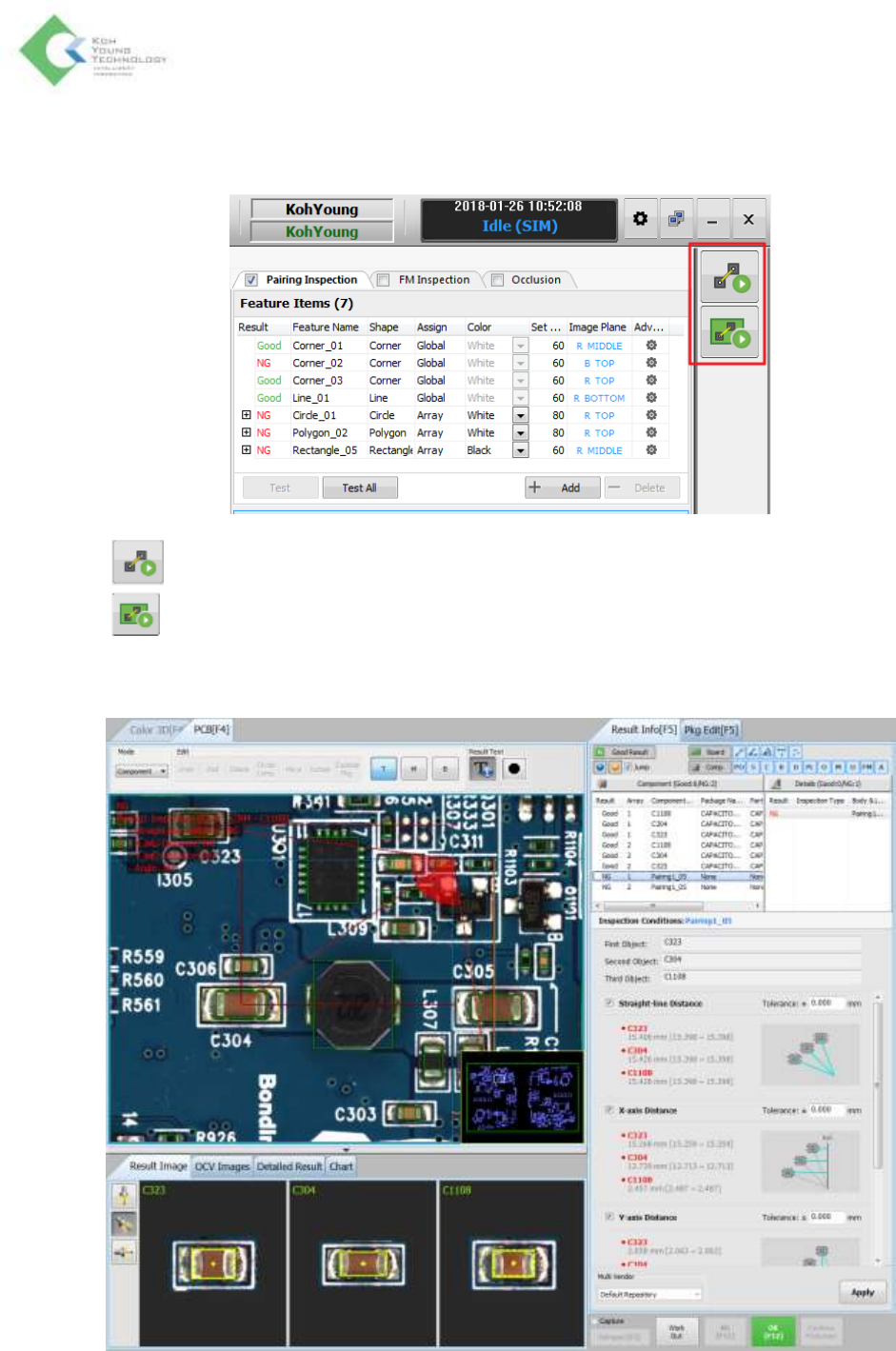

7. 完成检测条件设置后，在距离检测功能项目(Pairing Inspection Items)列表中选择想要检测的对
象后，可以以点击右上角的检测按钮来进行手动检测。
- : 仅对选中的项目进行检测
- : 对所有项目进行检测
8. 完成检测，就显示不良视图。若选择距离检测功能对象，如下显示检测的结果。
