<维修站结果>

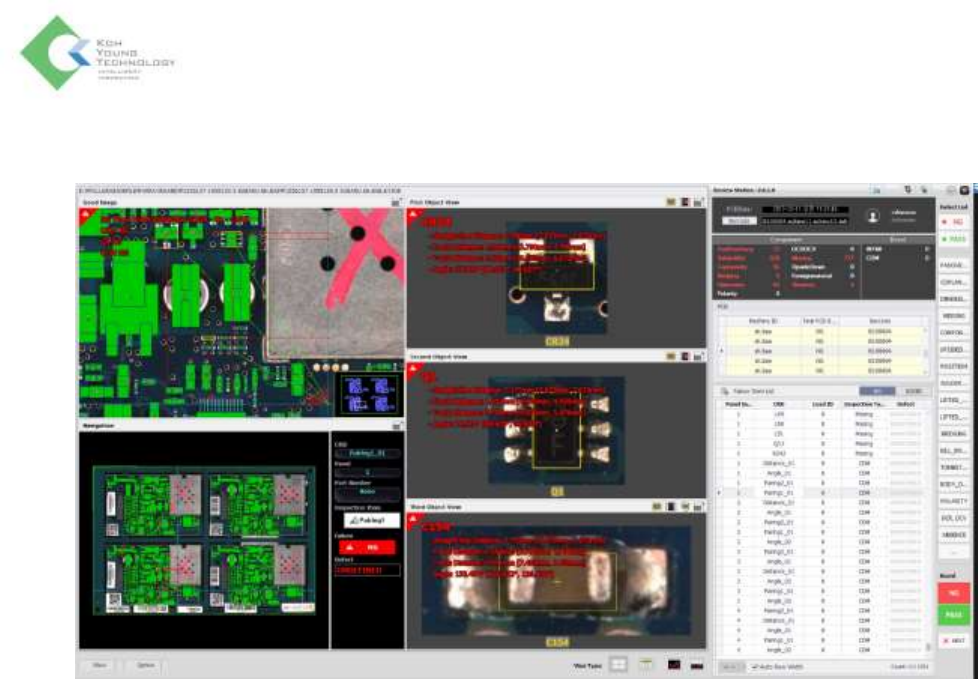

在维修站(Review Station)如下显示距离检测功能的检测结果。
Koh Young Technology Inc.
217
GCCT (Group Collective Critical Tolerance)
GCCT是检测Pairing Inspection（距离检测）群组内相邻元件之间的X、Y距离及最大高度与最小高度差
异的功能。
※ 注： 只有元件等级能设为GCCT群体的对象，而设为Unused的元件不能包含在GCCT群体里。
※ 注： 仅在连板里可以进行GCCT群体，并设置坏板标记的连板上不可进行该检测。
设置方法
请运行AOIGUI。
移至Board Programming（基板编程）选项卡后，请勾选Pairing Inspection（检测距离）选
项卡。
在Add Pairing Inspection（添加检测距离）项目中点击GCCT图标后，设置相邻元件之间的X
与Y轴关系。
在PCB View上拖动想要的区域，相应区域就设为GCCT群组。
※ 注： 此时，自动排除设为Unused的元件后创建群组。若该元件设为Used后群组需要包含它时，需要
重新设置群组。
请设置被添加的GCCT群组的检测条件。
※ 注： 检测条件设置方法与现有距离检测的距离检测设置相同。但，仅以群组单位能够设置高度差检
测条件。
Koh Young Technology Inc.
218
GCCT 检测条件
- 直线距离(Straight-line Distance): 两个元件之间的直线距离
- X 轴距离(X-Axis Distance): 两个元件之间的 X 轴基准距离检测
- Y 轴距离(Y-Axis Distance): 两个元件之间的 Y 轴基准距离检测
- 高度差(Height Difference): 检测群组内最大高度值与最小高度值之间的差异
检测结果
