4. 将会弹出 Odd Shape 窗口的 2D Body Finding 栏。
5. 在右侧的 Extraction Mode 中，请选择已提取的对象形状。若没有合适的形状，以选择 Blob 或
Line 可以进行设置。
Koh Young Technology Inc.
224

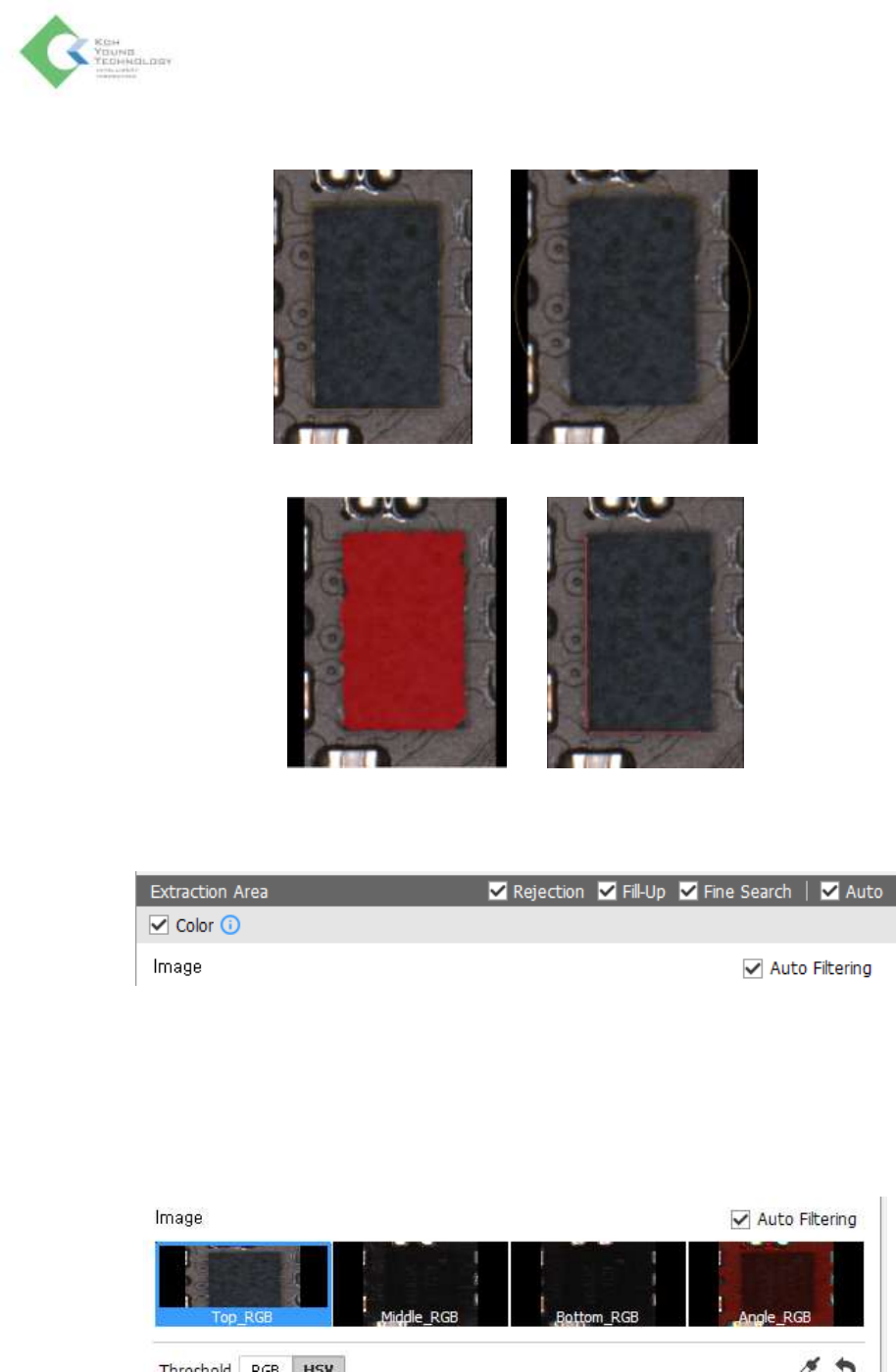

6. 在查看模式(View Mode)，请查看按照选中的模式设置的提取区域后，选择最合适的模式。
[Rectangle] [Circle]
[Blob] [Line]
7. 在 Extract Area 设置想要使用的图像与各种设置值。
- Rejection: 是否使用消除噪点功能
- Fill-up: 是否使用填充区域功能
- Fine Search: 是否使用更精确提取区域边界
- Auto: 是否使用自动灰阶
- Auto Filtering: 对图像是否适应自动过滤
8. 请选择图像。
Koh Young Technology Inc.
225

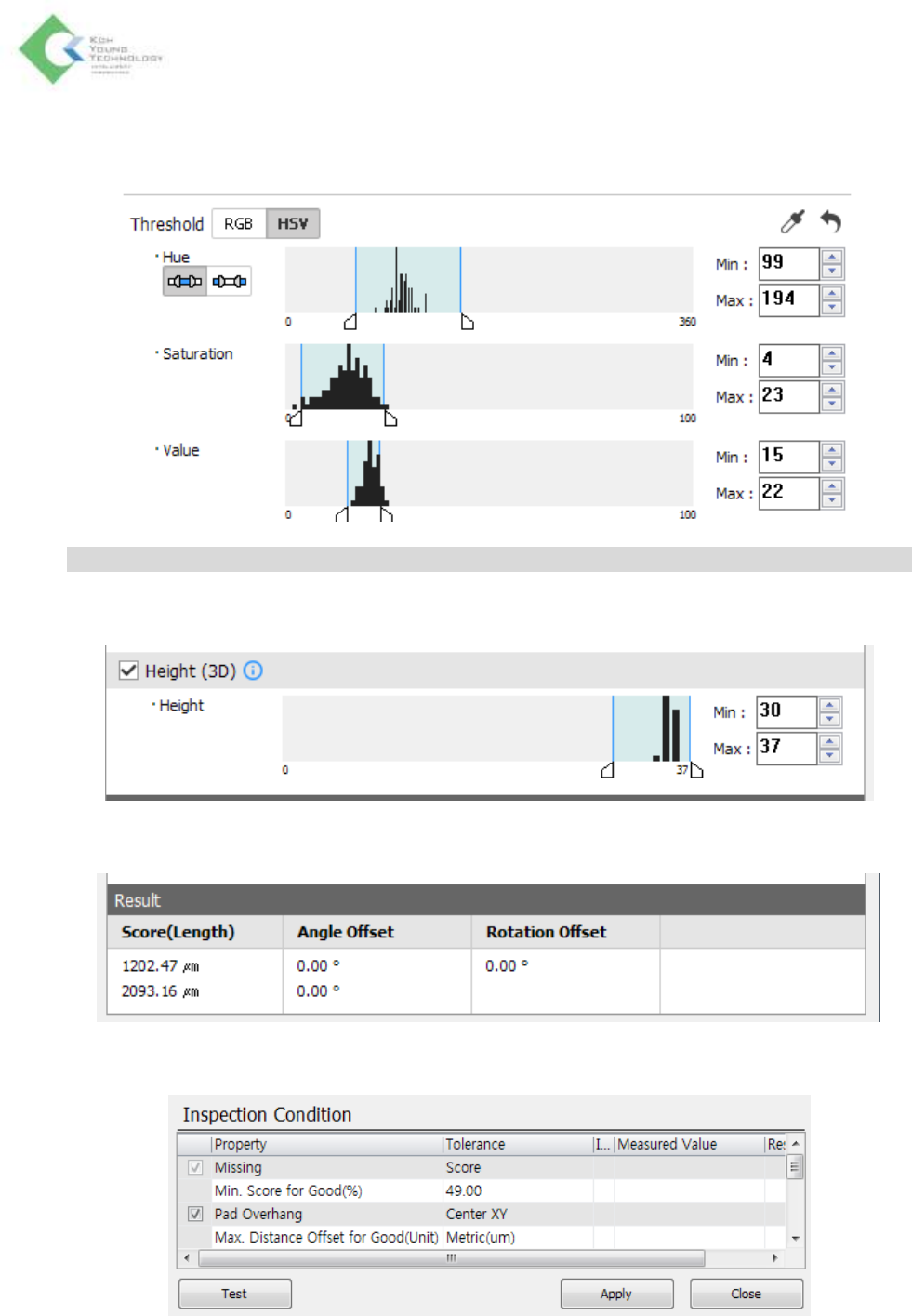

9. 在灰阶(Threshold)输入想要应用的临界值。
※ 注: 如果需要如上调整设置值，将会自动取消选择自动临界值(Auto Threshold)，并应用该设置值。
10. 为了使用 3D 图像，请选择 Height(3D)，设置 3D 高度范围。
11. 在 Result 上显示用当前设置的检测条件得出的结果。
12. 在 Inspection Condition，以在实际检测中使用的公差可以查看检测结果。.
13. 请查看目前设置的缺件与偏位的公差后，若完成更改，就点击 Test 按钮。
