Koh Young Technology Inc.
235

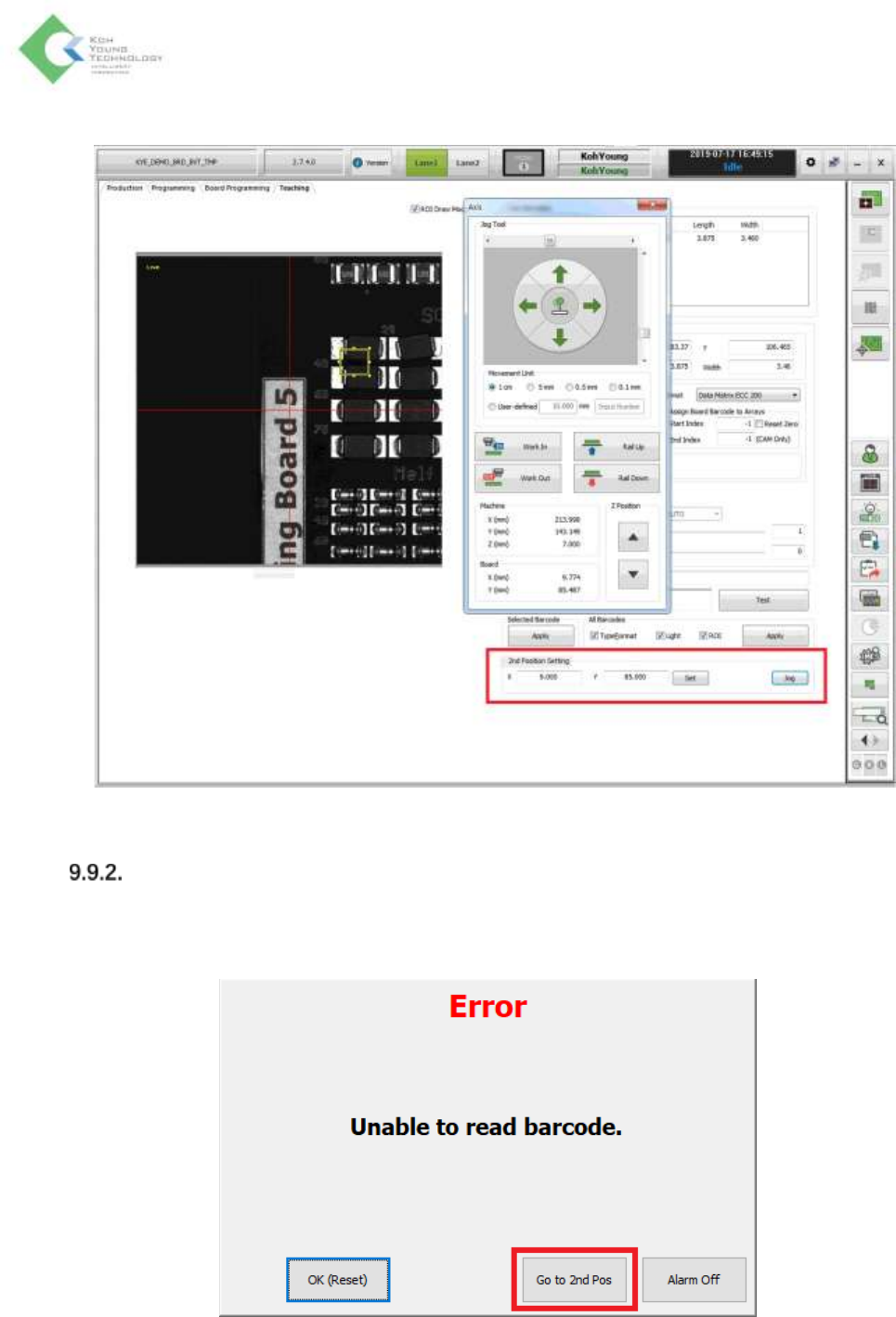

3. 校准结束后，在2nd Position Setting项目下方设置条码识别出错时镜头移动的位置。
使用方法
1. 在自动检测过程中无法识别CamBarcode时，设备状态将变更为“Error”并停止自动检测。同时，
界面中将弹出条码识别错误的窗口。
2. 显示如下条码识别错误窗口时，点击Go to 2nd Pos按钮，将镜头移动至已设定的位置。
Koh Young Technology Inc.
236

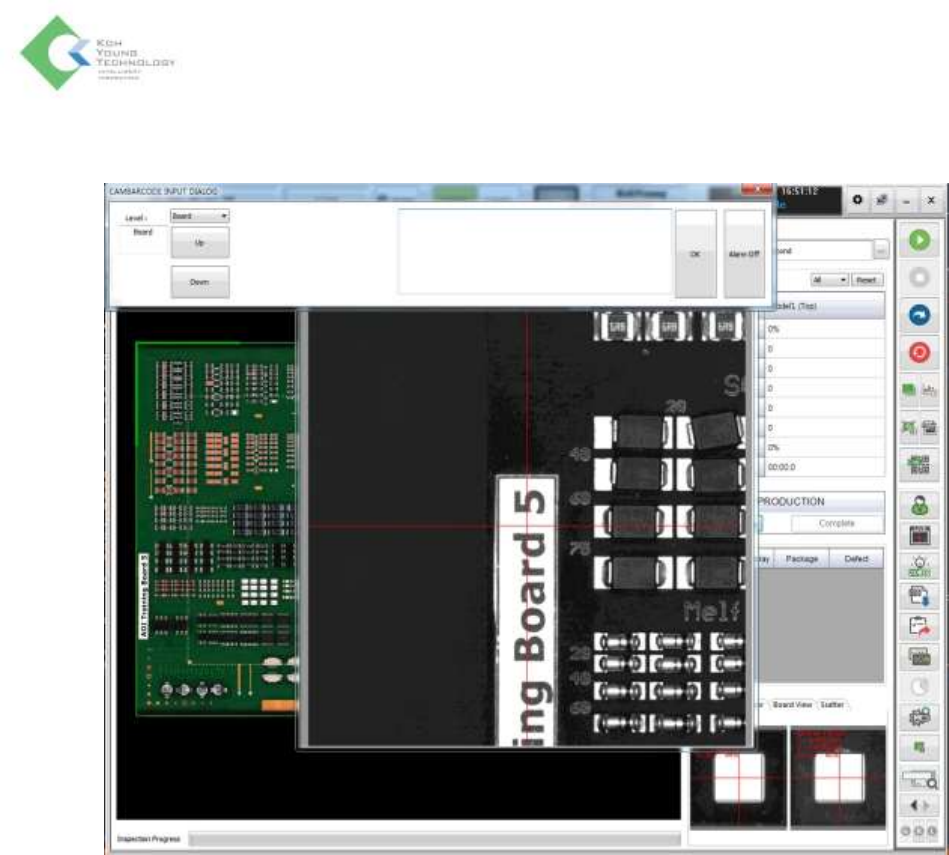

3. 设备状态变更为“IDLE”后，镜头移动至所设定的位置时，显示如下Live Viewer和Cam Barcode的手
动输入窗口。
4. 在Live Viewer中查看条码后，在手动输入窗口中输入条码，然后点击OK按钮。
5. 点击开始检测按钮，重新开始自动检测时，在手动输入窗口中输入的条码信息将被用作相应基板
的条码。
Koh Young Technology Inc.
237
对于生产FPCB的客户而言，因为在生产工艺的影响下元件位置和基板形状会发生改变，所以可能出现
偏位（Pad Overhang）误报。偏移补偿功能可帮助偏位检测项目补偿偏移并减少误报。
主要特点
偏移补偿功能的主要特点如下：
偏移补偿功能仅适用于当前所选的连板，不适用于其他连板的元件。例如，在有4个连
板的程式文件中，即使对1号连板的C1元件应用偏移补偿，但是并不对2至4号连板的C1
元件应用偏移补偿。因此，需要对各连板的C1元件进行分别设置。
Move弹窗 – 是否应用偏移补偿
不应用偏移补偿
应用偏移补偿
CRD（Selected Array Only）项目不激活
CRD（Selected Array Only）以外项目不激活
※ 注：使用维修站时，无法同时使用Panasonic APC-MFB选项和偏移补偿功能。
