对于生产FPCB的客户而言，因为在生产工艺的影响下元件位置和基板形状会发生改变，所以可能出现
偏位（Pad Overhang）误报。偏移补偿功能可帮助偏位检测项目补偿偏移并减少误报。
主要特点
偏移补偿功能的主要特点如下：
偏移补偿功能仅适用于当前所选的连板，不适用于其他连板的元件。例如，在有4个连
板的程式文件中，即使对1号连板的C1元件应用偏移补偿，但是并不对2至4号连板的C1
元件应用偏移补偿。因此，需要对各连板的C1元件进行分别设置。
Move弹窗 – 是否应用偏移补偿
不应用偏移补偿
应用偏移补偿
CRD（Selected Array Only）项目不激活
CRD（Selected Array Only）以外项目不激活
※ 注：使用维修站时，无法同时使用Panasonic APC-MFB选项和偏移补偿功能。
Koh Young Technology Inc.
238
界面构成
基板视图（PCB View）

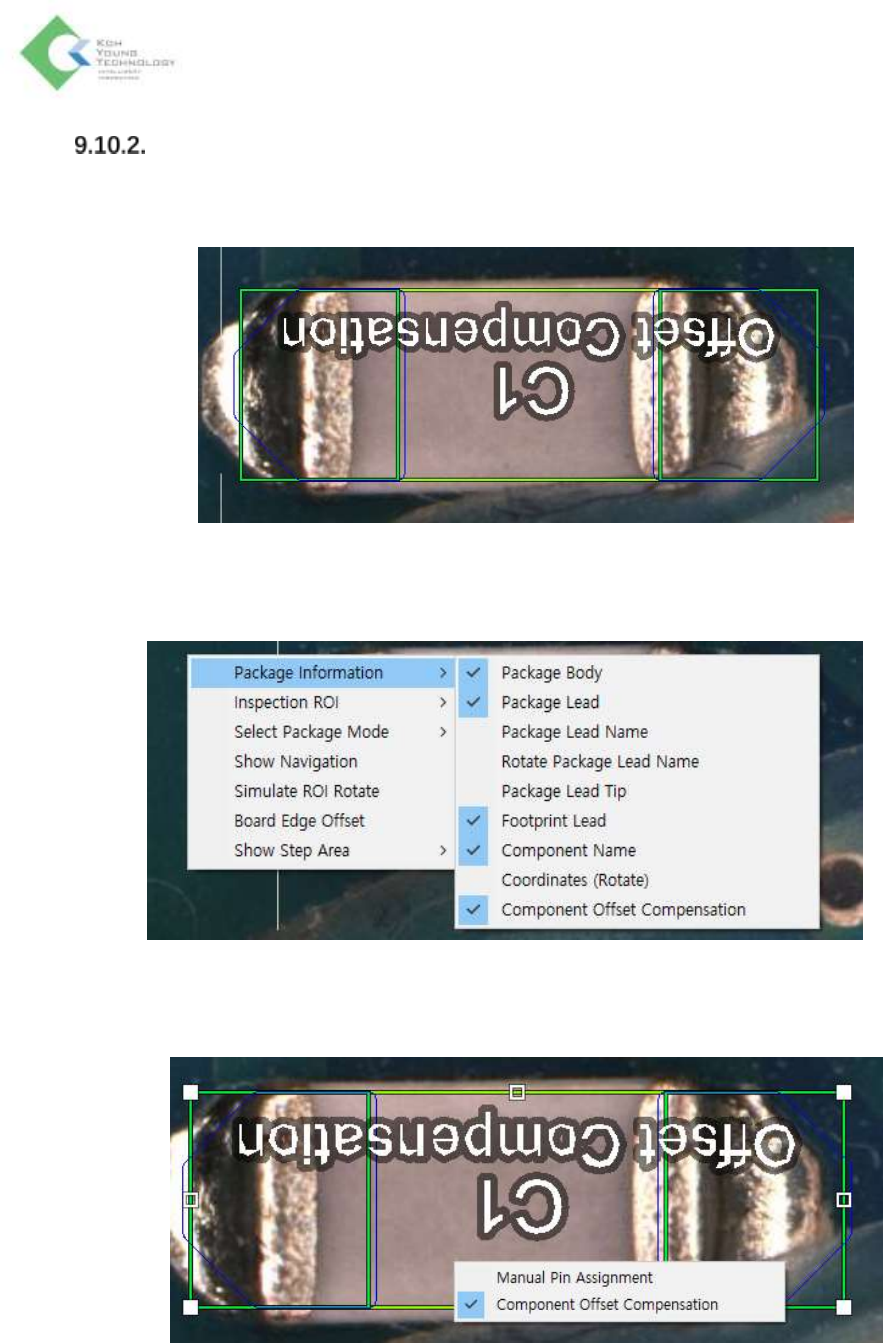

如下图所示，可在基板视图中查看应用偏移补偿的元件。
元件名下方显示偏移补偿（Offset Compensation）
在基板视图上点击鼠标右键，在弹出的菜单中选择Package Information > Component Offs
et Compensation项目，可设置显示与否。
在基板视图中选择元件后，点击鼠标右键，显示如下弹出菜单。勾选Component Offset Com
pensation时，弹出Move窗口，可进行偏移设置。
