Koh Young Technology Inc.
239
编程选项卡 > 元件目录

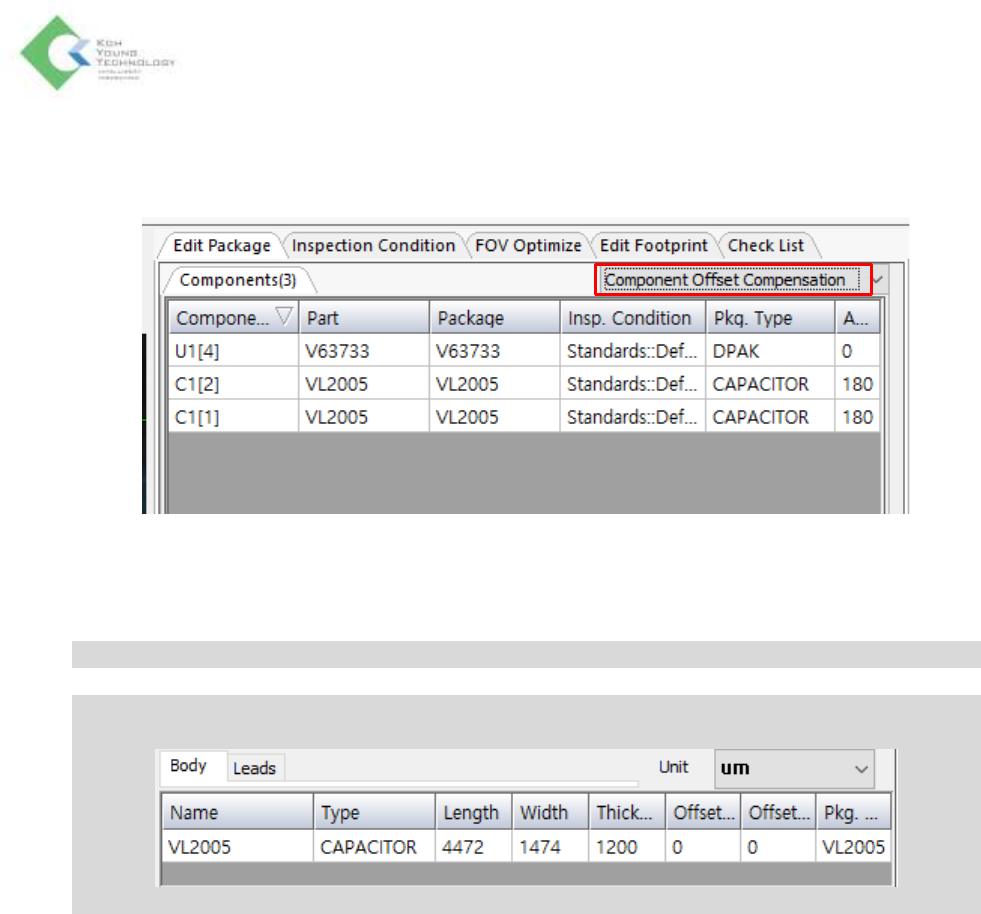

可在编程选项卡右侧的元件目录中指定偏移补偿过滤（Offset Compensation Filter）。在目录中选择元
件后，可在基板视图中查看应用偏移补偿的元件。
Component Offset Compensation Filter：选择该项时，目录中只显示应用偏移补偿的元件。
显示元件名：元件名[连板编号]
※ 注：界面中不显示X、Y轴偏移值。
※ 注：编程选项卡编辑封装（Package Edit）窗口中所显示的本体的Offset_X和Offset_Y不是偏移补偿的
偏移值，只是选中元件不应用偏移补偿的位置信息。
Koh Young Technology Inc.
240
功能的使用步骤
偏移补偿的使用设置

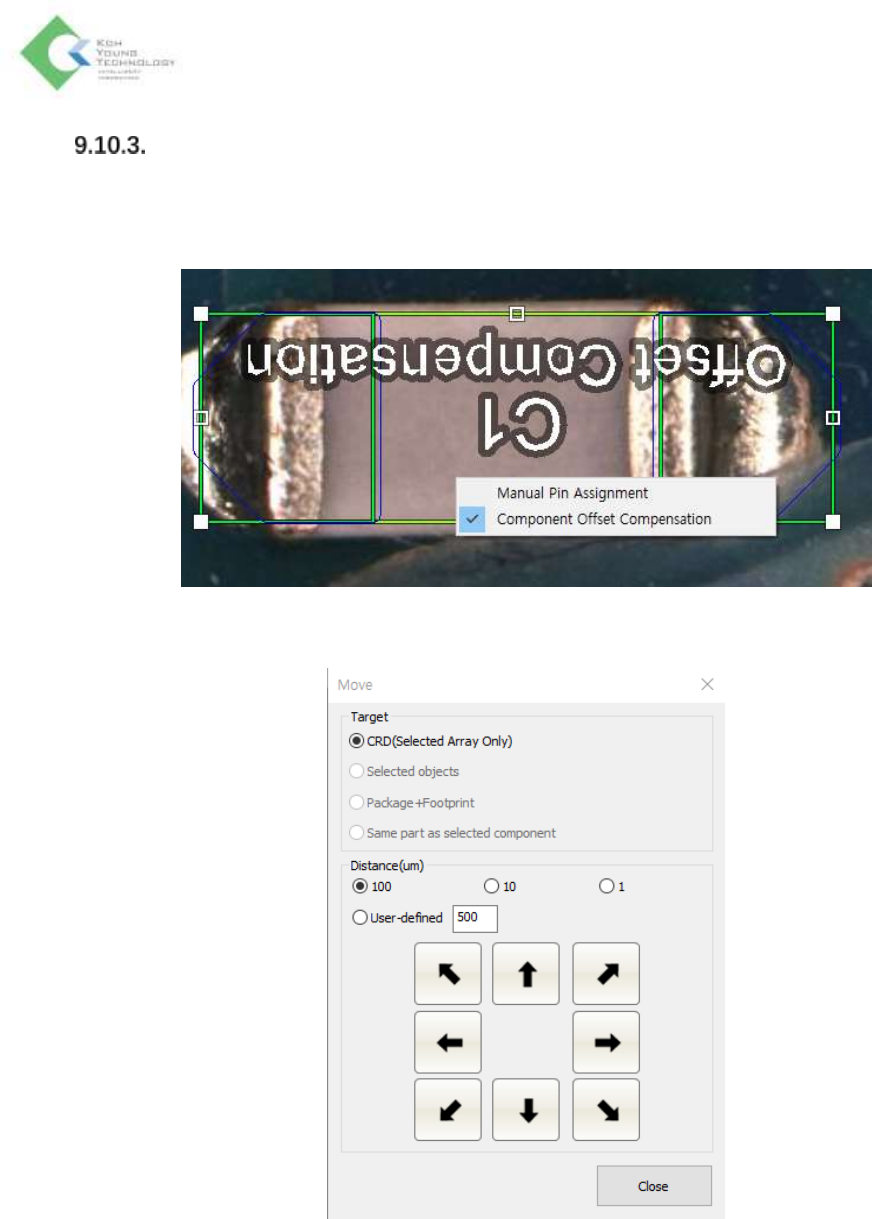

1. 在基板视图（PCB View）中选择要应用偏移（Offset）的元件。
2. 点击鼠标右键，弹出如下菜单时，选择Component Offset Compensation。
3. 随后，显示Move窗口。
4. 选择CRD（Selected array only）项目后，利用方向键移动。
5. 结束时，点击Close。
Koh Young Technology Inc.
241
偏移补偿的解除设置
1. 选择已设置偏移补偿的元件后，点击鼠标右键。
2. 取消勾选Component Offset Compensation项目。
3. 如下图所示，弹出确认解除设置的询问窗口时，点击Yes。
