Koh Young Technology Inc.
28
右侧界面(③)
检测元件 : 检测所选的元件
检测相同CRD : 检测具有相同CRD的元件(使用连板时)
检测相同料号 : 检测具有相同料号名的元件
检测相同封装 : 检测具有相同封装的元件
Inspect Filtered List : 以被过滤的元件进行手动检测，从元件列表的右上方的组合框中可以
复制。以初始条件、替代料号过滤时才会激活。

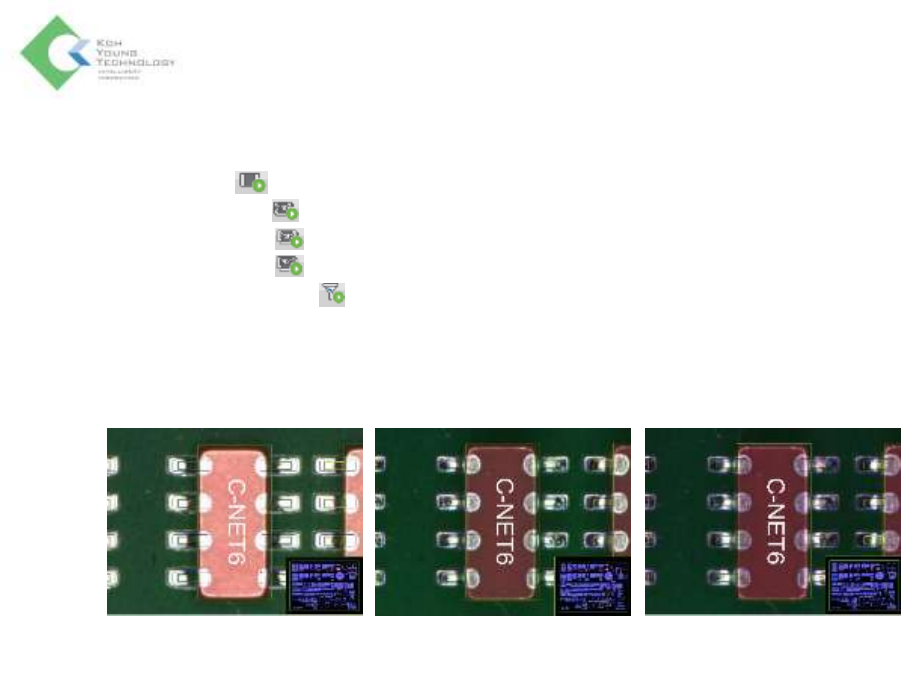

Top: Top 用顶部照明显示图片
Middle: Middle 用中部照明显示图片
Bottom: Bottom 用底部照明显示图片
Top Middle Bottom
Koh Young Technology Inc.
29

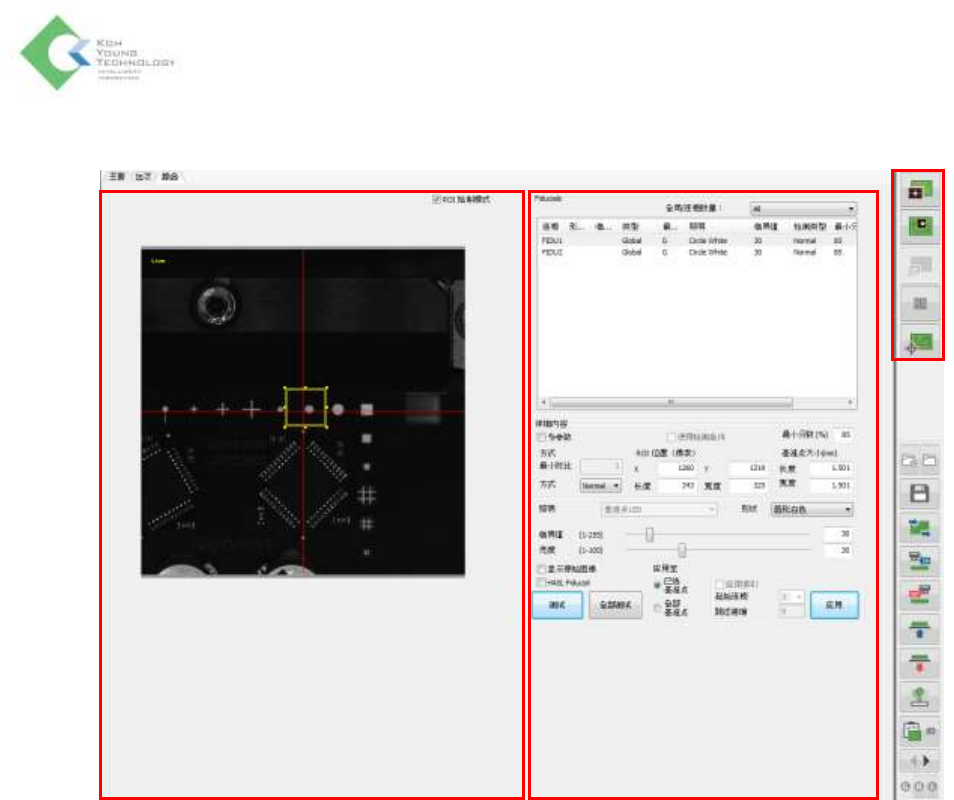

综合选项卡
左侧界面(①)
ROI 绘制模式: 在画面上显示ROI
PCB Viewer: 实时画面
右侧界面(③)
基准点: 打开基准点校准菜单
Pad Referencing: 打开 Pad Referencing校准菜单
坏板标记: 打开坏板标记校准菜单
CAM 条码: 打开CAM 条码校准菜单
板: 确认板的坐标位置
中部界面(②) - 基准点校准模式
全局/连板数量: 选择要进行基准点校准的全局/连板序号。
Fiducial目录: 显示已登录的基准点目录
多参数 (For HASL Fiducial): 用于HASL Fiducial的设置条件
使用检测条件: 使用Pad Fiducial的环境下使用的功能。选择此选项时，系统会使用以前检测时
所使用的FOV图片的Pad Fiducial，不选择时，则重新识别Fiducial取得图片。
最小分数(%):设置识别基准点的最小分数
方式
③
①
②
Koh Young Technology Inc.
30
- 最小对比: 使用Halcon Fiducial时的Fiducial Threshold值
- 方式: 区分为Normal和Advance
Normal: 基本基准点功能
Advance: 特定基准点功能
ROI位置 (像素): 设置ROI 位置及尺寸
基准点大小 (mm): 设置基准点尺寸
照明: 选择照明
形状: 选择基准点形状和颜色
临界值 (1~255): 调整临界值
亮度 (1~100): 调整照明亮度
显示原始图像: 在PCB Viewer看明暗对比图片
测试: 测试基准点
全部测试: 测试所有基准点
应用至: 选择应用等级(Apply only/Apply Same Range)
- 已选基准点: 仅应用于所选的项目
- 全部基准点: 应用于Fiducial目录中同一个类型的项目
应用索引起始连板: 设置连板号的开头
跳过递增: 设置要跳过的连板号
应用: 应用变更的设置信息
