Koh Young Technology Inc.
30
- 最小对比: 使用Halcon Fiducial时的Fiducial Threshold值
- 方式: 区分为Normal和Advance
Normal: 基本基准点功能
Advance: 特定基准点功能
ROI位置 (像素): 设置ROI 位置及尺寸
基准点大小 (mm): 设置基准点尺寸
照明: 选择照明
形状: 选择基准点形状和颜色
临界值 (1~255): 调整临界值
亮度 (1~100): 调整照明亮度
显示原始图像: 在PCB Viewer看明暗对比图片
测试: 测试基准点
全部测试: 测试所有基准点
应用至: 选择应用等级(Apply only/Apply Same Range)
- 已选基准点: 仅应用于所选的项目
- 全部基准点: 应用于Fiducial目录中同一个类型的项目
应用索引起始连板: 设置连板号的开头
跳过递增: 设置要跳过的连板号
应用: 应用变更的设置信息
Koh Young Technology Inc.
31
中部界面(②) – Pad Referencing 校准模式
<特征组管理表>
检测带Pad Referencing: 设置特征组区域，选择要补偿位置的元件
特征组目录: 显示已登录的特征组及连板的目录
工作模式
- 添加: 添加要补偿的组
- 编辑: 编辑生成的补偿组
- 显示: 显示所选的补偿组
- 导出程式: 把包含特征信息的当前程式文件保存在要存储的位置
元件
- 反向选择 (Ctrl + Key): 反转元件
- 添加选择 (Shift + Key): 添加元件
选项
- 裸板: 校准未涂布锡膏的板时选择
- 使用自动校准: 使用Teaching Dialog自动模式
显示选项
- 颜色: 设置特征颜色
- 线厚度: 设置特征线的厚度
- 应用: 应用变更的颜色与线厚度
当前状态: 显示当前运行中的模式
Koh Young Technology Inc.
32

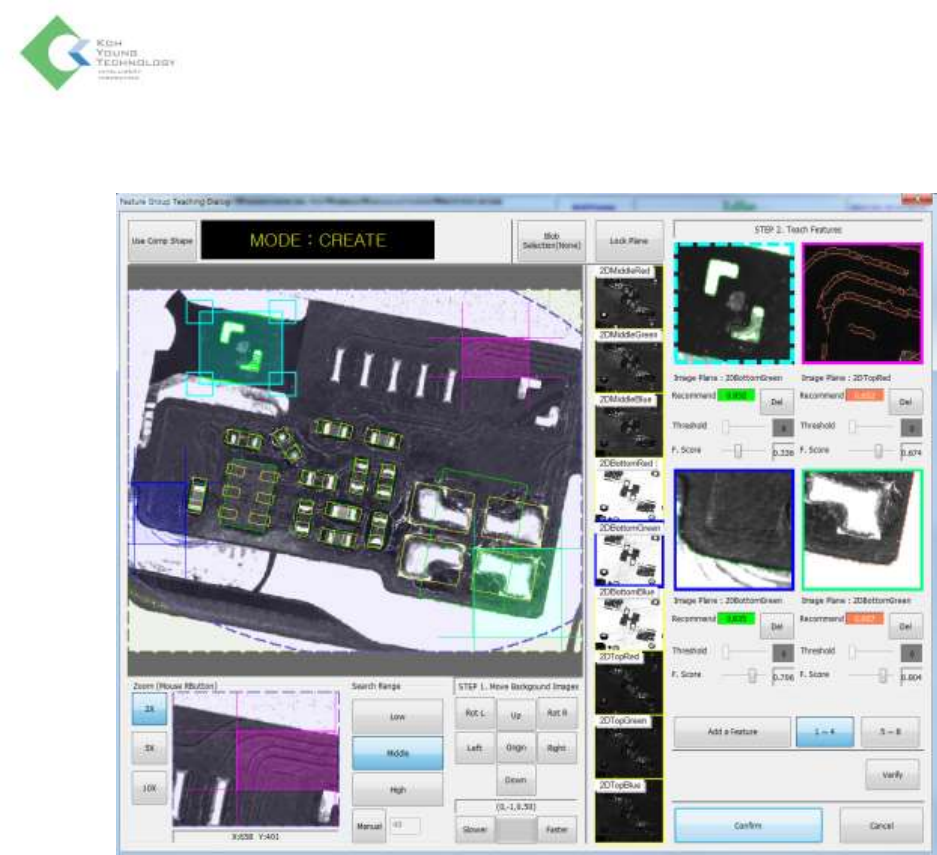

<Feature Teaching Dialog>
Use Comp Shape: 设置在元件位置存在的特征是否登录为Feature
Blob Selection: 选择提取的Feature颜色
- White: 提取白色Feature
- Black: 提取黑色Feature
- None: 提取无关颜色的 Feature
Zoom (Mouse Rbutton): 放大为2X, 5X, 10X
Search Range: 设置要设置的Feature组的寻找范围
- Low: 设置搜索范围为小
- Middle: 设置搜索范围为中
- High: 设置搜索范围为大
STEP 1. Move Background Images: 背景图片移动按钮
Lock Plane: 设置使用自动图片选择功能
STEP 2. Teach Features: 用下面项目，登录特征点
- Image Plane : 指定特征点被选的 Image Plane
- Recommend : 特征点的推荐分数
- Del : 删除指定的特征点
- Threshold : Blob 模式使用时基准 Threshold 值(可手动设置)
- F.Score :为Feature Matching Score的缩写，表示自动检测时匹配率
- Add a Feature : 生成新特征点
- 1~4 , 5~8 : Feature Page Index (Feature最多为8个)
